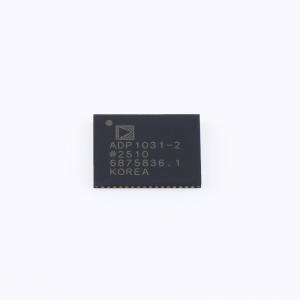

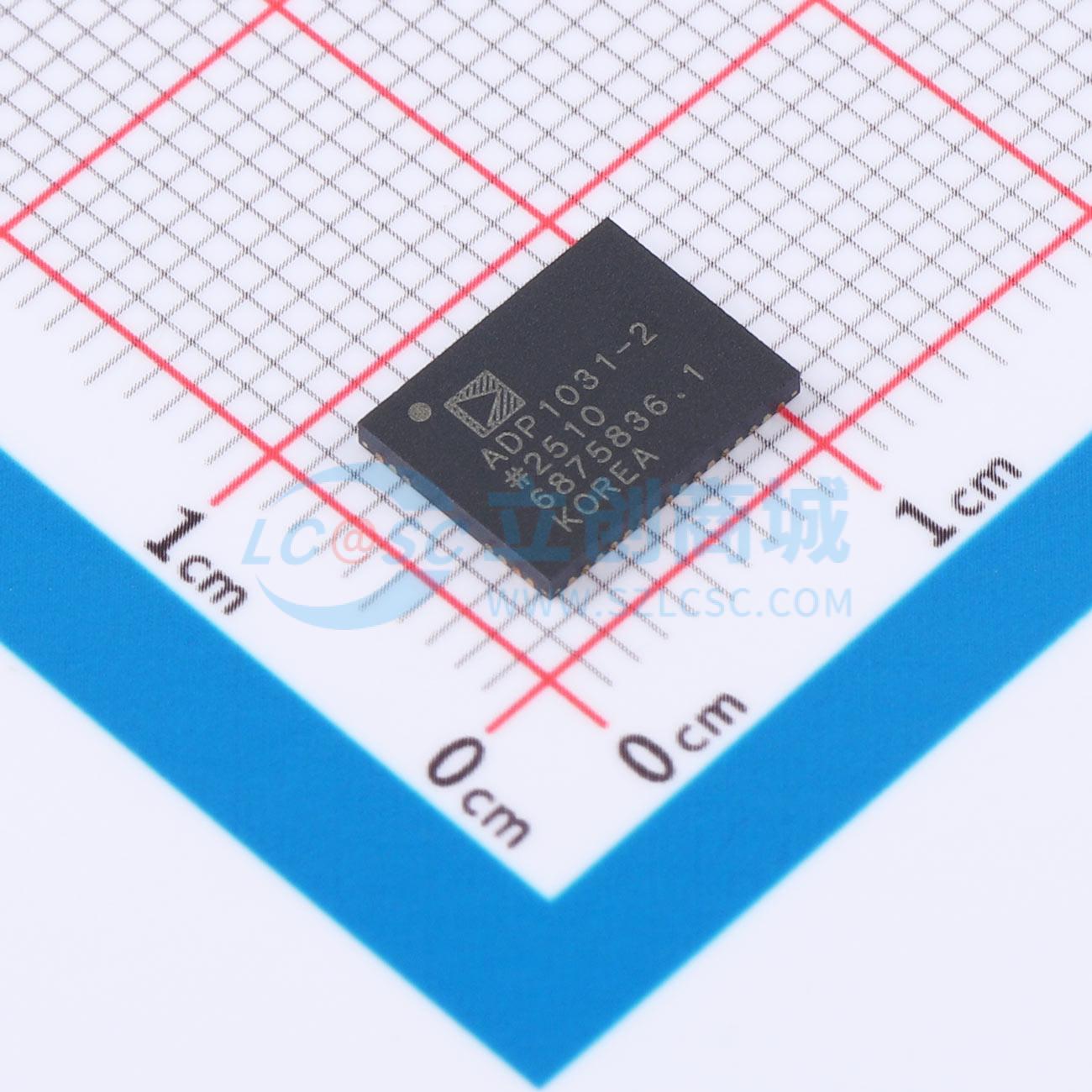

ADP1031ACPZ-2-R7

ADP1031是一款高性能、隔离式微功耗管理单元（PMU），它集成了一个隔离式反激式直流-直流稳压器、一个反相直流-直流稳压器和一个降压式直流-直流稳压器，可提供三路隔离电源轨。此外，ADP1031包含四个高速串行外设接口（SPI）隔离通道和三个通用隔离器，适用于要求低功耗和小尺寸解决方案的通道间应用。

• 宽输入电源电压范围：4.5 V至60 V
• 集成反激式功率开关
• 产生隔离、独立的双极性输出，降压输出工厂可编程：VOUT1：21 V、24 V或6 V至28 V；VOUT2：5.15 V、5.0 V或3.3 V；VOUT3：−24 V至−5 V
• 使用1:1比例变压器，简化变压器设计
• 反激式、降压式和反相稳压器具备峰值电流限制和过压保护（OVP）
• 精密使能输入和电源正常输出
• 通过SYNC输入可调节开关频率
• 每个稳压器均具备内部补偿和软启动控制
• 高速、低传播延迟的SPI信号隔离通道
• 三个100 kbps通用隔离数据通道

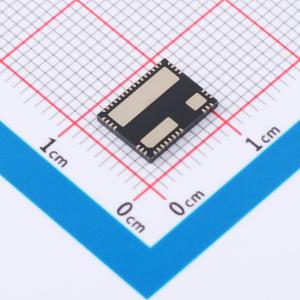

• 9 mm×7 mm LFCSP封装，可实现小尺寸整体解决方案
• 工作结温范围：−40℃至+125℃
• 符合CISPR11 B类辐射发射限制
• 安全和法规认证（待完成）：UL认证：根据UL 1577标准，1分钟耐压2500 V rms；CSA组件验收通知5A：从站、主站和现场电源域之间具备300 V rms基本绝缘（符合IEC 61010-1标准，待完成）；VDE合格证书DIN V VDE 0884-10（VDE 0884-10）：2006-12，VIORM = 565 VPEAK

• 工业自动化和过程控制
• 仪器仪表和数据采集系统
• 数据和电源隔离
