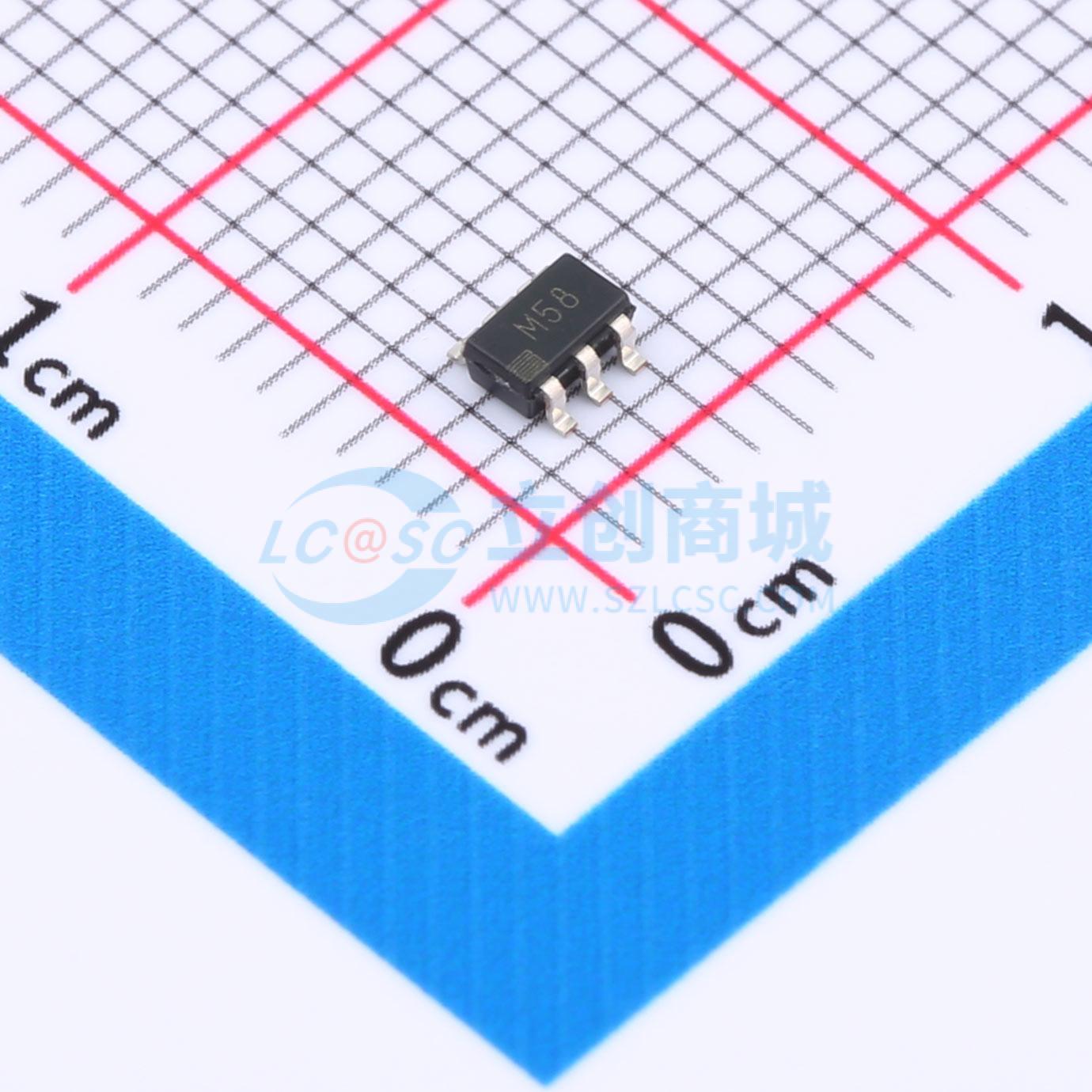

温馨提醒：图片仅供参考，商品以实物为准
ADM8828ARTZ-REEL7
开关电容电压反相器，具备关断功能，输入电压范围+1.5V至+5.5V，输出电流25mA，电压转换效率99%
- 描述
- ADM8828/ADM8829是一款电荷泵电压反相器，可用于从正输入电压产生负电源。输入电压范围为+1.5 V至+5.5 V，可反相为-1.5 V至 - 5.5 V的负输出电源。这种反相方案非常适合在单电源系统中产生负轨
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADM8828ARTZ-REEL7
- 商品编号
- C658576
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.82克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 | |
| 功能类型 | 反相 | |
| 工作电压 | 1.5V~5.5V | |
| 输出电流(Iout) | 25mA | |
| 静态电流(Iq) | 1mA | |
| 输出电阻 | 18Ω |
| 属性 | 参数值 | |
|---|---|---|
| 能量效率 | 90% | |
| 开关频率 | 120kHz | |
| PFM模式 | 不支持 | |
| 工作温度 | -40℃~+85℃ | |
| 功能特性 | 低功耗待机 |
商品概述
ADM8828/ADM8829是一款电荷泵电压反相器，可用于从正输入电压产生负电源。输入电压范围为+1.5 V至+5.5 V，可反相为-1.5 V至-5.5 V的负输出电源。这种反相方案非常适合在单电源系统中产生负轨。电荷泵仅需两个小型外部电容器。可实现高达25 mA的输出电流，效率超过99%。 ADM8828还具有低功耗关断（SHDN）引脚，可用于禁用该器件，并将静态电流降至20 nA。 ADM8828/ADM8829采用6引脚SOT - 23封装。
商品特性
- 反相输入电源电压
- 99%的电压转换效率
- 25 mA输出电流
- 关断功能
- 仅需两个电容器
- 1 μF电容器
- 78 Ω输出电阻
- +1.5 V至±5.5 V输入范围
- 600 μA静态电流
- 20 nA关断电流（ADM8828）
应用领域
- 手持仪器
- LCD面板
- 手机
- 个人数字助理（PDA）
- 远程数据采集
- 运算放大器电源
