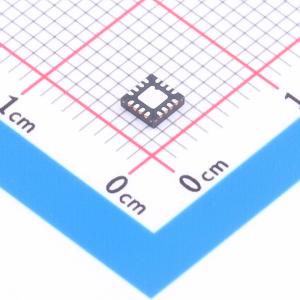

ADM8843ACPZ-REEL7

ADM8843采用电荷泵技术为最多四个LED提供驱动电源。这些LED用于为彩色LCD显示屏提供背光，具有恒定电流调节以确保亮度均匀。主显示屏最多可以使用三个LED，而副显示屏使用一个LED。CTRL1和CTRL2数字输入控制引脚控制主显示屏和副显示屏的关机操作和亮度。为了最大化电源效率，电荷泵可以在1x、1.5x或2x模式下工作。电荷泵会根据输入电压自动在1x/1.5x/2x模式之间切换，以保持LED阳极在最高电源效率下的足够驱动。通过反馈引脚检测单个LED电流，实现了改进的LED亮度匹配，典型匹配精度为0.3%。
