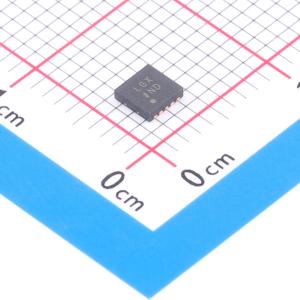

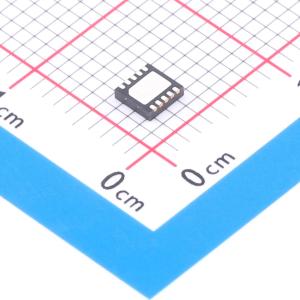

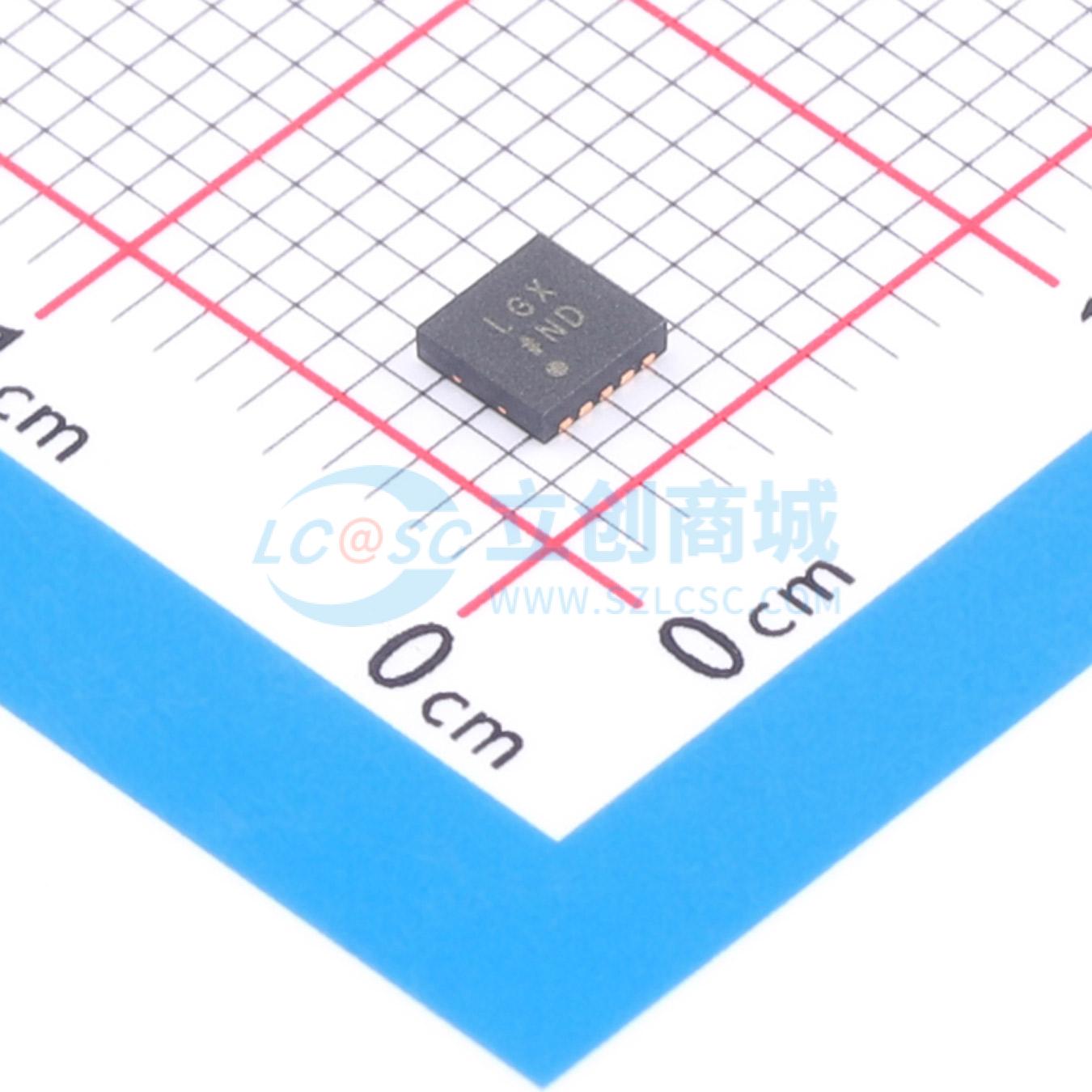

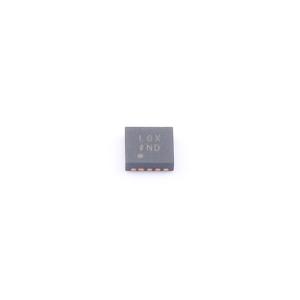

ADP1650ACPZ-R7
内置I2C兼容接口的1.5 A LED闪光灯驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADP1650ACPZ-R7
- 商品编号
- C658808
- 商品封装
- LFCSP-10(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.056克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 2.7V~5V | |
| 开关频率 | 3MHz；1.5MHz | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 输出电压 | 4.575V~5.5V | |
| 输出电流 | 1.5A | |
| 调光 | I2C | |
| 拓扑结构 | 升压 | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADP1650是一款非常紧凑、高效的单白色LED闪光灯驱动器，适用于高分辨率手机相机，可在低光环境下提高图片和视频质量。该器件集成了可编程的1.5 MHz或3 MHz同步电感升压转换器、I2C兼容接口以及1500 mA电流源。高开关频率允许使用小型、1毫米高、低成本、1 μH功率电感，并且电流源允许LED阴极接地，以实现热增强、低EMI和紧凑布局。
LED驱动器在整个电池电压范围内最大化效率，以最大化输入功率到LED功率的转换，并在闪光事件期间最小化电池电流消耗。可编程直流电池电流限制安全地最大化了所有LED正向电压和电池电压条件下的LED电流。
两个独立的TxMASK输入允许在功率放大器电流突发期间快速降低闪光灯电流和电池电流。I2C兼容接口支持定时器、电流和状态位读回的可编程性，用于操作监控和安全控制。
ADP1650提供紧凑的12球、0.5 mm间距WLCSP封装和10引脚LFCSP封装，并在-40°C至+125°C结温范围内按规格运行。
商品特性
- 超紧凑解决方案
- 小巧，2 mm x 1.5 mm，12球WLCSP封装
- 薄型，3 mm x 3 mm x 0.75 mm，10引脚LFCSP封装
- 最小占板面积，1 mm高度，1 μH功率电感
- 用于本地LED接地的LED电流源
- 简化的LED布线
- 改善LED散热
- 同步3 MHz PWM升压转换器，无需外部二极管
- 高效率：峰值90%
- 降低闪光时的高输入电池电流
- 限制手电筒模式下的电池电流消耗
- I2C可编程
- 闪光模式下单个LED的电流高达1500 mA，所有条件下精度为±7%
- 手电筒模式下电流高达200 mA
- 可编程直流电池电流限制（4种设置）
- 可编程闪光定时器，最长可达1600 ms
- 低VBAT模式，自动降低LED电流
- 4位ADC用于LED正向电压和芯片/LED温度读取
- 控制
- I2C兼容控制寄存器
- 外部STROBE和手电筒输入引脚
- 2个发射器掩码（TxMASK）输入
- 安全
- 热过载保护
- 电感故障检测
- LED短路/开路保护
应用领域
- 带有相机功能的手机和智能手机
- 数码相机、摄像机和PDA
