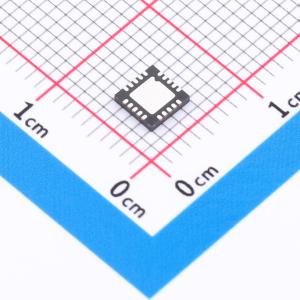

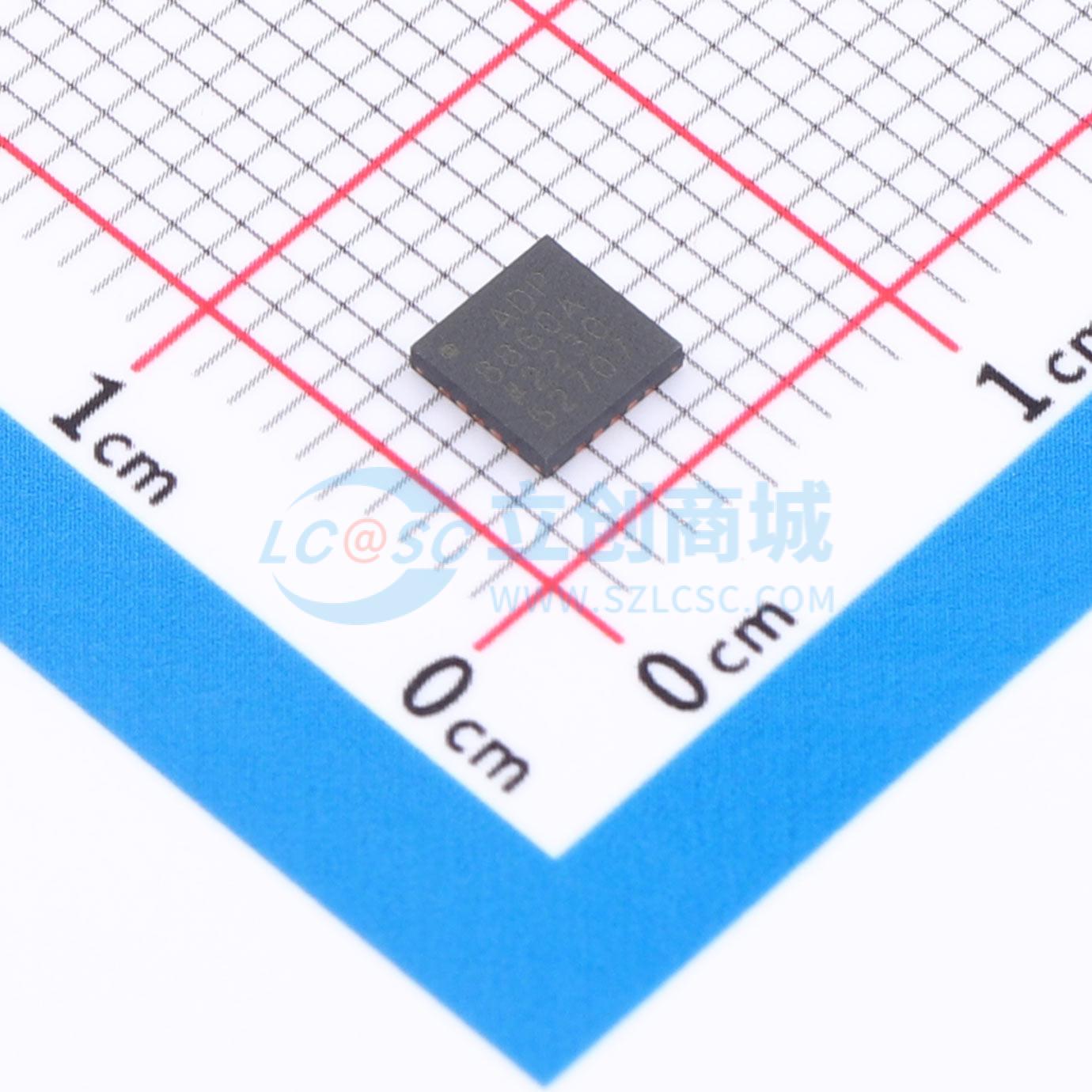

ADP8860ACPZ-R7

ADP8860将可编程背光LED电荷泵驱动器与自动光电晶体管控制相结合。这种组合可显著节省功耗，因为它能在办公室和黑暗环境光条件下改变电流强度。通过自动执行此功能，无需处理器监控光电晶体管。 光强阈值可通过I²C接口进行完全编程。带有专用比较器的第二个光电晶体管输入，可改善各种用户操作条件下的环境光检测水平。 ADP8860最多可独立驱动六个LED，每个LED的驱动电流可达30 mA（典型值）。第七个LED的驱动电流可达60 mA（典型值）。所有LED的最小/最大电流和淡入/淡出时间均可通过I²C接口进行编程。这些LED还可分组，以减少淡入/淡出期间的处理器指令。 驱动整个配置的是一个双电容电荷泵，增益为1×、1.5×和2×。该装置能够在2.5 V至5.5 V的电源下驱动最大240 mA的输出电流。该器件具备多种安全特性，包括短路、过压和过温保护。这些特性使安全可靠的设计易于实现。此外，通过集成软启动和受控的输入 - 输出隔离来限制输入浪涌电流。 ADP8860有两种封装类型可供选择，即紧凑的2 mm×2.4 mm×0.6 mm WLCSP（晶圆级芯片尺寸封装）或小型LFCSP（引脚框架芯片尺寸封装）。

• 具有1×、1.5×和2×自动增益选择的电荷泵，实现最高效率
• 多达两个内置比较器输入，具备可编程环境光感应模式
• 户外、办公室和黑暗模式，最大程度节省背光功耗
• 7个独立且可编程的LED驱动器，6个驱动器能够提供30 mA（典型值）电流，1个驱动器能够提供60 mA（典型值）电流
• 可编程最大电流限制（128级）
• 待机模式下电流消耗小于1 μA
• 16种可编程淡入和淡出时间，从0.1秒到5.5秒，可选择线性、平方或立方速率
• 淡入淡出覆盖功能
• 所有编程均采用I²C兼容接口
• 专用复位引脚和内置上电复位（POR）
• 短路、过压和过温保护
• 内部软启动以限制浪涌电流
• 故障或关断期间的输入 - 输出隔离
• 输入电压低至2.5 V仍可工作，输入电压为2.0 V时具备欠压锁定（UVLO）功能
• 小型晶圆级芯片尺寸封装（WLCSP）或引脚框架芯片尺寸封装（LFCSP）

• 移动显示屏背光
• 手机键盘背光
• 双RGB背光
• LED指示
• 小尺寸显示屏的通用背光
