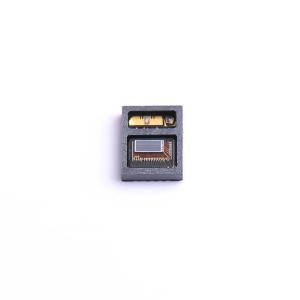

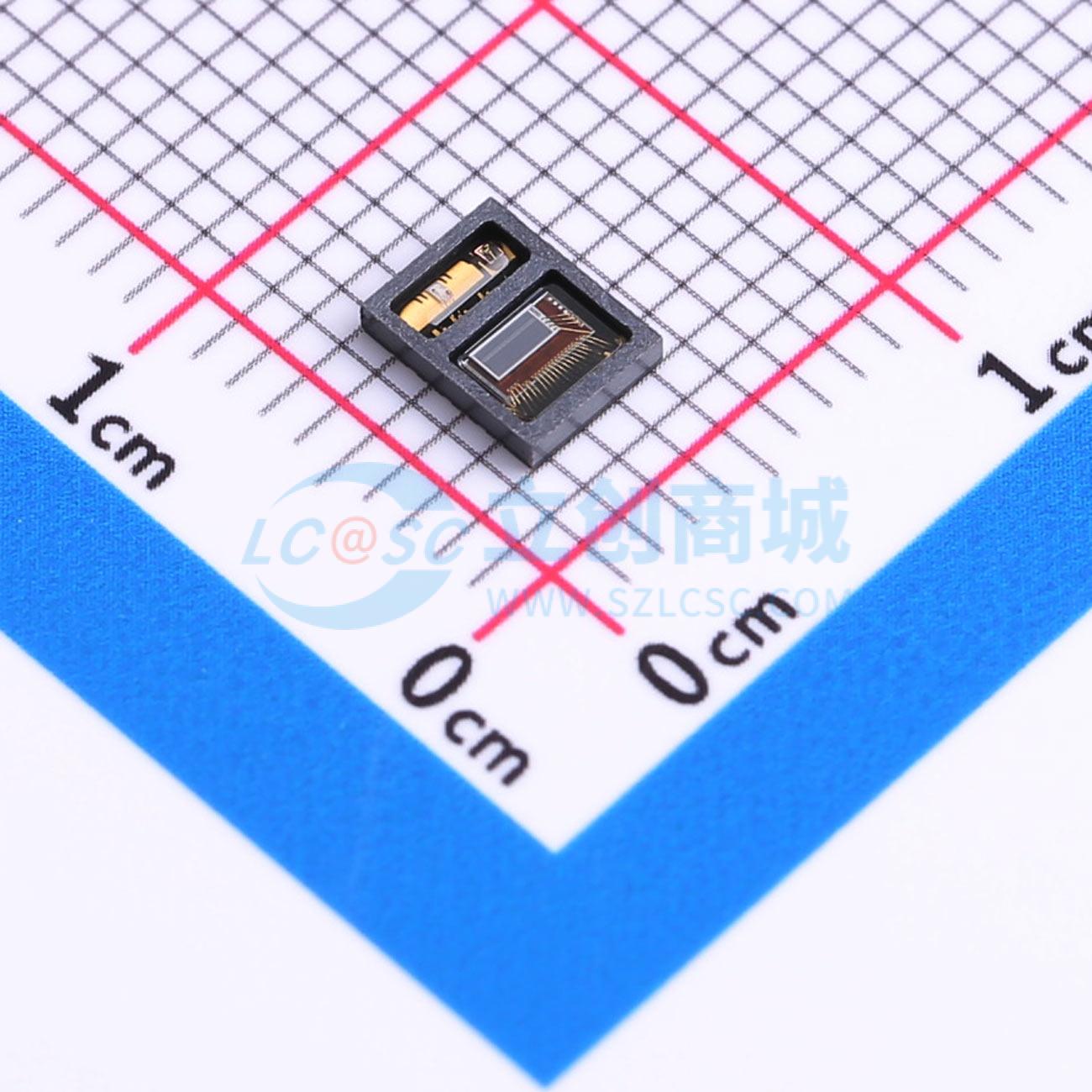

温馨提醒：图片仅供参考，商品以实物为准
ADPD188BI-ACEZRL
适用于烟雾探测的集成光学模块
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADPD188BI是完整的光电式测量系统，适合采用光学双波长技术的烟雾检测应用。该模块集成一个高效率光电式测量前端、两个发光二极管(LED)和两个光电二极管(PD)。这些器件采用定制化封装，来防止光线未通过烟雾检测室而从LED直接射入光电二极管。 特定应用集成电路(ASIC)前端由控制模块、带20位突发累加器的14位模数转换器(ADC)和三个灵活的独立配置LED驱动器组成。控制电路包括灵活的LED信号传输和同步检测。由于环境光通常引起调制干扰，模拟前端(AFE)可提供一流的环境光抑制性能。数据输出和功能配置通过1.8V I²C接口或串行外设接口(SPI)端口进行。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADPD188BI-ACEZRL
- 商品编号
- C659443
- 商品封装
- LGA-24-CAV(3.8x5)
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 环境光传感器 | |
| 感测类型 | 光强 | |
| 接口类型 | I2C,SPI | |
| 分辨率 | 20bit | |
| 工作电压 | 1.7V~1.9V |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 1uA | |
| 工作温度 | -40℃~+85℃ | |
| 长度 | 5mm | |
| 宽度 | 3.8mm | |
| 高度 | 0.9mm |
商品概述
ADPD188BI是完整的光电式测量系统，适合采用光学双波长技术的烟雾检测应用。该模块集成一个高效率光电式测量前端、两个发光二极管(LED)和两个光电二极管(PD)。这些器件采用定制化封装，来防止光线未通过烟雾检测室而从LED直接射入光电二极管。 特定应用集成电路(ASIC)前端由控制模块、带20位突发累加器的14位模数转换器(ADC)和三个灵活的独立配置LED驱动器组成。控制电路包括灵活的LED信号传输和同步检测。由于环境光通常引起调制干扰，模拟前端(AFE)可提供一流的环境光抑制性能。数据输出和功能配置通过1.8V I²C接口或串行外设接口(SPI)端口进行。
商品特性
- 带集成光学元件的3.8mm×5.0mm×0.9mm模块
- 1个蓝光LED、1个红外LED和2个光电二极管
- 2个用于其他传感器（例如，CO和温度）的外部输入
- 三个370mA LED驱动器
- 20位突发累加器
- 支持每个采样周期20位板载采样至采样累加器
- 支持每次读取数据高达27位
- 针对信号受限情况优化SNR
- I²C或SPI通信
应用领域
- 烟雾检测
