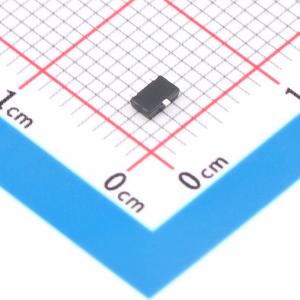

SSM3J356R,LXHF
1个P沟道 耐压:60V 电流:2A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- SSM3J356R,LXHF
- 商品编号
- C5908539
- 商品封装
- SOT-23F
- 包装方式
- 编带
- 商品毛重
- 0.034克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 2A | |
| 导通电阻(RDS(on)) | 300mΩ@10V |
| 属性 | 参数值 | |
|---|---|---|
| 耗散功率(Pd) | 1W | |
| 阈值电压(Vgs(th)) | 2V | |
| 栅极电荷量(Qg) | 8.3nC@10V | |
| 输入电容(Ciss) | 330pF |
商品特性
- 通过AEC-Q101认证
- 4 V栅极驱动电压
- 低漏源导通电阻:RDS(ON) = 400 mΩ(最大值)(@VGS = -4.0 V);RDS(ON) = 300 mΩ(最大值)(@VGS = -10 V)
应用领域
- 电源管理开关
