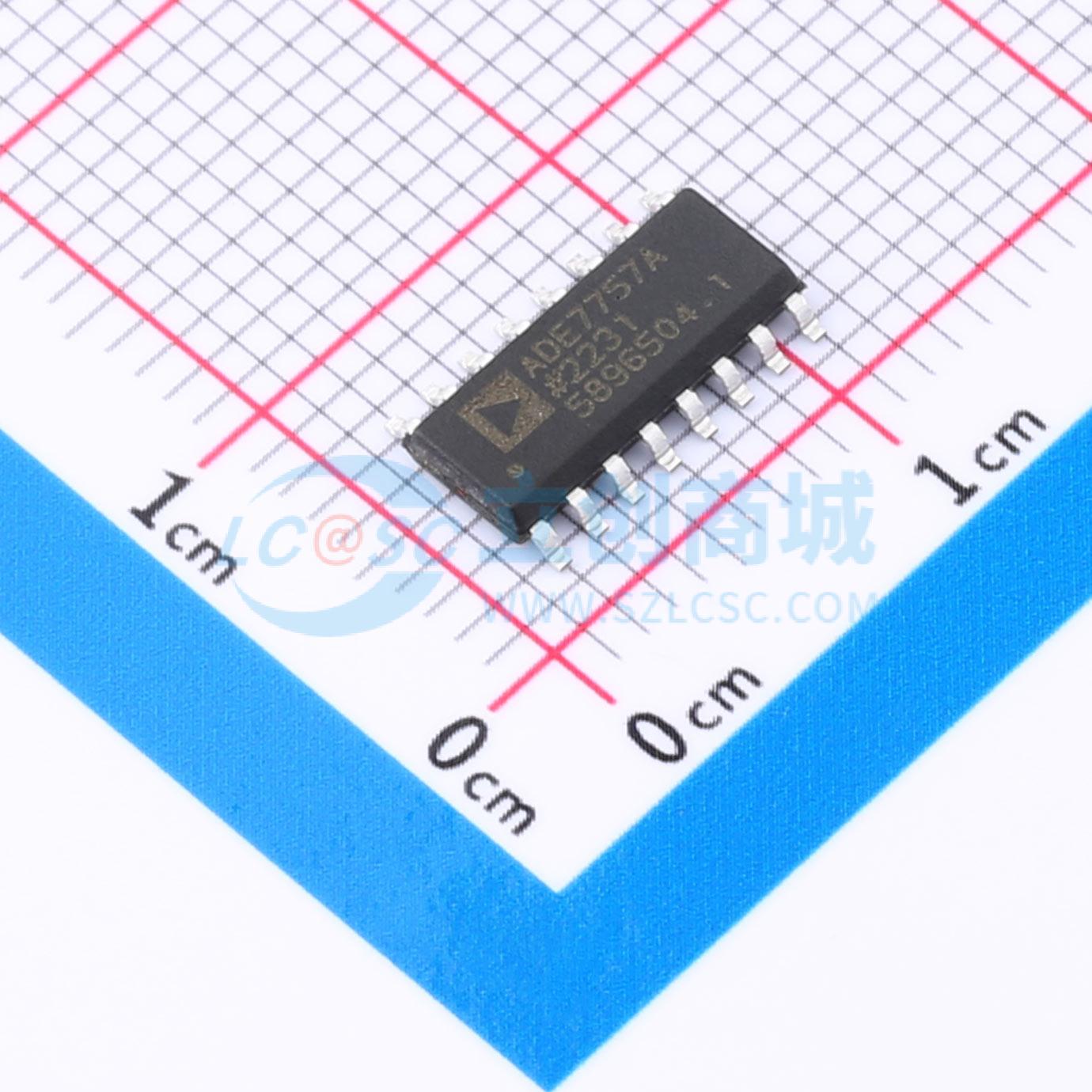

温馨提醒：图片仅供参考，商品以实物为准
ADE7757ARNZ
ADE7757ARNZ
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- Single-Phase-量表-IC-16-SOIC
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADE7757ARNZ
- 商品编号
- C654531
- 商品封装
- SOIC-16
- 包装方式
- 管装
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 单相电量芯片 | |
| 通道数 | 2 | |
| 精度 | 0.1% | |
| 工作电压 | 4.75V~5.25V | |
| 动态范围 | 500:1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作电流 | 4mA | |
| 工作温度 | -40℃~+85℃ | |
| 基准电压值 | 2.5V | |
| 基准电压源温漂 | 20ppm/℃ | |
| 时钟频率(fc) | 450kHz | |
| 带宽(-3db) | 7kHz |
商品概述
ADE7757是一款高精度电能测量IC。它是ADE7755的引脚精简版，增强了精确的振荡器电路，该电路作为芯片的时钟源。ADE7757省去了外部晶体或谐振器的成本，从而降低了使用该IC构建的电表的总体成本。该芯片可直接与分流电阻器连接，仅适用于交流输入。 ADE7757的规格超过了IEC 61036标准中规定的精度要求。 ADE7757中仅有的模拟电路是ADC和参考电路。所有其他信号处理（如乘法和滤波）均在数字域中进行。这种方法在长时间和极端环境条件下提供了卓越的稳定性和精度。 ADE7757在低频输出F1和F2上提供平均有功功率信息。这些输出可用于直接驱动机电计数器或与MCU连接。高频CF逻辑输出非常适合用于校准，可提供瞬时有功功率信息。 ADE7757在VDD电源引脚上包含一个电源监控电路。在VDD上的电源电压达到约4 V之前，ADE7757将保持不工作状态。如果电源电压降至4 V以下，ADE7757也将保持不工作状态，并且F1、F2和CF输出将处于非激活模式。 内部相位匹配电路确保电压和电流通道相位匹配，而电流通道中的HPF可消除直流偏移。内部无负载阈值确保在无负载时ADE7757不会出现潜动现象。 ADE7757采用16引脚窄体SOIC封装。
商品特性
- 片上振荡器作为时钟源
- 高精度，支持50 Hz/60 Hz IEC 521/IEC 61036标准
- 在500:1的动态范围内误差小于0.1%
- ADE7757在频率输出F1和F2上提供平均有功功率
- 高频输出CF用于校准并提供瞬时有功功率
- 逻辑输出REVP可用于指示潜在的接线错误或负功率
- 可直接驱动机电计数器和两相步进电机（F1和F2）
- 专用ADC和DSP在环境条件和时间变化较大时仍能提供高精度
- 片上电源监控
- 片上潜动保护（无负载阈值）
- 片上2.5 V参考电压（典型值为120 ppm/°C），具备外部过驱动能力
- 单5 V电源，低功耗（典型值为20 mW）
- 低成本CMOS工艺
- 仅支持交流输入
