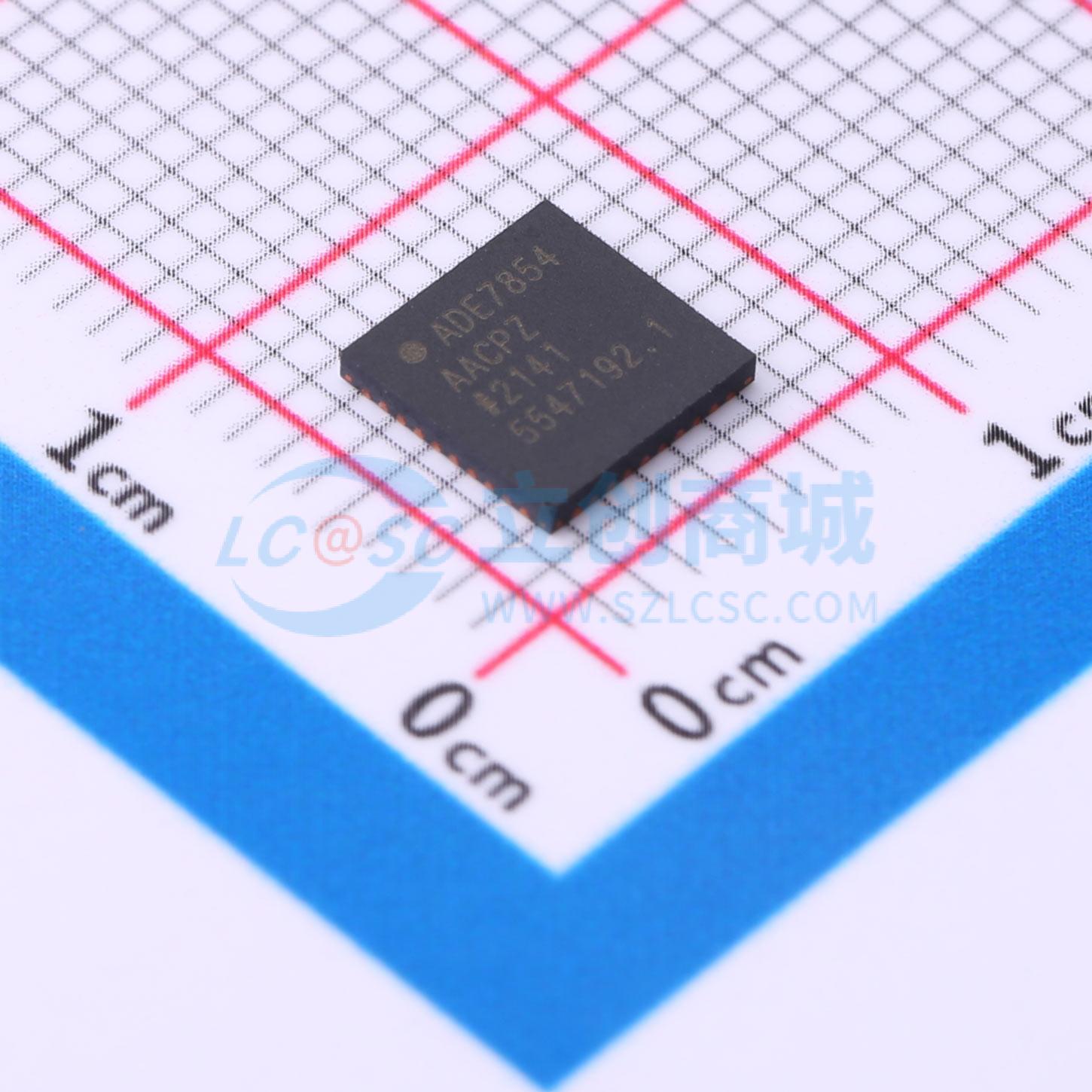

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电能计量芯片 | |
| 表计类型 | 多相电量芯片 | |
| 工作电压 | 2.97V~3.63V | |
| 动态范围 | 1000:1 |
| 属性 | 参数值 | |
|---|---|---|
| 接口类型 | SPI；I2C | |
| 工作电流 | 20mA | |
| 工作温度 | -40℃~+85℃ |
商品概述
ADE7854A/ADE7858A/ADE7868A/ADE7878A是高精度三相电能测量IC，具备串行接口和三个灵活的脉冲输出。这些器件集成了二阶Σ - Δ模数转换器（ADC）、数字积分器、参考电路，以及执行总（基波和谐波）有功、无功（ADE7858A、ADE7868A和ADE7878A）和视在电能测量及均方根计算所需的所有信号处理功能。 ADE7878A还能执行仅基波的有功和无功电能测量及均方根计算。固定功能数字信号处理器（DSP）执行信号处理，DSP程序存储在内部ROM存储器中。 ADE7854A/ADE7858A/ADE7868A/ADE7878A可测量各种三相配置（如三相三线或三相四线的星形或三角形接法）中的有功、无功和视在电能。除了每8 kHz更新一次的常规均方根测量外，这些器件还能测量低纹波均方根值，该值在内部进行平均处理，每1.024秒更新一次。器件为每一相提供系统校准功能，即均方根偏移校正、相位校准和增益校准。 CF1、CF2和CF3逻辑输出提供多种功率信息选择。所有四款器件均提供总有功和视在功率，以及电流均方根值之和；ADE7858A、ADE7868A和ADE7878A还提供总无功功率；而ADE7878A提供基波有功和无功功率。 ADE7854A/ADE7858A/ADE7868A/ADE7878A包含波形采样寄存器，可访问所有ADC输出。器件还集成了电能质量测量功能，如短时低电压或高电压检测、短时大电流变化、线电压周期测量，以及相电压与电流之间的角度测量。 两个串行接口，即串行外设接口（SPI）和I²C，可与器件进行通信。专用高速接口，即高速数据采集（HSDC）端口，可与I²C配合使用，以访问ADC输出和实时功率信息。 器件有两个中断请求引脚IRQ0和IRQ1，用于指示已使能的中断事件已发生。对于ADE7868A/ADE7878A，三种专门设计的低功耗模式可确保在出现篡改情况时电能累积的连续性。
商品特性
- 高精度；支持EN 50470 - 1、EN 50470 - 3、IEC 62053 - 21、IEC 62053 - 22和IEC 62053 - 23标准
- 与三相三线或三相四线（三角形或星形接法）电表及其他三相应用兼容
- 提供每一相和整个系统的总（基波和谐波）有功、无功和视在电能，以及基波有功/无功电能
- 在TA = 25°C、动态范围为1000:1时，有功和无功电能误差典型值为0.7%
- 在TA = 25°C、动态范围为3000:1时，有功和无功电能误差典型值为0.2%
- 低纹波均方根寄存器中提供平均均方根测量值
- 支持电流互感器和di/dt电流传感器
- 为中性线电流输入提供专用ADC通道
- 通过计算三相相电流之和的均方根值来估算中性线电流
- 在TA = 25°C、动态范围为1000:1时，电压和电流均方根误差典型值为0.7%
- 提供三相和中性线电流的采样波形数据
- 可选择总功率和基波有功、无功功率以及视在功率的无负载阈值
- 高精度低功耗电池模式相电流监测，用于防篡改检测
- 电池供电输入，用于无中性线运行
- 电流和电压通道的相角测量
- 校准频率（CF）输出可直接驱动LED和光隔离器
- 参考电压：1.2 V（典型漂移为±5 ppm/°C），具备外部过驱动能力
- 单3.3 V电源供电
- 40引脚无铅引脚框架芯片级封装（LFCSP）
- 工作温度范围：-40°C至+85°C
- 灵活的I²C、SPI和HSDC串行接口
