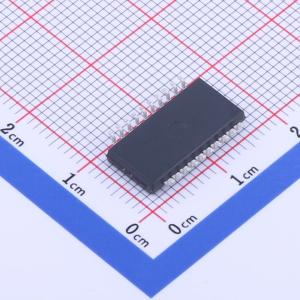

ADE7912ARIZ

ADE7912/ADE7913是隔离式3通道Σ-Δ型ADC，利用分流传感器进行三相电能计量。数据和电源隔离采用iCoupler技术。ADE7912集成两个24位ADC，而ADE7913集成三个ADC。电流ADC可在3 kHz信号带宽内提供67 dB信噪比，而电压ADC可在相同的带宽内提供72 dB信噪比。当分流器用于电流检测时，其中一个通道专门用来测量该分流器上的电压。最多两个额外的通道专门用于测量电压，通常采用电阻分压器来检测电压。一个电压通道可用于通过内部传感器测量芯片温度。ADE7913内置三个通道：一个电流通道和两个电压通道。ADE7912只有一个电压通道，其他方面与ADE7913相同。

• 双通道(ADE7912)或三通道(ADE7913) 24位隔离式Σ-Δ型模数转换器(同步采样ADC)
• 集成isoPower隔离式DC-DC转换器
• 片内温度传感器
• 四线式SPI串行接口
• 单个晶振或外部时钟最多可为4个ADE7912/ADE7913器件提供时钟
• 多个ADE7912/ADE7913器件同步
• 电流通道峰值输入范围为±31.25 mV
• 电压通道峰值输入范围为±500 mV
• 基准电压漂移：10 ppm/°C(典型值)
• 3.3 V单电源
• 20引脚宽体SOIC封装，爬电距离为8.3 mm
• 工作温度：-40°C至+85°C
• 安全和法规认证(申请中)UL认证依据UL 1577，1分钟5000 V rmsCSA元件验收通知#5AIEC 61010-1：400 V rmsVDE合格证书DIN VDE V 0884-10 (VDE V 0884-10):2006-12

• 基于三相电流检测
• 电能质量监测
• 太阳能逆变器
• 过程监控
• 防护器件
• 隔离传感器接口
• 工业PLC
