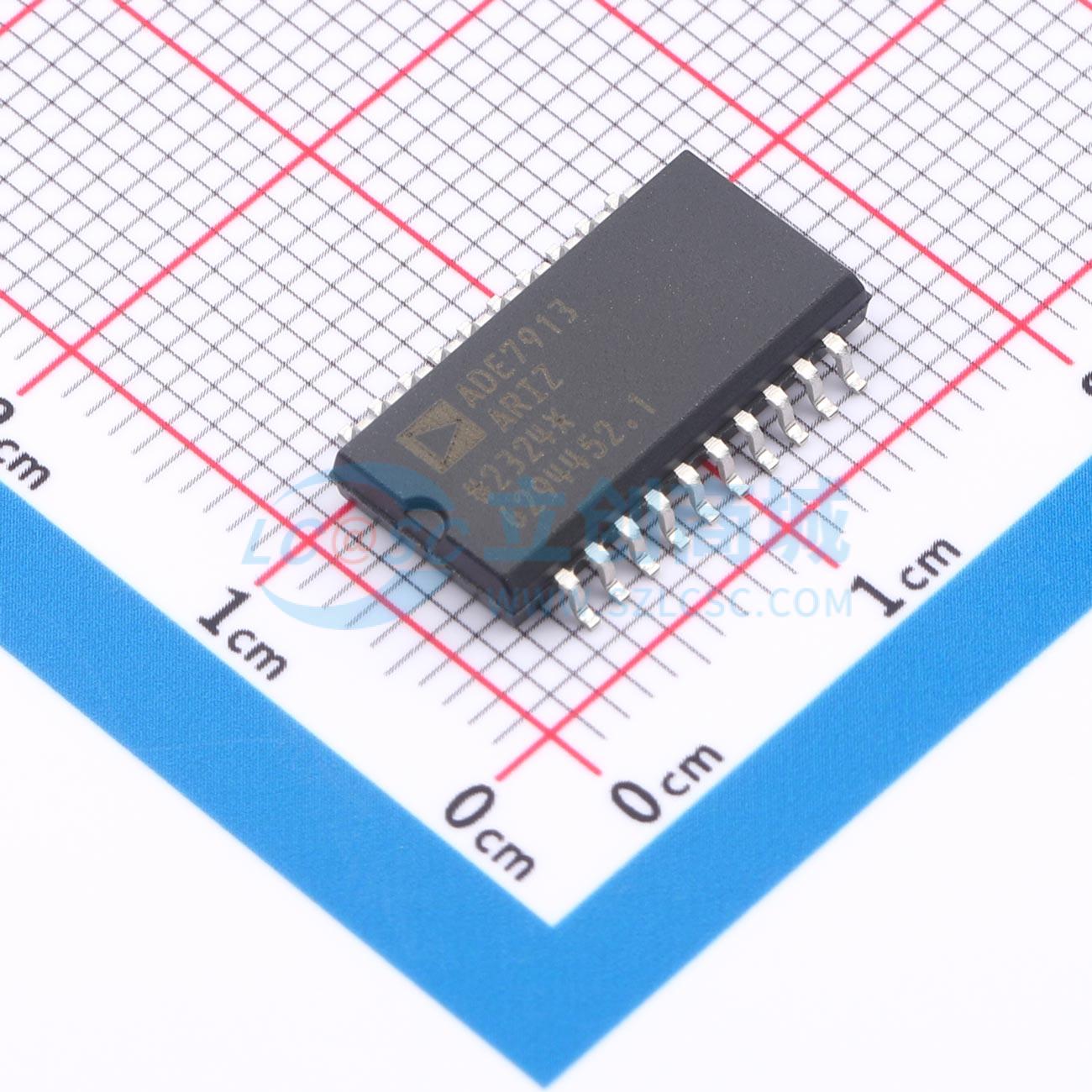

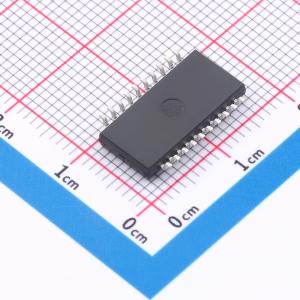

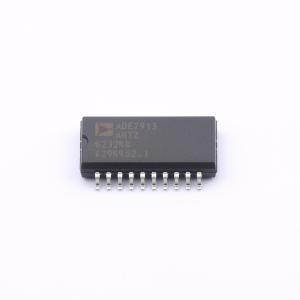

ADE7913ARIZ
内置SPI接口的3通道、隔离式Σ-Δ型ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADE7912/ADE7913是采用分流电流传感器的多相电能计量应用的隔离式3通道Σ-Δ ADC。数据和电源隔离基于iCoupler技术。ADE7912具备两个ADC，而ADE7913具备三个ADC。电流ADC在3 kHz信号带宽上提供67 dB的信噪比（SNR），而电压ADC在相同带宽上提供72 dB的SNR。当分流器用于电流感测时，有一个通道专门用于测量分流器两端的电压。最多有两个额外的通道专门用于测量电压，通常使用电阻分压器进行感测。一个电压通道可通过内部传感器测量管芯温度。ADE7913包括三个通道：一个电流通道和两个电压通道。ADE7912有一个电压通道，其他方面与ADE7913相同。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADE7913ARIZ
- 商品编号
- C654550
- 商品封装
- SOIC-20-300mil
- 包装方式
- 管装
- 商品毛重
- 0.874222克(g)
商品参数
参数完善中
商品概述
ADE7912/ADE7913是采用分流电流传感器的多相电能计量应用的隔离式3通道Σ-Δ ADC。数据和电源隔离基于iCoupler技术。ADE7912具备两个ADC，而ADE7913具备三个ADC。电流ADC在3 kHz信号带宽上提供67 dB的信噪比（SNR），而电压ADC在相同带宽上提供72 dB的SNR。当分流器用于电流感测时，有一个通道专门用于测量分流器两端的电压。最多有两个额外的通道专门用于测量电压，通常使用电阻分压器进行感测。一个电压通道可通过内部传感器测量管芯温度。ADE7913包括三个通道：一个电流通道和两个电压通道。ADE7912有一个电压通道，其他方面与ADE7913相同。
商品特性
- 两个（ADE7912）或三个（ADE7913）隔离式Σ-Δ模数转换器（同时采样ADC）
- 集成isoPower隔离式直流-直流转换器
- 片上温度传感器
- 4线SPI串行接口
- 最多4个ADE7912/ADE7913器件可由单个晶体或外部时钟提供时钟信号
- 多个ADE7912/ADE7913器件同步
- 电流通道±31.25 mV峰值输入范围
- 电压通道±500 mV峰值输入范围
- 基准漂移：典型值10 ppm/℃
- 单3.3 V电源
- 20引脚宽体SOIC封装，爬电距离8.3 mm
- 工作温度：-40℃至+85℃
- 安全和法规认证 UL认证，根据UL 1577，5000 V rms持续1分钟 CSA组件验收通知5A IEC 61010-1：300 V rms VDE合格证书 DIN VDE V 0884-10（VDE V 0884-10）：2006-12 V10RM = 846 V峰值
应用领域
- 基于分流器的多相电表
- 电能质量监测
- 太阳能逆变器
- 过程监控
- 保护装置
- 隔离式传感器接口
- 工业PLC
