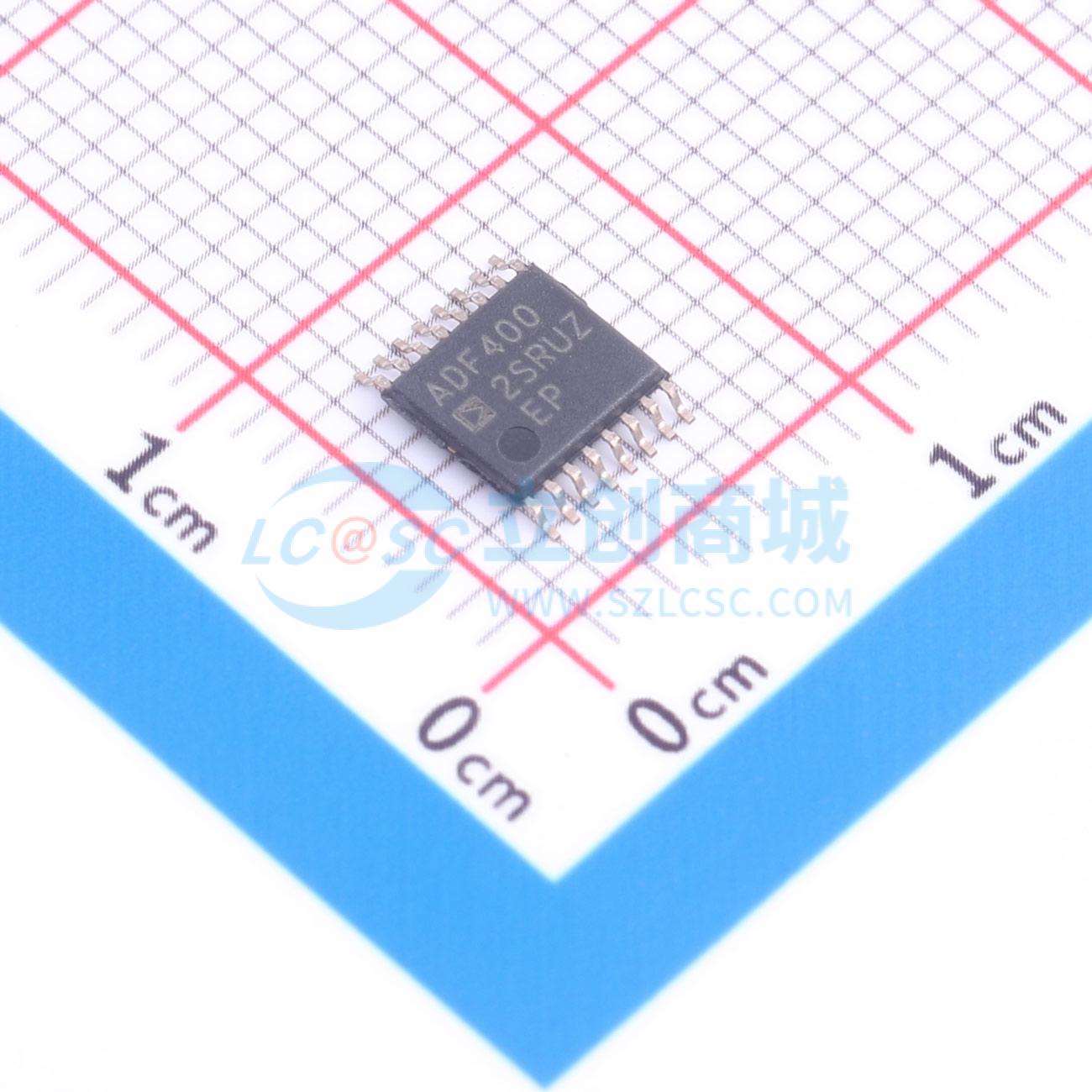

温馨提醒：图片仅供参考，商品以实物为准

ADF4002SRUZ-EP

鉴相器/PLL频率合成器

品牌名称: ADI(亚德诺)
商品型号: ADF4002SRUZ-EP
商品编号: C654570
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.211克(g)

商品参数

商品概述

ADF4002-EP频率合成器用于在无线接收器和发射器的上变频和下变频部分实现本地振荡器。它由一个低噪声数字相位-频率检测器（PFD）、一个精密电荷泵、一个可编程参考分频器和一个可编程N分频器组成。14位参考计数器（R计数器）允许在PFD输入处选择REF₍IN₎频率。如果该合成器与外部环路滤波器和压控振荡器（VCO）配合使用，则可以实现一个完整的锁相环（PLL）。此外，通过将R和N编程为1，该器件可作为独立的PFD和电荷泵使用。

应用领域

时钟调理
时钟生成
中频本振生成

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	三线式接口
	最大输出频率	104MHz

	属性	参数值
	工作电压	2.7V~3.3V
	输出通道数	-
	工作温度	-55℃~+125℃
