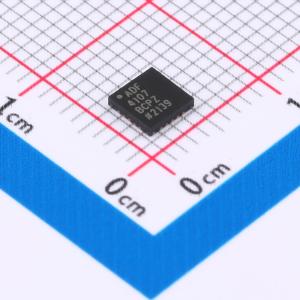

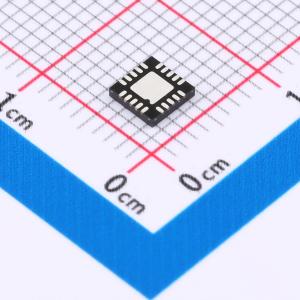

ADF4107BCPZ

PLL频率合成器

描述: 频率合成器可用于实现无线接收器和发射器的上变频和下变频部分中的本地振荡器。它由低噪声数字PFD（相位频率检测器）、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器 (P / P + 1) 组成。A（6位）和B（13位）计数器与双模预分频器 (P / P + 1) 一起实现N分频器 (N = BP + A)。此外，14位参考计数器（R计数器）允许在PFD输入处选择REF_IN频率。如果合成器与外部环路滤波器和VCO（压控振荡器）一起使用，则可以实现完整的PLL（锁相环）。其非常高的带宽意味着在许多高频系统中可以消除倍频器，简化系统架构并降低成本。
品牌名称: ADI(亚德诺)
商品型号: ADF4107BCPZ
商品编号: C654582
商品封装: LFCSP-20(4x4)
包装方式: 托盘
商品毛重: 0.19克(g)

商品参数

商品概述

ADF4107频率合成器可用于实现无线接收器和发射器上变频和下变频部分的本地振荡器。它由低噪声数字PFD（相位-频率检测器）、精密电荷泵、可编程参考分频器、可编程A和B计数器以及双模预分频器（P/P + 1）组成。A（6位）和B（13位）计数器与双模预分频器（P/P + 1）配合，实现N分频器（N = BP + A）。此外，14位参考计数器（R计数器）允许在PFD输入处选择REFIN频率。如果该合成器与外部环路滤波器和VCO（压控振荡器）配合使用，则可实现完整的PLL（锁相环）。其非常高的带宽意味着在许多高频系统中可以省去倍频器，从而简化系统架构并降低成本。

商品特性

7.0 GHz带宽
2.7 V至3.3 V电源
独立的电荷泵电源（Vₚ）允许在3 V系统中扩展调谐电压
可编程双模预分频器8/9、16/17、32/33、64/65
可编程电荷泵电流
可编程抗反冲脉冲宽度
三线串行接口
模拟和数字锁定检测
硬件和软件掉电模式

应用领域

宽带无线接入
卫星系统
仪器仪表
无线局域网
无线电台基站

数据手册PDF

放大查看下载PDF

交货周期

订货39-41个工作日

购买数量

(1个/托盘，最小起订量 1000 个)

个

起订量：1000 个1个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	三线式接口
	最大输出频率	-

	属性	参数值
	工作电压	2.7V~3.3V
	工作温度	-40℃~+85℃
	时钟/振荡器	外置
