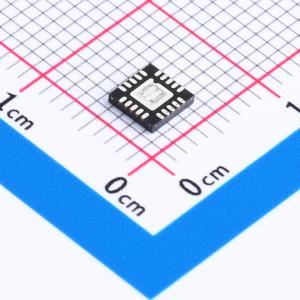

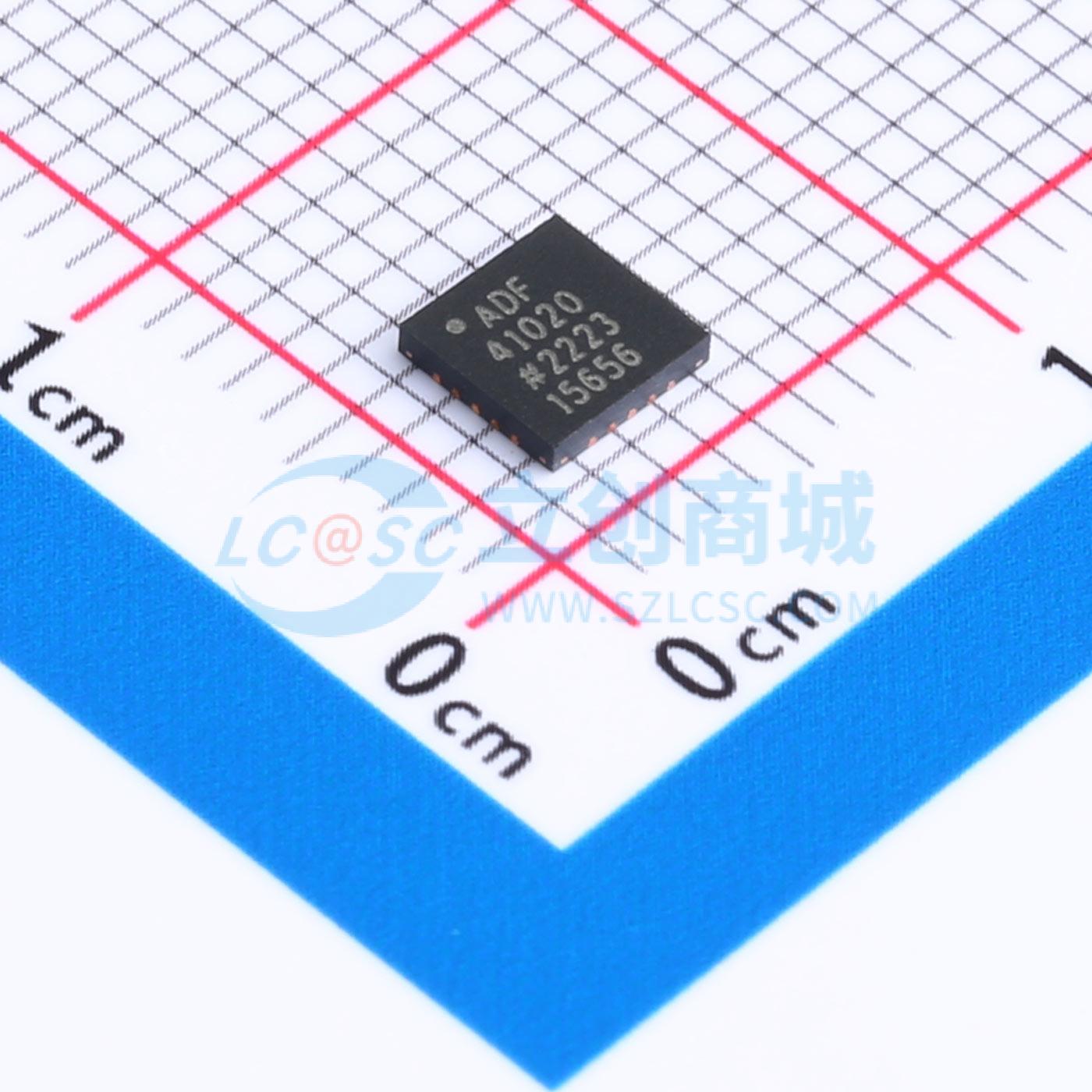

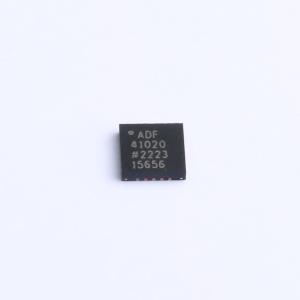

ADF41020BCPZ-RL7

18 GHz 微波 PLL 合成器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 18GHz微波PLL频率合成器
品牌名称: ADI(亚德诺)
商品型号: ADF41020BCPZ-RL7
商品编号: C654573
商品封装: LFCSP-20(4x4)
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

ADF41020频率合成器可用于在无线接收器和发射器的上变频和下变频部分实现高达18 GHz的本地振荡器。它由低噪声数字相位-频率检测器（PFD）、精密电荷泵、可编程参考分频器和高频可编程反馈分频器（A、B和P）组成。如果该合成器与外部环路滤波器和压控振荡器（VCO）配合使用，可实现一个完整的锁相环（PLL）。该合成器可通过有源环路滤波器驱动外部微波VCO。其极高的带宽意味着可以省去倍频器级，从而简化系统架构并降低成本。ADF41020在软件上与现有的ADF4106/ADF4107/ADF4108系列器件兼容。除了ADF41020的单端RF输入引脚外，它们的引脚排列非常接近，这意味着在更新现有设计时仅需对布局进行微小改动。

商品特性

最大RF输入频率为18 GHz
集成SiGe预分频器
软件与ADF4106/ADF4107/ADF4108系列PLL兼容
PLL电源电压为2.85 V至3.15 V
可编程双模预分频器：8/9、16/17、32/33、64/65
可编程电荷泵电流
三线串行接口
数字锁定检测
硬件和软件掉电模式
4000 V HBM/1500 V CDM静电放电（ESD）防护性能

应用领域

微波点对点/多点无线电
无线基础设施
甚小口径终端（VSAT）无线电
测试设备
仪器仪表

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	三线式接口
	最大输出频率	18GHz

	属性	参数值
	工作电压	2.85V~3.15V
	输出通道数	1
	工作温度	-40℃~+85℃
