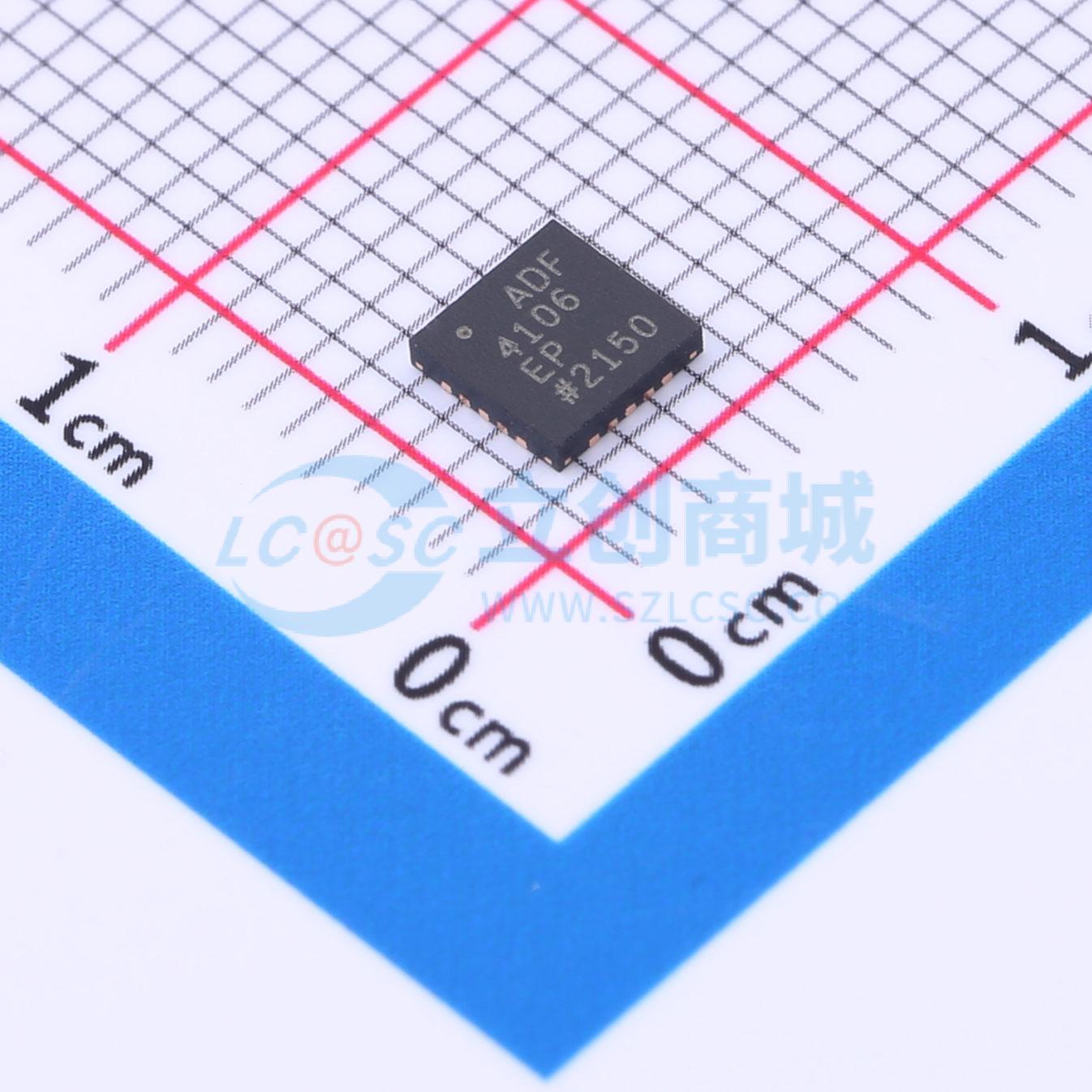

ADF4106SCPZ-EP

频率合成器

描述: 6GHz整数N分频PLL
品牌名称: ADI(亚德诺)
商品型号: ADF4106SCPZ-EP
商品编号: C654578
商品封装: LFCSP-20(3.75x4)
包装方式: 托盘
商品毛重: 0.03克(g)

商品参数

商品概述

ADF4106-EP频率合成器可用于在无线接收器和发射器的上变频和下变频部分实现本地振荡器。它由一个低噪声数字鉴相器（PFD）、一个精密电荷泵、一个可编程参考分频器、可编程A计数器和B计数器以及一个双模预分频器（P/P + 1）组成。A（6位）计数器和B（13位）计数器与双模预分频器（P/P + 1）配合，实现一个N分频器（N = BP + A）。此外，14位参考计数器（R计数器）允许在PFD输入处选择REF_IN频率。如果该合成器与外部环路滤波器和压控振荡器（VCO）配合使用，则可实现一个完整的锁相环（PLL）。其非常高的带宽意味着在许多高频系统中可以省去倍频器，从而简化系统架构并降低成本。

商品特性

6.0 GHz带宽
2.7 V至3.3 V电源
独立的电荷泵电源（V_P）允许在3 V系统中扩展调谐电压
可编程双模预分频器8/9、16/17、32/33、64/65
可编程电荷泵电流
可编程防反冲脉冲宽度
三线串行接口
模拟和数字锁定检测
硬件和软件掉电模式
受控制造基线
单一组装/测试地点
单一制造地点
产品变更通知
可应要求提供鉴定数据

应用领域

宽带无线接入
卫星系统
仪器仪表
无线局域网
无线电台基站

数据手册PDF

放大查看下载PDF

交货周期

订货49-51个工作日

购买数量

(1个/托盘，最小起订量 1000 个)

个

起订量：1000 个1个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	时钟发生器/频率合成器/PLL
	接口类型	三线式接口
	最大输出频率	6GHz

	属性	参数值
	工作电压	2.7V~3.3V
	输出通道数	1
	工作温度	-55℃~+125℃
