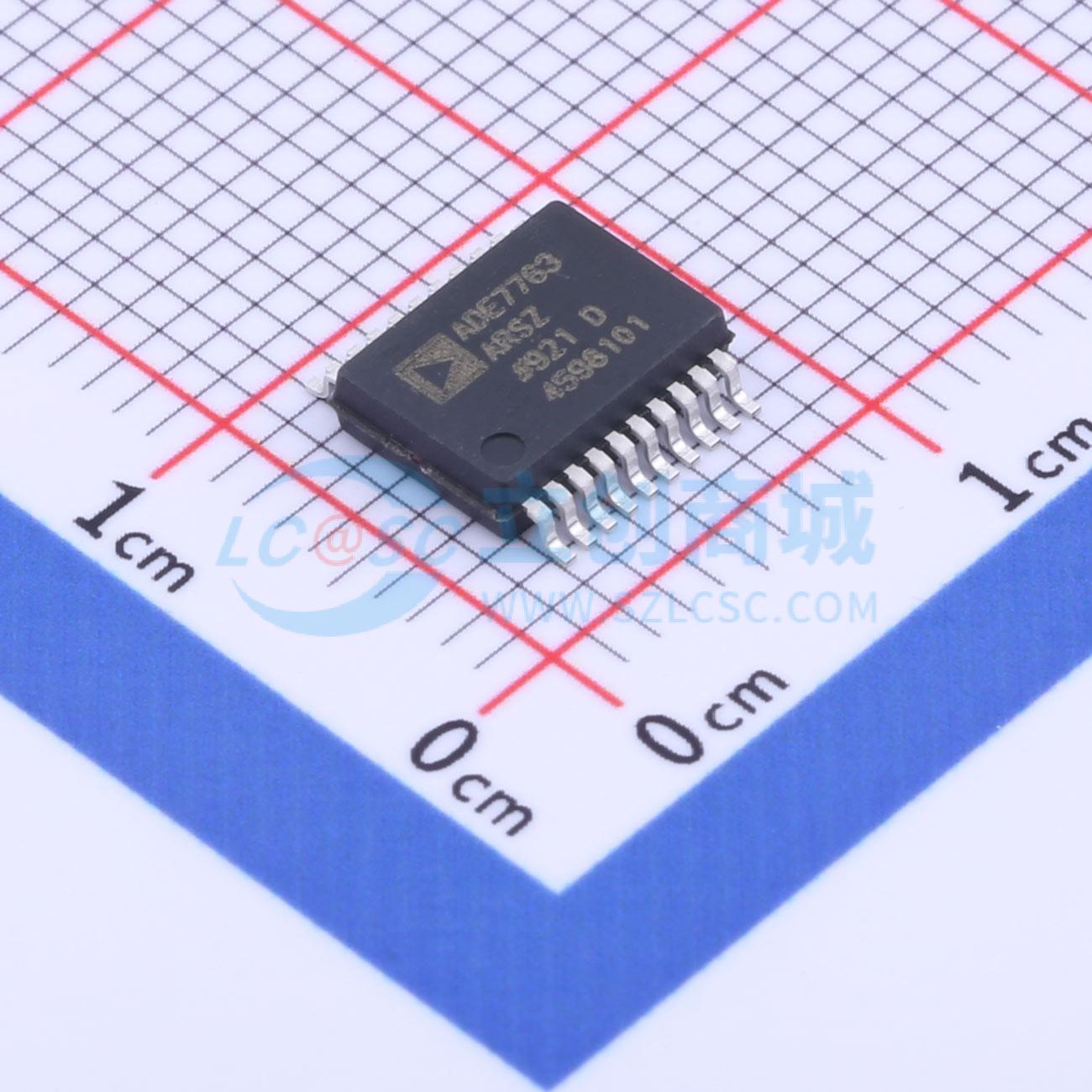

ADE7763ARSZRL

ADE77631采用专有ADC和固定功能DSP，可在环境条件和时间变化较大的情况下保持高精度。ADE7763集成了两个二阶16位Σ-Δ ADC、一个数字积分器（在通道1上）、参考电路、一个温度传感器，以及进行有功和视在电能测量、线电压周期测量，和对电压与电流通道进行均方根计算所需的所有信号处理功能。可选的片上数字积分器可直接连接到如罗氏线圈等di/dt电流传感器，无需外部模拟积分器，从而实现出色的长期稳定性，以及电流和电压通道之间的精确相位匹配。 ADE7763提供一个用于读取数据的串行接口，以及一个与有功功率成正比的脉冲输出频率（CF）。各种系统校准功能，如通道偏移校正、相位校准和功率校准，确保了高精度。该器件还能检测短时间的低电压或高电压变化。 仅正向累积模式可选择仅在检测到正向功率时累积电能。内部无负载阈值确保在无负载时器件不会出现潜动现象。过零输出（ZX）会产生一个与线电压过零点同步的脉冲。该信号在线周期有功和视在电能累积模式中内部使用，可实现更快的校准。 中断状态寄存器指示中断的性质，中断使能寄存器控制哪个事件会在IRQ引脚（一个漏极开路、低电平有效逻辑输出）上产生输出。 ADE7763采用20引脚SSOP封装。

• 高精度；支持IEC 61036/60687、IEC62053-21和IEC62053-22标准
• 片上数字积分器可直接连接具有di/dt输出的电流传感器
• 电流通道中的可编程增益放大器（PGA）可直接连接分流器和电流互感器
• 可测量有功和视在电能、采样波形，以及电流和电压的均方根值
• 在25°C下，动态范围为1000:1时，有功电能测量误差小于0.7%
• 提供仅正向电能累积模式
• 片上用户可编程的线电压浪涌、骤降阈值和电源监控功能
• 功率、相位和输入偏移的数字校准
• 片上温度传感器（典型精度±3°C）
• 兼容串行接口
• 可编程频率的脉冲输出
• 中断请求引脚（(\overline{IRQ})）和状态寄存器
• 2.4 V参考电压，具备外部过驱动能力
• 单5 V电源，低功耗（典型值25 mW）
