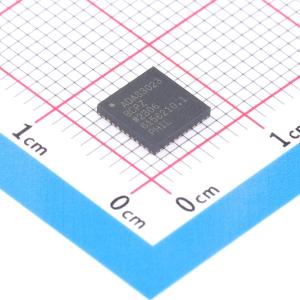

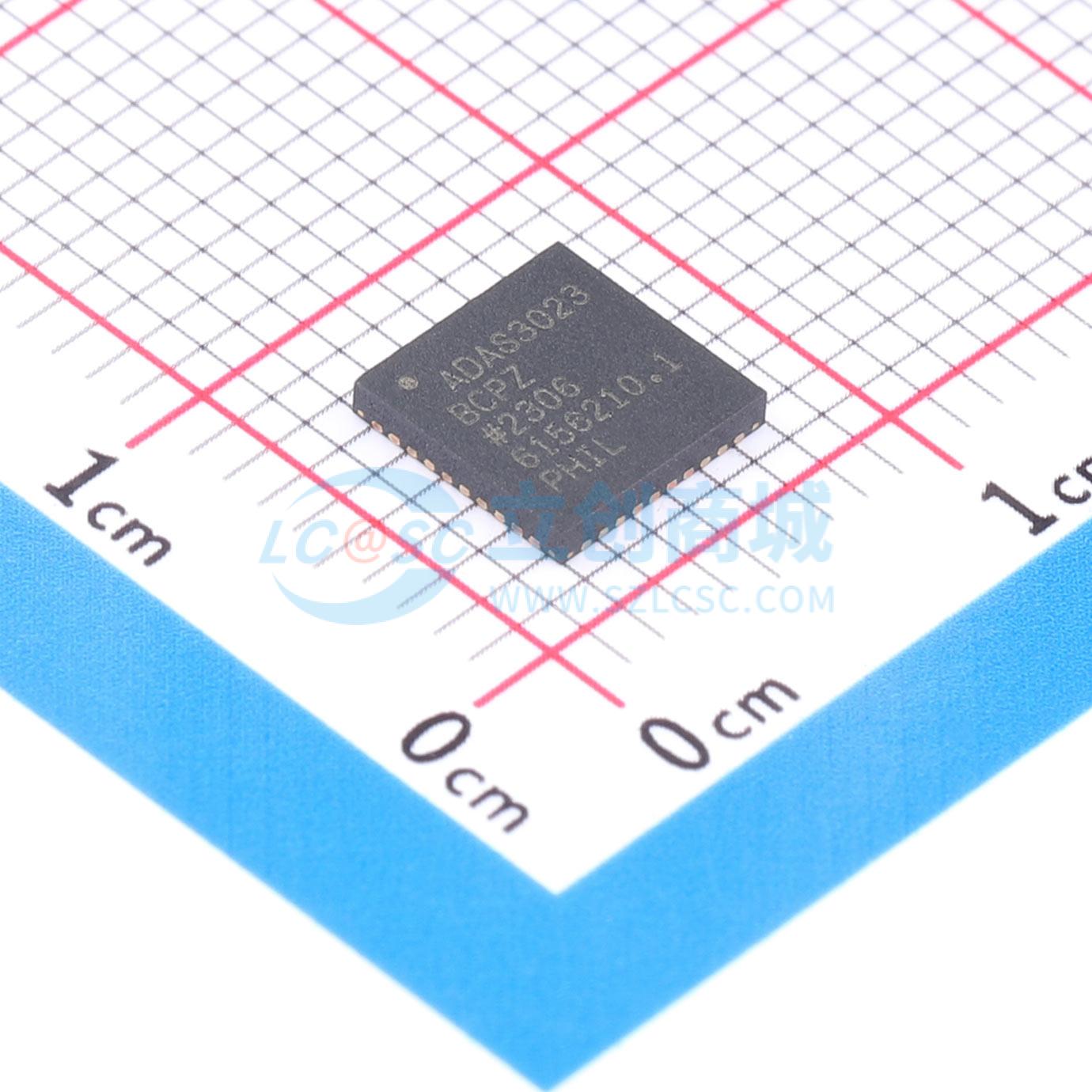

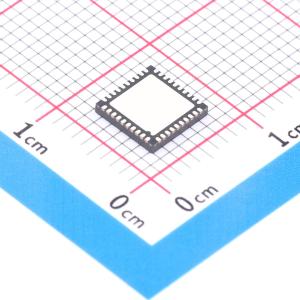

ADAS3023BCPZ

8通道16位同步采样数据采集系统

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADAS3023是一款基于逐次逼近型架构的完整16位模数数据采集系统。该器件能够同时采样，两路通道最高可达500 kSPS，四路通道可达250 kSPS，六路通道可达167 kSPS，八路通道可达125 kSPS。ADAS3023集成了八路低泄漏采样保持电路、一个可编程增益仪表放大器（PGIA）级（具有高共模抑制比，提供四种差分输入范围）、一个精密低漂移4.096 V基准源及缓冲器，以及一个16位电荷再分配PulSAR逐次逼近寄存器（SAR）模数转换器（ADC）
品牌名称: ADI(亚德诺)
商品型号: ADAS3023BCPZ
商品编号: C654380
商品封装: LFCSP-40(6x6)
包装方式: 托盘
商品毛重: 1.098786克(g)

商品参数

商品概述

ADAS3023是一款完整的16位逐次逼近型模数数据采集系统。该器件能够同时采样，两路通道最高可达500 kSPS，四路通道可达250 kSPS，六路通道可达167 kSPS，八路通道可达125 kSPS。 ADAS3023集成了八路低泄漏采样保持电路、一个可编程增益仪表放大器（PGIA）级（具有高共模抑制比，提供四种差分输入范围）、一个精密低漂移4.096 V基准源和缓冲器，以及一个16位电荷再分配PulSAR逐次逼近寄存器（SAR）模数转换器（ADC）。ADAS3023经过工厂校准，在使用±15 V电源时，可处理最高±20.48 V的差分输入范围。 ADAS3023消除了信号缓冲、电平转换、放大和衰减、共模抑制、建立时间或其他任何模拟信号调理难题，从而简化了设计挑战，并且能够实现更小的外形尺寸、更短的上市时间和更低的成本。 ADAS3023采用40引脚LFCSP封装，工作温度范围为-40℃至+85℃。

商品特性

易于使用，16位完整数据采集系统
可选择2、4、6和8通道同时采样
差分输入电压范围：最大±20.48 V
高阻抗八路输入：>500 MΩ
高输入共模抑制比：95.0 dB
用户可编程输入范围
片上4.096 V基准源和缓冲器
无延迟/流水线延迟（SAR架构）
串行4线1.8 V至5 V SPI-/SPORT兼容接口
40引脚LFCSP封装（6 mm×6 mm）：-40℃至+85℃

应用领域

多通道数据采集和系统监控
过程控制
电力线监控
自动化测试设备
患者监护
频谱分析
仪器仪表

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(490个/托盘，最小起订量 1 个)

个

起订量：1 个490个/托盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	ADC/DAC-专用型
	分辨率	16
	通道数	8
	工作电压	1.8V~5V
	接口类型	SPI
	工作温度	-40℃~+85℃

	属性	参数值
	基准电压源	外置；内置
	基准电压值	4.096V
	基准电压源温漂	5ppm/℃
	采样率	500kHz
	静态电流	10uA
	积分非线性	1LSB
