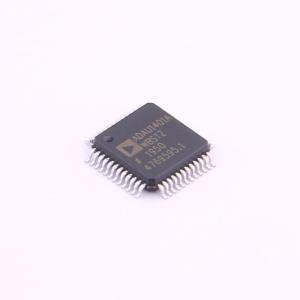

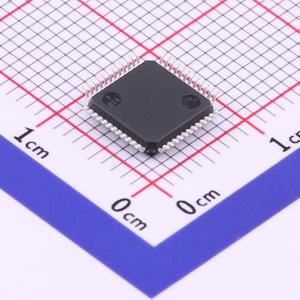

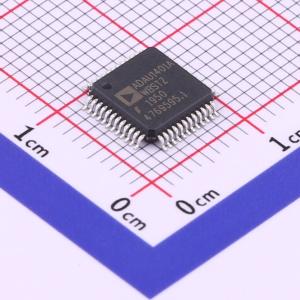

温馨提醒：图片仅供参考，商品以实物为准
ADAU1401AWBSTZ-RL
28-/56-位音频处理器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 完整的单芯片音频系统，包括2个ADC、4个DAC和微控制器类似的控制接口。信号处理包括均衡、交叉、低音增强、多段动态处理、延迟补偿、扬声器补偿和立体声图像扩展。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADAU1401AWBSTZ-RL
- 商品编号
- C654393
- 商品封装
- LQFP-48(7x7)
- 包装方式
- 编带
- 商品毛重
- 0.283克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 音频接口芯片 | |
| 类型 | 处理器 | |
| 接口类型 | I2C；SPI |
| 属性 | 参数值 | |
|---|---|---|
| 采样率 | 192kHz | |
| 工作电压 | 1.7V~1.84V；3.3V | |
| 工作温度 | -40℃~+105℃ |
商品特性
28位/56位，50 MIPS数字音频处理器
2个ADC：信噪比100 dB，总谐波失真加噪声-83 dB
4个DAC：信噪比104 dB，总谐波失真加噪声-90 dB
完全独立运行
从串行EEPROM自启动
带4输入多路复用器的辅助ADC用于模拟控制
GPIO用于数字控制和输出
可通过SigmaStudio图形工具完全编程
28位x28位乘法器，56位累加器，支持全双精度处理
时钟振荡器，从晶体生成主时钟
PLL，从64x15、256xfs、384xfs或512xfs时钟生成主时钟
灵活的串行数据输入/输出端口，支持I2S兼容、左对齐、右对齐和TDM模式
支持高达192 kHz的采样率
片上电压调节器，兼容3.3 V系统
48引脚塑料LQFP
符合汽车应用标准
应用领域
- 多媒体扬声器系统
- MP3播放器扬声器底座
- 汽车主机
- 迷你组合音响
- 数字电视
- 录音室监听
- 扬声器分频器
- 乐器效果处理器
- 座位声音系统（飞机/长途汽车）
