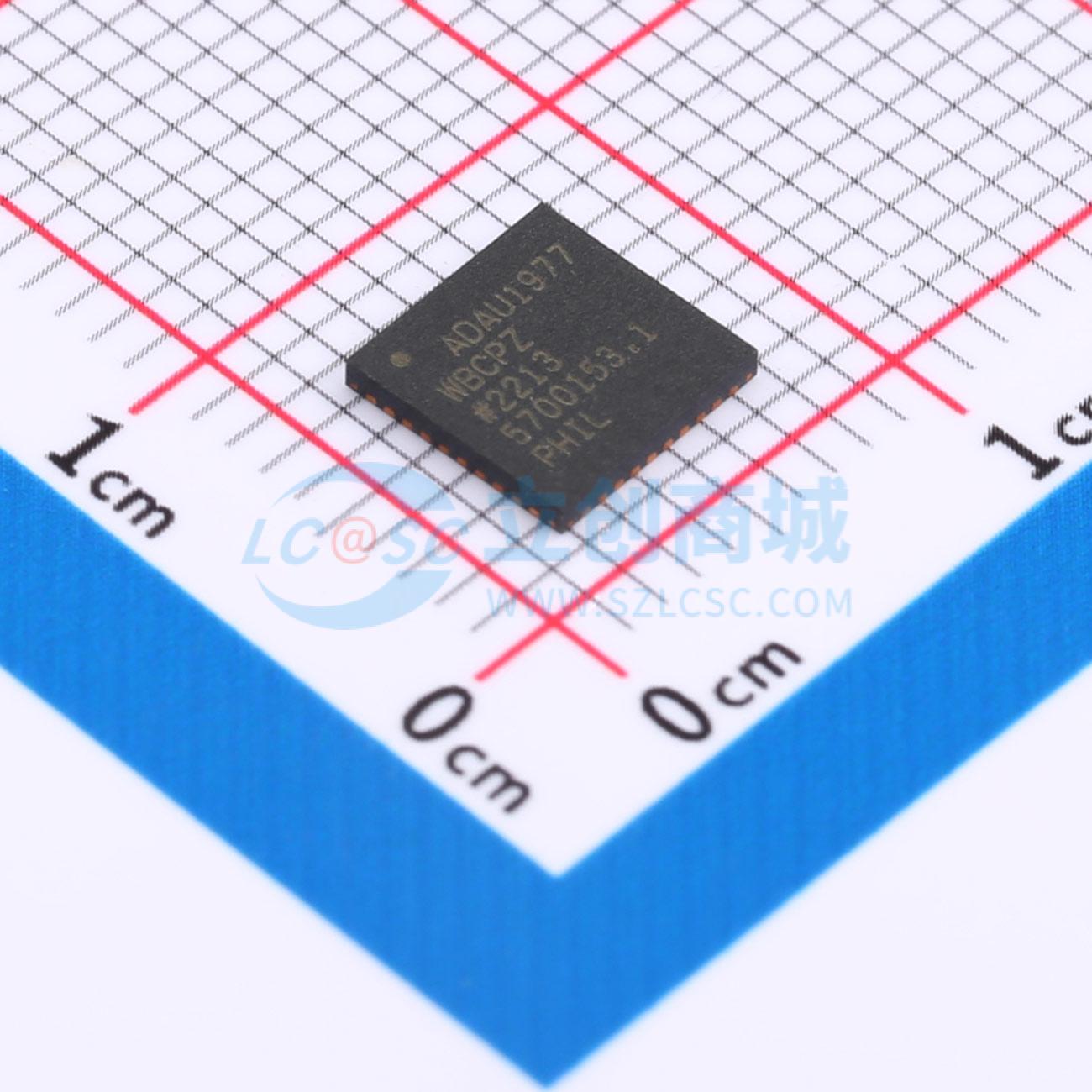

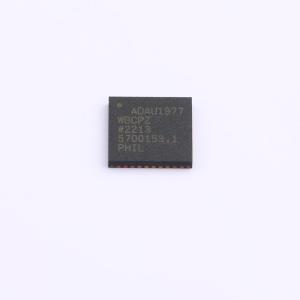

ADAU1977WBCPZ

ADAU1977集成了四个高性能模数转换器（ADC），其直接耦合输入能够承受10 V rms的电压。该ADC采用多位sigma-delta（Σ - Δ）架构，具有连续时间前端，可降低电磁干扰（EMI）。这些ADC可直接连接到驻极体麦克风（ECM），并为麦克风供电提供偏置。内置诊断电路可检测输入线路上的故障，包括对麦克风输入故障的全面诊断。所报告的故障包括电池短路、麦克风偏置短路、接地短路、正负输入引脚之间短路以及输入端子开路。此外，每个诊断故障都可作为中断请求（IRQ）标志，便于系统设计。还包含一个I²C/SPI控制端口。ADAU1977仅使用单一的3.3 V电源。该器件内部生成麦克风偏置电压。麦克风偏置可在5 V至9 V之间分几个步骤进行编程。低功耗架构降低了功耗。片上锁相环（PLL）可从外部时钟输入或帧时钟（采样率时钟）导出主时钟。当输入帧时钟时，PLL消除了系统中对单独高频主时钟的需求。ADAU1977采用40引脚LFCSP封装。

• 带诊断功能的可编程麦克风偏置（5 V至9 V）
• 四个可承受10 V rms的直接耦合差分输入
• 用于主时钟的片上锁相环（PLL）
• 低电磁干扰（EMI）设计
• ADC动态范围达109 dB
• 总谐波失真加噪声（THD + N）为−95 dB
• 可选数字高通滤波器
• 24位ADC，采样率为8 kHz至192 kHz
• 具有自动斜坡功能的数字音量控制
• I²C/SPI控制
• 软件可控无咔嗒声静音
• 软件关断
• 右对齐、左对齐、I²S对齐和时分复用（TDM）模式
• 主和从操作模式

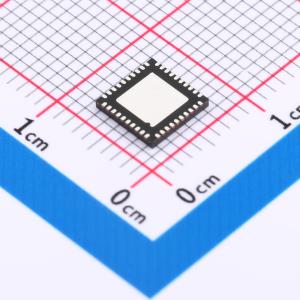

• 40引脚LFCSP封装
• 符合汽车应用要求

• 汽车音频系统
• 主动降噪系统
