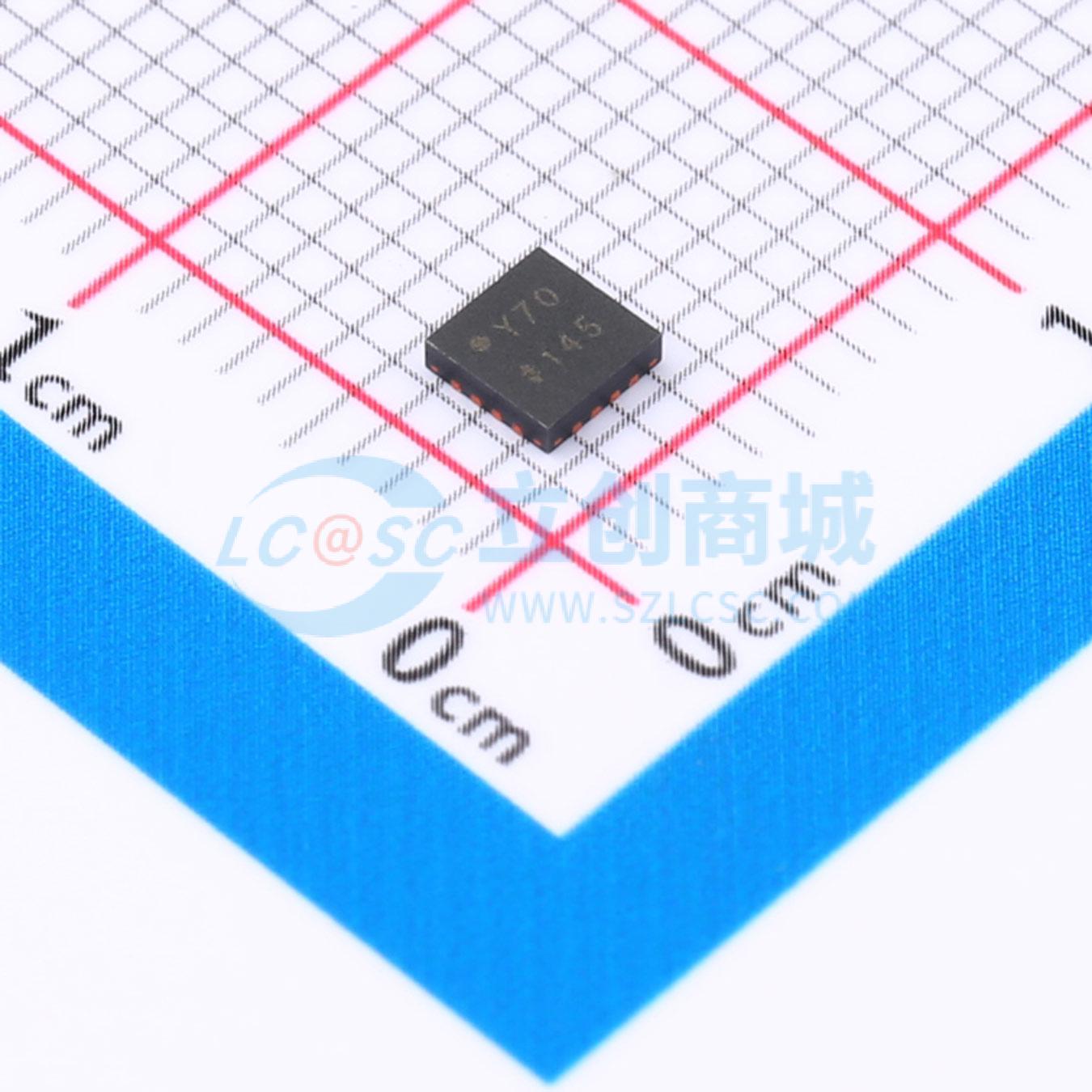

ADAU7118ACPZRL7

8 通道 PDM 至 I2S/TDM 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 将四个立体声脉冲密度调制 (PDM) 位流转换为一个脉冲编码调制 (PCM) 输出流。PDM 数据的来源可以是八个麦克风或其他 PDM 源。PCM 音频数据通过串行音频接口端口以 I²C 或时分复用 (TDM) 格式输出。工作温度范围为 -40℃ 至 +85℃ ，采用 16 引脚、3mm×3mm、0.40mm 间距的引脚框架芯片级封装 (LFCSP)。
品牌名称: ADI(亚德诺)
商品型号: ADAU7118ACPZRL7
商品编号: C654438
商品封装: WFQFN-16(3x3)
包装方式: 编带
商品毛重: 0.12克(g)

商品参数

商品概述

ADAU7118将四个立体声脉冲密度调制（PDM）位流转换为一个脉冲编码调制（PCM）输出流。PDM数据的来源可以是八个麦克风或其他PDM源。PCM音频数据通过串行音频接口端口以内部集成电路串行（I2S）或时域复用（TDM）格式输出。 ADAU7118的工作温度范围为商用温度范围（-40°C至+85°C）。该器件采用16引脚、3 mm×3 mm、0.40 mm间距的引线框架芯片级封装（LFCSP）。

商品特性

支持来自数字麦克风的8通道PDM音频输入
PDM到PCM音频数据的抽取比为16倍、≥2倍或64倍
24位分辨率，支持高声压级（SPL）麦克风
A加权信噪比为126 dB
输出采样率为4 kHz至192 kHz
位时钟速率为输出采样率的64倍、128倍、192倍、256倍、384倍或512倍
双输出PDM时钟
自动生成PDM时钟
移除BCLK时自动断电
可选I2C控制或硬件模式操作
在48 kHz频率采样率和1.8 V电源下，8通道的DVDD工作电流为1.2 mA
从I2S或TDM输出接口
最高支持TDM-16
可配置TDM时隙路由和大小
I/O电源电压为1.70 V至3.63 V
DVDD电源电压为1.10 V至1.98 V
典型DVDD关断电流<5 μA
16引脚、3 mm×3 mm、0.50 mm间距LFCSP
上电复位

应用领域

麦克风阵列
移动计算
便携式电子设备
消费电子
专业电子设备

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交8单

	属性	参数值
	商品目录	音频接口芯片
	类型	采样速率转换器
	接口类型	I2S；TDM

	属性	参数值
	采样率	4kHz~192kHz
	工作电压	1.7V~3.63V；1.1V~1.98V
	工作温度	-40℃~+85℃
