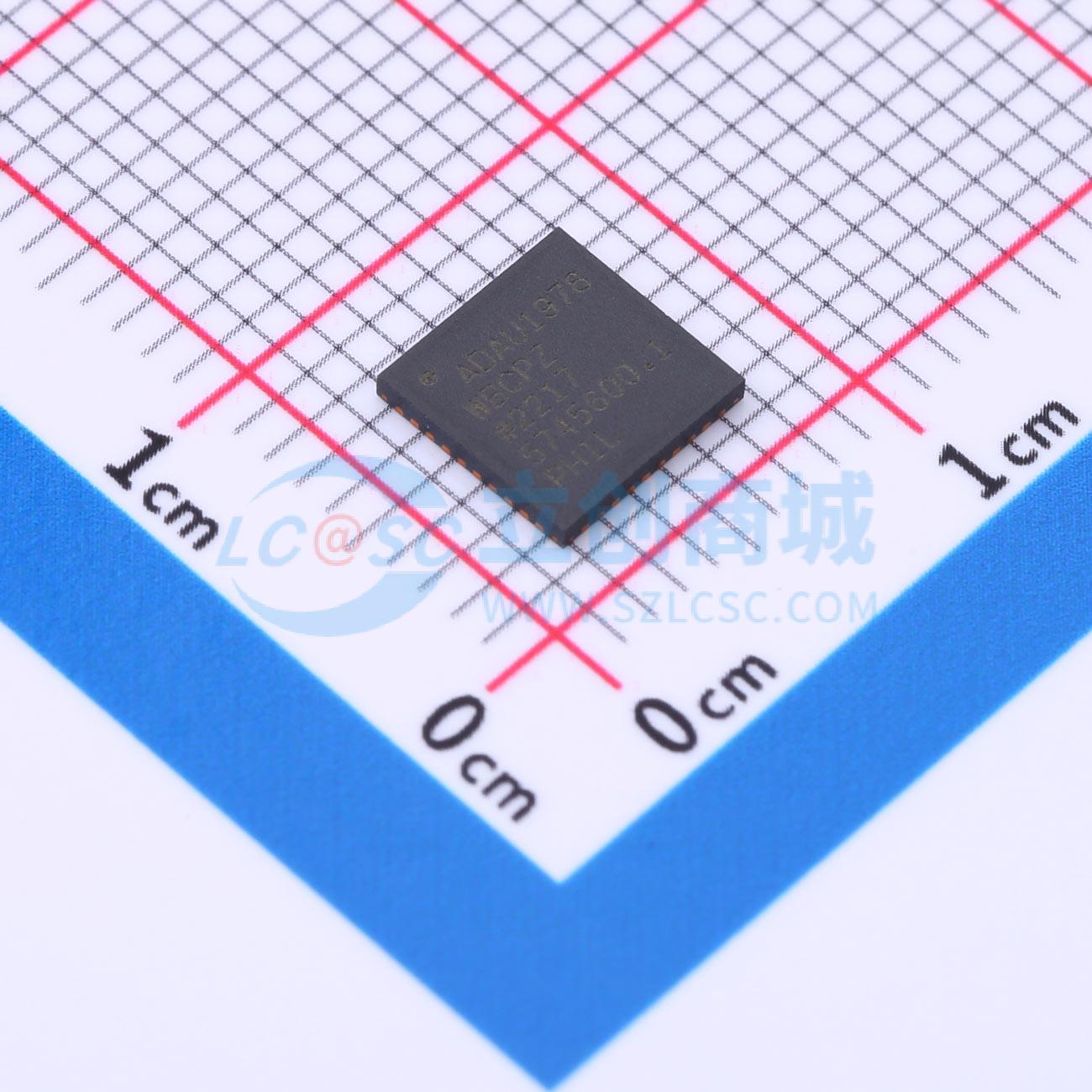

温馨提醒：图片仅供参考，商品以实物为准
ADAU1978WBCPZ-RL
四通道模拟数字转换器（ADC）带片上PLL和低电磁干扰设计
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 四通道ADC（2 V输入）
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADAU1978WBCPZ-RL
- 商品编号
- C654433
- 商品封装
- LFCSP-40(6x6)
- 包装方式
- 编带
- 商品毛重
- 0.18克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | ADC/DAC-专用型 | |
| 分辨率 | 24 | |
| 通道数 | 4 | |
| 工作电压 | 3V~3.6V | |
| 接口类型 | I2C；SPI | |
| 芯片类型参数/描述 | 音频ADC |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+105℃ | |
| 基准电压源 | 内置 | |
| 基准电压值 | 1.5V | |
| 数据速率 | 10MHz | |
| 采样率 | 192000Hz |
商品概述
ADAU1978集成了四个高性能模数转换器（ADC），其交流耦合输入支持2 V rms。这些ADC采用多位sigma-delta（Σ·Δ）架构，具有连续时间前端，可降低电磁干扰（EMI）。该器件包含一个I²C/串行外设接口（SPI）控制端口，允许微控制器调节音量和其他许多参数。ADAU1978仅需一个3.3 V电源，内部可生成所需的数字DVDD电源。低功耗架构降低了功耗。ADAU1978采用40引脚LFCSP封装。片上PLL可从外部时钟输入或帧时钟（采样率时钟）获取主时钟。当采用帧时钟时，系统无需单独的高频主时钟。
商品特性
- 四个2 V rms差分输入
- 用于主时钟的片上锁相环（PLL）
- 低电磁干扰（EMI）设计
- 109 dB模数转换器（ADC）动态范围
- 总谐波失真 + 噪声（THD+N）：−95 dB
- 可选数字高通滤波器
- 24位立体声ADC，采样率为8 kHz至192 kHz
- 具有自动斜坡功能的数字音量控制
- I²C/SPI可控，灵活性高
- 软件可控无咔嗒声静音
- 软件关断
- 右对齐、左对齐、I²S和TDM模式
- 主模式和从模式
- 40引脚LFCSP封装
- 符合汽车应用要求
应用领域
- 汽车音频系统
- 主动降噪系统
