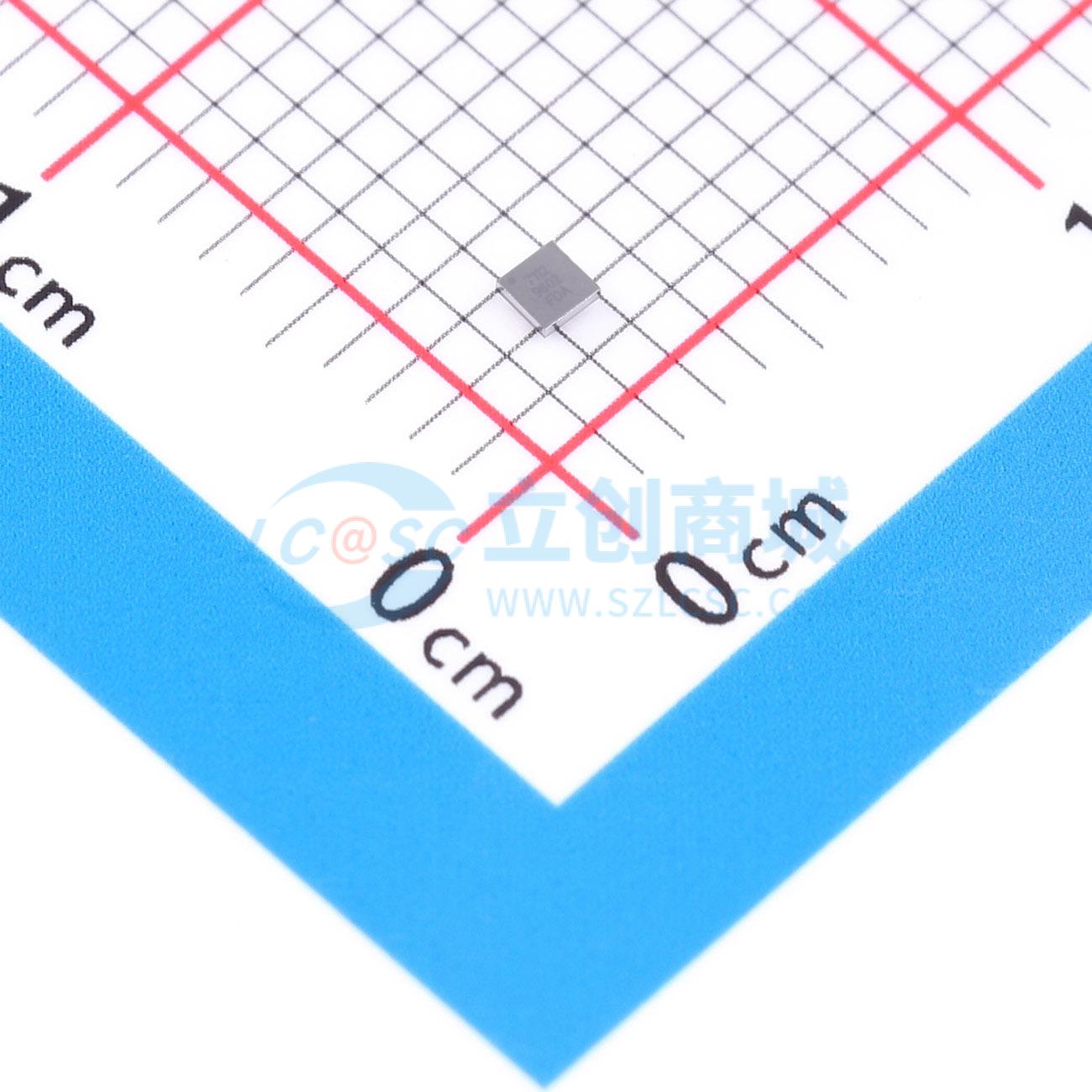

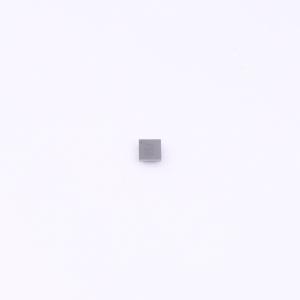

温馨提醒：图片仅供参考，商品以实物为准

ADAU7112ACBZR7

立体声 PDM 到 I2S/TDM 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 立体声 PDM 至 I2S/TDM 转换器
品牌名称: ADI(亚德诺)
商品型号: ADAU7112ACBZR7
商品编号: C654435
商品封装: WLCSP-9(1.3x1.3)
包装方式: 编带
商品毛重: 1克(g)

商品参数

商品概述

ADAU7112可将立体声脉冲密度调制（PDM）位流转换为一个脉冲编码调制（PCM）输出流。PDM数据的来源可以是两个麦克风或其他PDM源。PCM音频数据通过串行音频接口端口以内部集成电路串行（I²S）或时域复用（TDM）格式输出。 ADAU7112的工作温度范围为商业级的-40°C至+85°C。该器件采用无卤、9球、1.26 mm×1.26 mm、间距0.4 mm的晶圆级芯片尺寸封装（WLCSP）。

商品特性

支持来自数字麦克风的2通道PDM音频输入
PDM到PCM音频数据的抽取比为64倍
24位分辨率，支持高声压级（SPL）麦克风
A加权信噪比为126 dB
输出采样率为4 kHz至96 kHz
位时钟速率为输出采样率的64倍、728倍、192倍、256倍、384倍或512倍
自动生成PDM时钟
移除BCLK时自动进入掉电模式
采样率为48 kHz且电源电压为1.8 V时，DVDD工作电流为0.36 mA
支持从模式I²S或TDM输出接口
最高支持TDM - 16
可配置TDM时隙
I/O电源电压范围为1.70 V至3.63 V
DVDD核心电源电压范围为1.10 V至1.98 V
DVDD典型关断电流为4 μA
9球、1.26 mm×1.26 mm、间距0.4 mm的WLCSP封装
上电复位

应用领域

移动计算
便携式电子设备
消费电子
专业电子设备

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	4kHz
	通道数	2
	工作电压	1.1V~1.98V；1.7V~3.63V
	接口类型	串行
	差分输入	-
	积分非线性	-

	属性	参数值
	工作温度	-40℃~+85℃
	信噪比	126dB
	时钟频率(fc)	256kHz~24.576MHz
	可变增益	不支持
	ADC架构	Sigma-Delta
	数据速率	6.144MHz；256kHz；3.072MHz
	静态电流	4uA
