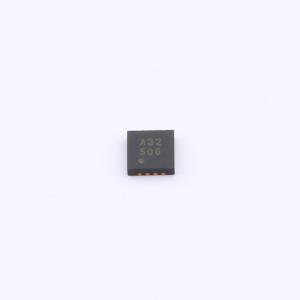

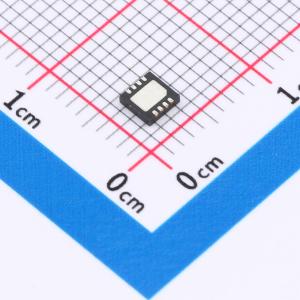

温馨提醒：图片仅供参考，商品以实物为准
ADA4528-2ACPZ-RL
精密、超低噪声、轨到轨输入/输出、零点漂移单通道运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低噪声、零漂移运算放大器，具有轨到轨输入和输出摆幅。失调电压为2.5μV，失调电压漂移为0.015μV/°C，典型噪声为97nVₚ₋ₚ（0.1Hz至10Hz，AV = +100），非常适合不能容忍误差源的应用。工作电源范围宽，为2.2V至5.5V，增益高，共模抑制比（CMRR）和电源抑制比（PSRR）规格出色，非常适合需要对低电平信号进行精密放大的应用，如位置和压力传感器、应变计和医疗仪器。规定的工作温度范围为-40°C至+125°C。有8引脚MSOP和8引脚LFCSP封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4528-2ACPZ-RL
- 商品编号
- C654124
- 商品封装
- LFCSP-8(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.064克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 3.4MHz | |
| 输入偏置电流(Ib) | 125pA | |
| 输入失调电压(Vos) | 2.5uV | |
| 共模抑制比(CMRR) | 137dB | |
| 压摆率(SR) | 0.5V/us | |
| 输出电流 | 40mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 15nV/℃ | |
| 静态电流(Iq) | 1.5mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 2.2V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-1.1V；1.1V~2.75V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 5.9nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 500pA |
商品概述
ADA4528-1/ADA4528-2是超低噪声、零漂移运算放大器，具有轨到轨输入和输出摆幅。ADA4528-1/ADA4528-2的失调电压为2.5 μV，失调电压漂移为0.015 μV/℃，典型噪声为97 nV峰峰值（0.1 Hz至10 Hz，Av = +100），非常适合不能容忍误差源的应用。 ADA4528-1/ADA4528-2的工作电源范围宽，为2.2 V至5.5 V，具有高增益以及出色的共模抑制比（CMRR）和电源抑制比（PSRR）指标，使其成为需要对低电平信号进行精密放大应用的理想选择，如位置和压力传感器、应变计和医疗仪器。 ADA4528-1/ADA4528-2的工作温度范围为扩展工业温度范围（-40℃至+125℃）。ADA4528-1和ADA4528-2提供8引脚MSOP和8引脚LFCSP封装。
商品特性
- 低失调电压：最大2.5 μV
- 低失调电压漂移：最大0.015 μV/℃
- 低噪声
- f = 1 kHz、Av = +100时为5.6 nV/√Hz
- f = 0.7 Hz至10 Hz、Av = +100时为97 nV峰峰值
- 开环增益：最小130 dB
- 共模抑制比（CMRR）：最小135 dB
- 电源抑制比（PSRR）：最小130 dB
- 单位增益交越频率：4 MHz
- 增益带宽积：Av = +100时为3 MHz
- -3 dB闭环带宽：6.2 MHz
- 单电源工作：2.2 V至5.5 V
- 双电源工作：±1.1 V至±2.75 V
- 轨到轨输入和输出
- 单位增益稳定
应用领域
- 热电偶/热电堆
- 称重传感器和桥式传感器
- 精密仪器仪表
- 电子秤
- 医疗仪器
- 手持式测试设备
