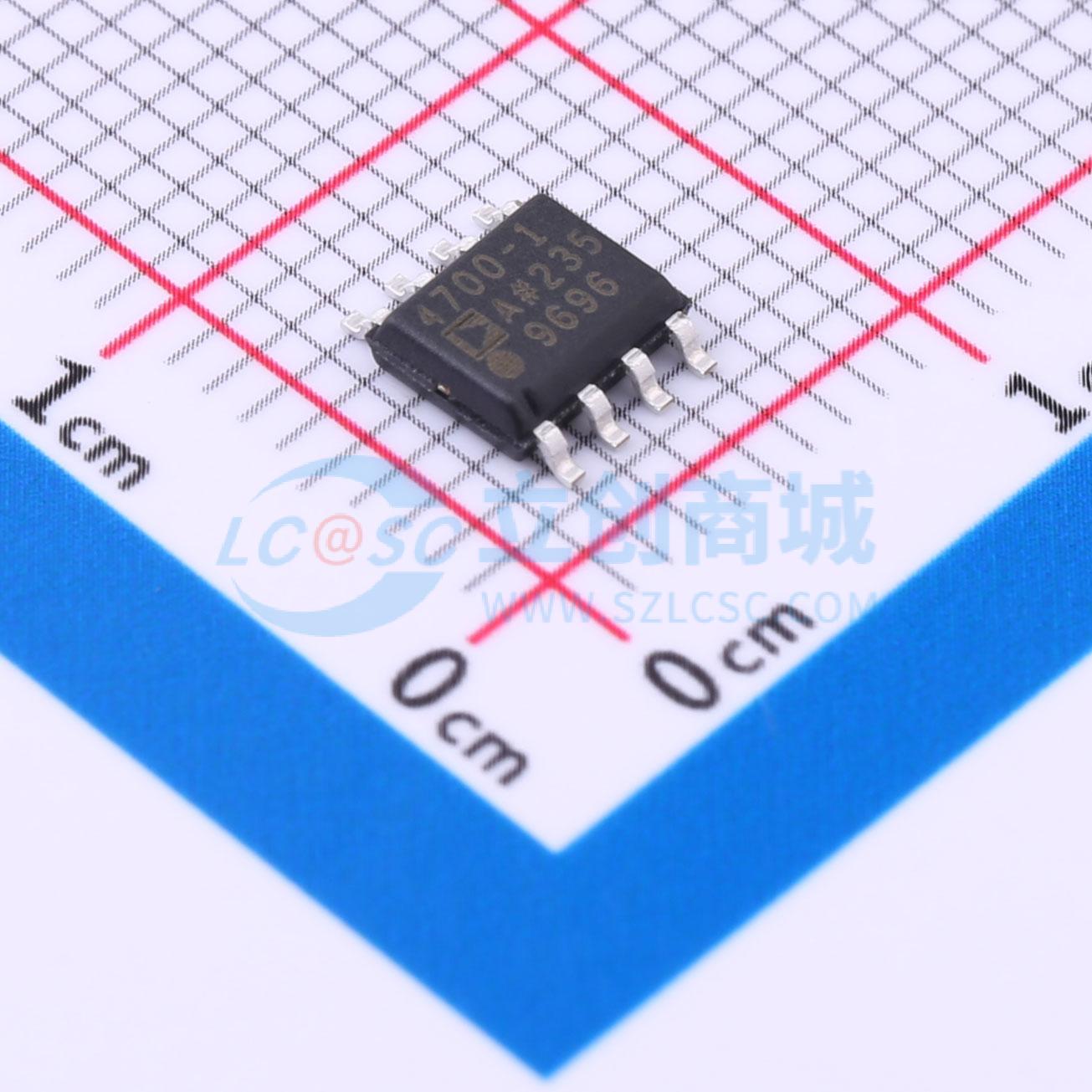

温馨提醒：图片仅供参考，商品以实物为准

ADA4700-1ARDZ-R7

高压精密运算放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 100 V精密运算放大器 ADA4700-1是一款高压、精密、单通道运算放大器，具有宽工作电压范围 (±5 V至±50 V) 和相对较高的输出驱动电流。其先进的设计结合低功耗 (±50 V电源时为170 mW)、高带宽(3.5 MHz)、单位增益稳定的高压摆率以及无相位反转等性能。此外还具有接近轨到轨的输出摆幅能力，使设计人员可实现最大的信噪比(SNR)。
品牌名称: ADI(亚德诺)
商品型号: ADA4700-1ARDZ-R7
商品编号: C654219
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.14克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	100V
	轨到轨	-
	增益带宽积(GBP)	3.5MHz
	输入失调电压(Vos)	2mV
	输入失调电压温漂(Vos TC)	2.5uV/℃
	压摆率(SR)	20V/us
	输入偏置电流(Ib)	30nA

	属性	参数值
	输入失调电流(Ios)	2nA
	噪声密度(eN)	14.7nV/√Hz@1kHz
	共模抑制比(CMRR)	108dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	1.7mA
	输出电流	30mA
	工作温度	-40℃~+85℃
	双电源(Vee~Vcc)	5V~50V；-50V~-5V

商品概述

ADA4700-1是一款高压、精密、单通道运算放大器，具有宽工作电压范围 (±5 V至±50 V) 和相对较高的输出驱动电流。其先进的设计结合低功耗 (±50 V电源时为170 mW)、高带宽(3.5 MHz)、单位增益稳定的高压摆率以及无相位反转等性能。此外还具有接近轨到轨的输出摆幅能力，使设计人员可实现最大的信噪比(SNR)。

ADA4700-1针对同时需要交流和直流精密性能的应用而设计，适合各类应用，包括高压测试设备和仪器、高压调节器和功率放大器、电源控制和保护，同时可用作具有宽输出范围传感器的放大器或缓冲器。它极为适合高强度LED测试应用，具有高度精确的电压和电流反馈以及前置驱动器，针对待测LED串可提供精确的电压和/或电流源激励。

ADA4700-1的额定温度范围为 -40°C至 +85°C工业温度范围，具有超过 145°C结温下热调节和集成限流功能。ADA4700-1提供散热增强型8引脚SOIC封装，带裸露焊盘。

商品特性

低输入失调电压：0.2 mV (典型值)
高输出驱动电流：30 mA
宽工作电压范围：±5 V至 ±50 V
高压摆率：20 V/μs (典型值)
高增益带宽积：3.5 MHz (典型值)
结温高于145°C时可进行热调节
环境温度范围：-40°C至 +85°C
低输入偏置电流：≤75 nA (典型值)

应用领域

自动和台式测试设备
高压调节器和功率放大器
数据采集和信号调理
压电驱动器和前置驱动器
通用电流检测
