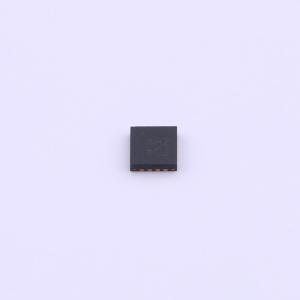

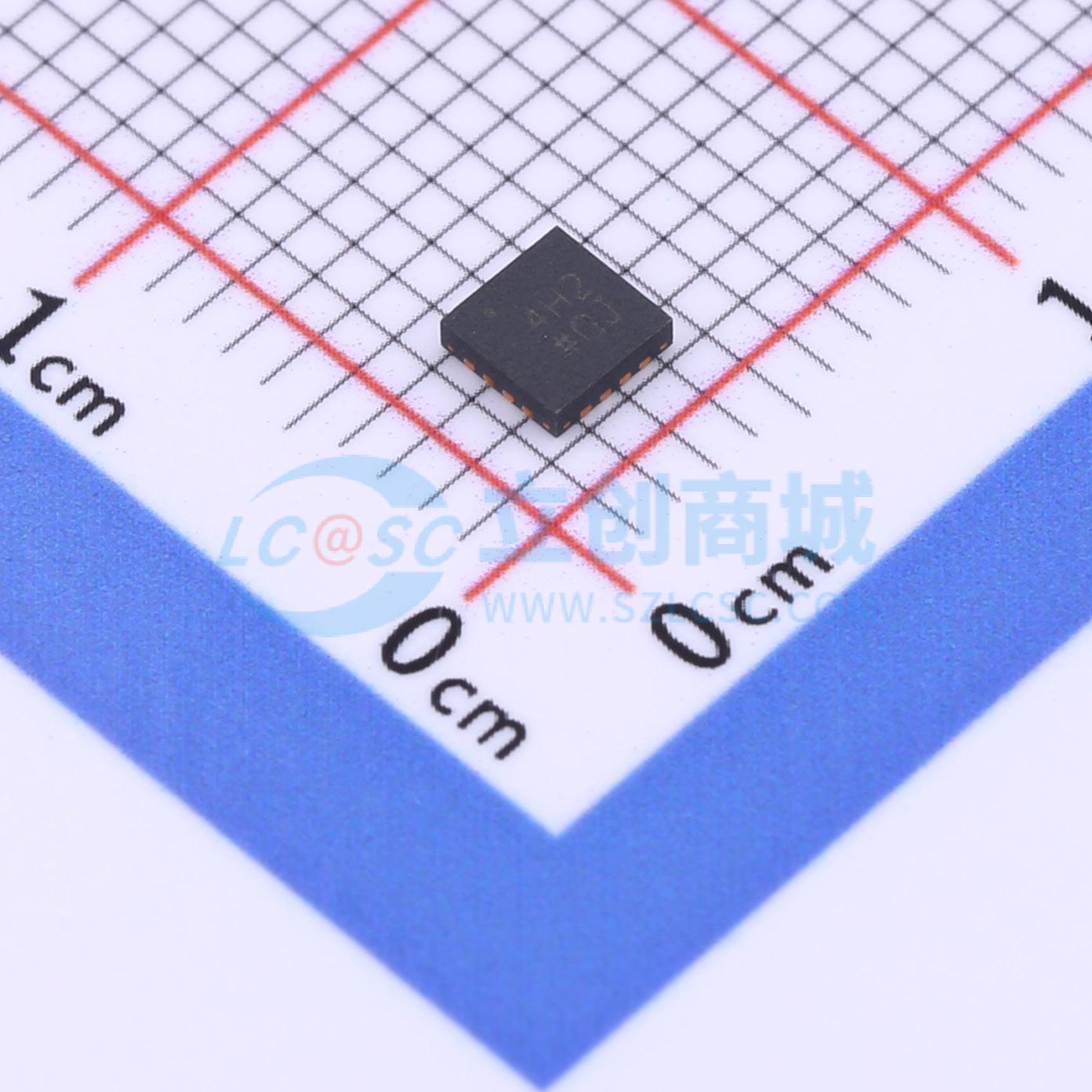

ADA4830-2WBCPZ-R7

ADA4830-1（单通道）和 ADA4830-2（双通道）是单片高速差分放大器，集成了高达 18 V 的输入过压（电池短路）保护功能，具备宽输入共模电压范围和出色的 ESD 鲁棒性。它们适用于在恶劣、嘈杂的环境（如汽车信息娱乐和视觉系统）中作为差分或准差分 CVBS 及其他高速视频信号的接收器。ADA4830-1 和 ADA4830-2 兼具高速和高精度特性，能够精确再现 CVBS 视频信号，同时抑制不需要的共模误差电压。

ADA4830-1 和 ADA4830-2 集成的电池短路保护功能采用快速开关电路，当检测到输入过压情况时，将内部电压节点钳位并保持在安全水平。这种保护功能使 ADA4830-1 和 ADA4830-2 的输入可以直接连接到远程视频源（如后视摄像头），无需使用昂贵的大容量串联电容。ADA4830-1 和 ADA4830-2 的输入引脚能够承受高达 18 V 的直接电池短路电压。

ADA4830-1 和 ADA4830-2 设计为在低至 2.9 V 、高至 5.5 V 的电源电压下工作，每通道仅消耗 6.8 mA 的电源电流。这些器件具备真正的单电源供电能力，在单 5 V 电源下，输入信号可在接地轨以下 8.5 V 至接地轨以上 8.5 V 的范围内变化。在输出端，放大器在 150 Ω 负载下可摆动至任一电源轨的 250 mV 以内。

ADA4830-1 和 ADA4830-2 的输出增益为 0.50 V/V。这样设计是为了使视频信号保持在视频解码器允许的范围内，该范围通常为 1 V p-p 或更小。

ADA4830-1W 和 ADA4830-2W 是汽车级版本，适用于汽车应用。ADA4830-1 和 ADA4830-2 分别采用 8 引脚和 16 引脚的 3 mm×3 mm LFCSP 封装，可在 -40℃ 至 +125℃ 的汽车温度范围内工作。

• 高达 18 V 的输入过压（电池短路）保护
• 用于线路诊断的电池短路输出标志
• 单 5 V 电源下的宽输入共模范围
• 高性能视频放大器，增益 0.50 V/V，-3 dB 带宽 84 MHz，压摆率 250 V/μs（2 V 阶跃）
• 出色的视频规格：28 MHz 内 0.1 dB 平坦度，15 MHz 内 SNR 为 73 dB，差分增益/相位为 0.1%/0.1°
• 宽电源范围：2.9 V 至 5.5 V
• 使能/输出禁用模式
• 节省空间的 3 mm×3 mm LFCSP 封装
• 宽工作温度范围：-40℃ 至 +125℃
• 适用于汽车应用

• 汽车视觉系统
• 汽车信息娱乐系统
• 监控系统
