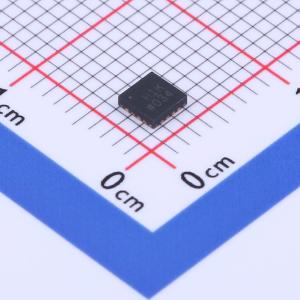

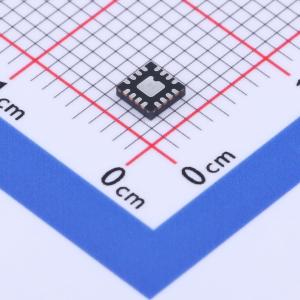

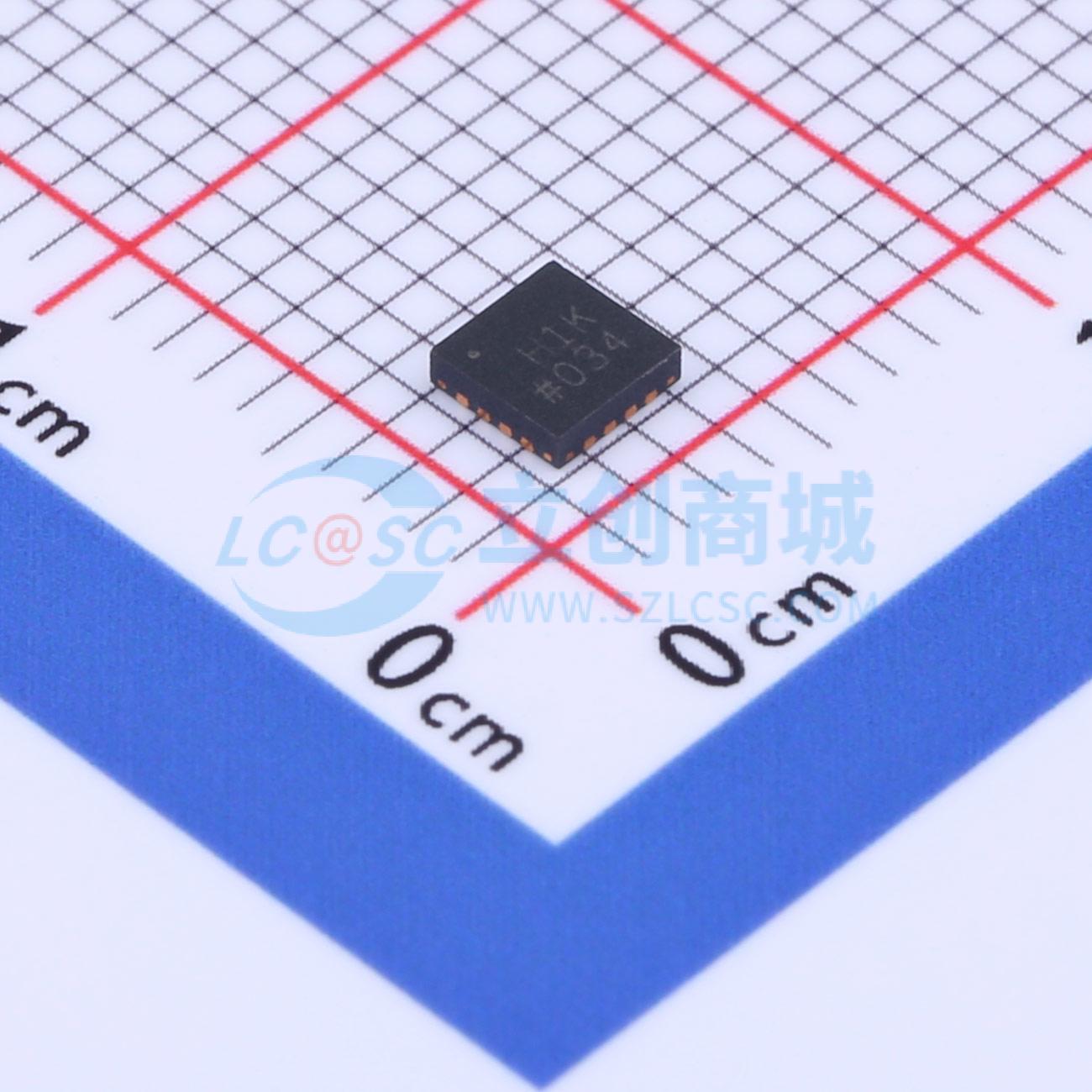

温馨提醒：图片仅供参考，商品以实物为准

ADA4932-1YCPZ-RL

高性能低功耗差分ADC驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 低功耗差分ADC驱动器
品牌名称: ADI(亚德诺)
商品型号: ADA4932-1YCPZ-RL
商品编号: C654329
商品封装: LFCSP-16(3x3)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

	属性	参数值
	商品目录	差分运放
	放大器数	单路
	共模抑制比(CMRR)	-100dB
	输入偏置电流(Ib)	3.7uA
	输入失调电压(Vos)	500uV
	增益带宽积(GBP)	-
	压摆率(SR)	2800V/us
	最大电源宽度(Vdd-Vss)	11V
	噪声密度(eN)	3.6nV/√Hz@1MHz
	输出电流	80mA

	属性	参数值
	输入失调电压温漂(Vos TC)	9.5uV/℃
	输入失调电流(Ios)	0.025uA
	静态电流(Iq)	9.6mA
	工作温度	-40℃~+105℃
	输出类型	差分
	单电源	3V~11V
	双电源(Vee ~ Vcc)	-5V~5V
	电源纹波抑制比(PSRR)	96dB
	稳定时间	9ns

商品概述

ADA4932系列是AD8132的新一代产品，具有更高的性能、更低的噪声和功耗。它非常适合用作驱动高性能ADC的单端转差分或差分转差分放大器。用户可利用内部共模反馈环路调整输出共模电压，使ADA4932-x输出与ADC的输入相匹配。内部反馈环路也可提供出色的输出平衡，并能抑制偶数阶谐波失真产物。对于ADA4932系列，利用由4个电阻组成的简单外部反馈网络便可轻松实现差分增益配置，反馈网络决定放大器的闭环增益。 ADA4932系列采用硅 - 锗(SiGe)互补双极性工艺制造，可实现低失真、低噪声水平以及低功耗特性。低失调和出色的动态性能，使得ADA4932-x特别适合各种数据采集与信号处理应用。 ADA4932-1采用16引脚LFCSP封装，ADA4932-2采用24引脚LFCSP封装。引脚排列经过优化，有助于PCB布局，并且使失真最小。ADA4932系列的额定工作温度范围为 -40°C至 +105°C ；二者均采用 +3 V至 ±5 V电源供电。

商品特性

高性能、低功耗
高速−3 dB带宽：560 MHz (G = 7)
0.1 dB增益平坦度达300 MHz
压摆率：2800 V/μs (25% 至 75%)
0.7%快速建立时间：9 ns
低功耗：每个放大器5.6 mA
低谐波失真SFDR：100 dB (10 MHz)
SFDR：90 dB (20 MHz)
低输入电压噪声：3.6 nV/√Hz
输入失调电压：±0.5 mV (典型值)
外部可调增益
可以使用小数差分增益
差分转差分或单端转差分操作
可调输出共模电压
输入共模范围下移1 ±VBE
宽电源电压范围：+3 V至 ±5 V
提供16引脚和24引脚LFCSP封装

应用领域

ADC驱动器
单端转差分转换器
中频和基带增益模块
差分缓冲器
线路驱动器
