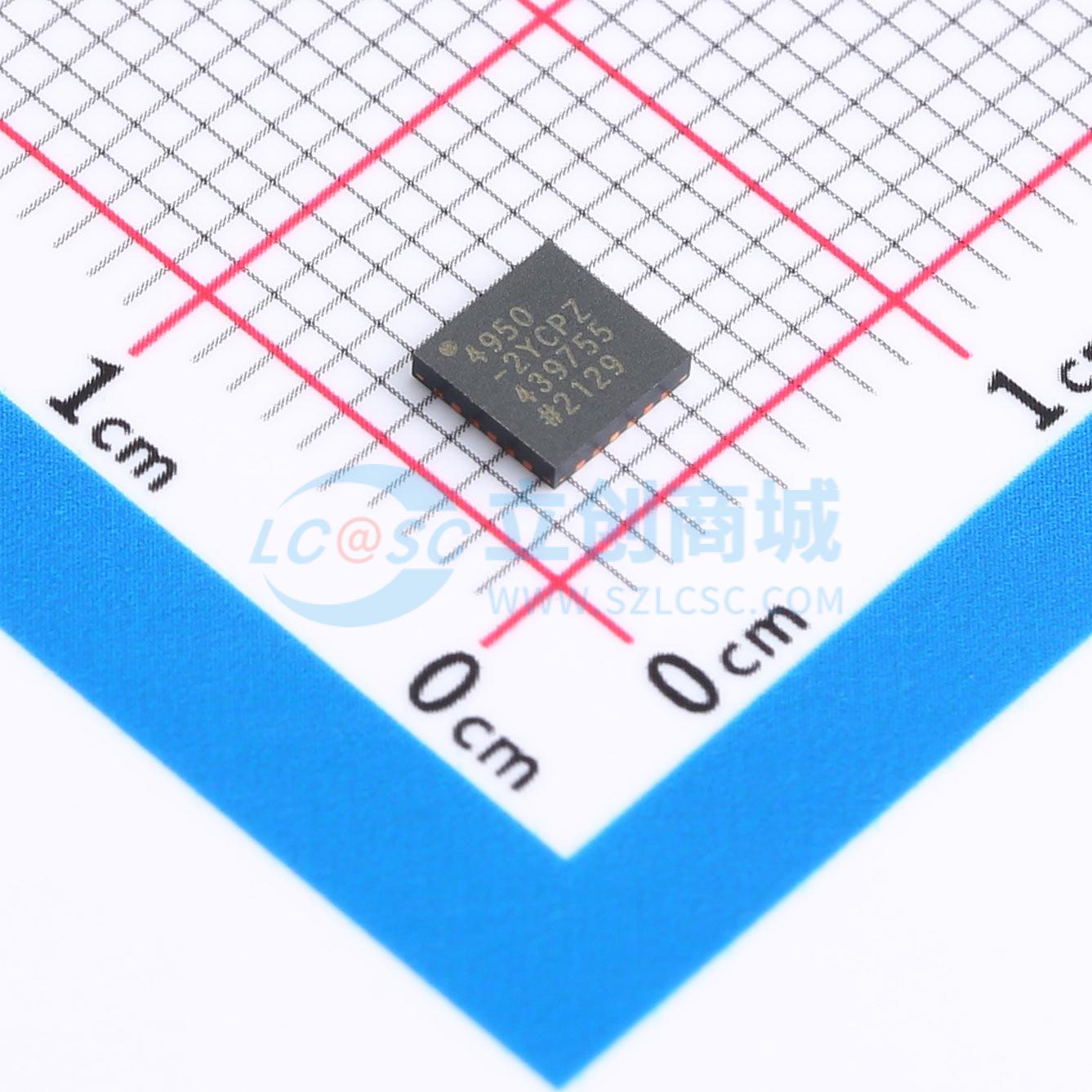

ADA4950-2YCPZ-R7实物图

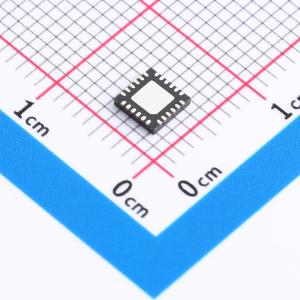

  • ADA4950-2YCPZ-R7商品缩略图

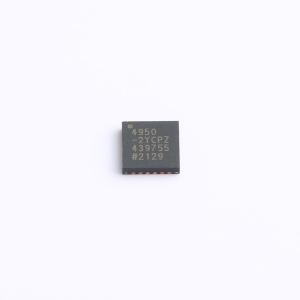

  • ADA4950-2YCPZ-R7商品缩略图
  • ADA4950-2YCPZ-R7商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

ADA4950-2YCPZ-R7

低功耗、可选增益差分ADC驱动器,G = 1、2、3

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
低功耗、可选增益差分ADC驱动器,G=1、2、3
品牌名称
ADI(亚德诺)
商品型号
ADA4950-2YCPZ-R7
商品编号
C654347
商品封装
LFCSP-24(4x4)​
包装方式
编带
商品毛重
0.07克(g)

商品参数

属性参数值
商品目录差分运放
放大器数双路
共模抑制比(CMRR)-49dB
输入偏置电流(Ib)10.1mA
输入失调电压(Vos)200uV
增益带宽积(GBP)750MHz
压摆率(SR)2900V/us
最大电源宽度(Vdd-Vss)10V
噪声密度(eN)9.2nV/√Hz@1MHz
轨到轨-
属性参数值
输出电流114mA
输入失调电压温漂(Vos TC)3.7uV/℃
静态电流(Iq)10.1mA
工作温度-40℃~+105℃
输出类型差分
单电源3V~11V
双电源(Vee ~ Vcc)-5V~5V
电源纹波抑制比(PSRR)96dB
稳定时间9ns

商品概述

ADA4950-1/ADA4950-2是ADA4932-1/ADA4932-2的可选增益版本,具有片上反馈和增益电阻。它们是驱动高性能ADC的理想选择,可用作单端到差分或差分到差分放大器。输出共模电压可通过内部共模反馈环进行用户调整,从而使ADA4950-1/ADA4950-2的输出与ADC的输入匹配。内部反馈环还提供卓越的输出平衡以及对偶次谐波失真产物的抑制。通过外部连接设置放大器闭环增益的内部反馈网络,可以轻松实现1、2和3的差分增益配置。ADA4950-1/ADA4950-2采用Analog Devices, Inc.专有的硅锗(SiGe)互补双极工艺制造,使其能够在低功耗下实现低失真和低噪声。ADA4950-x的低偏移和卓越动态性能使其非常适合各种数据采集和信号处理应用。

应用领域

  • ADC 驱动器
  • 单端到差分转换器
  • 中频和基带增益模块
  • 差分缓冲器
  • 线驱动器

数据手册PDF
