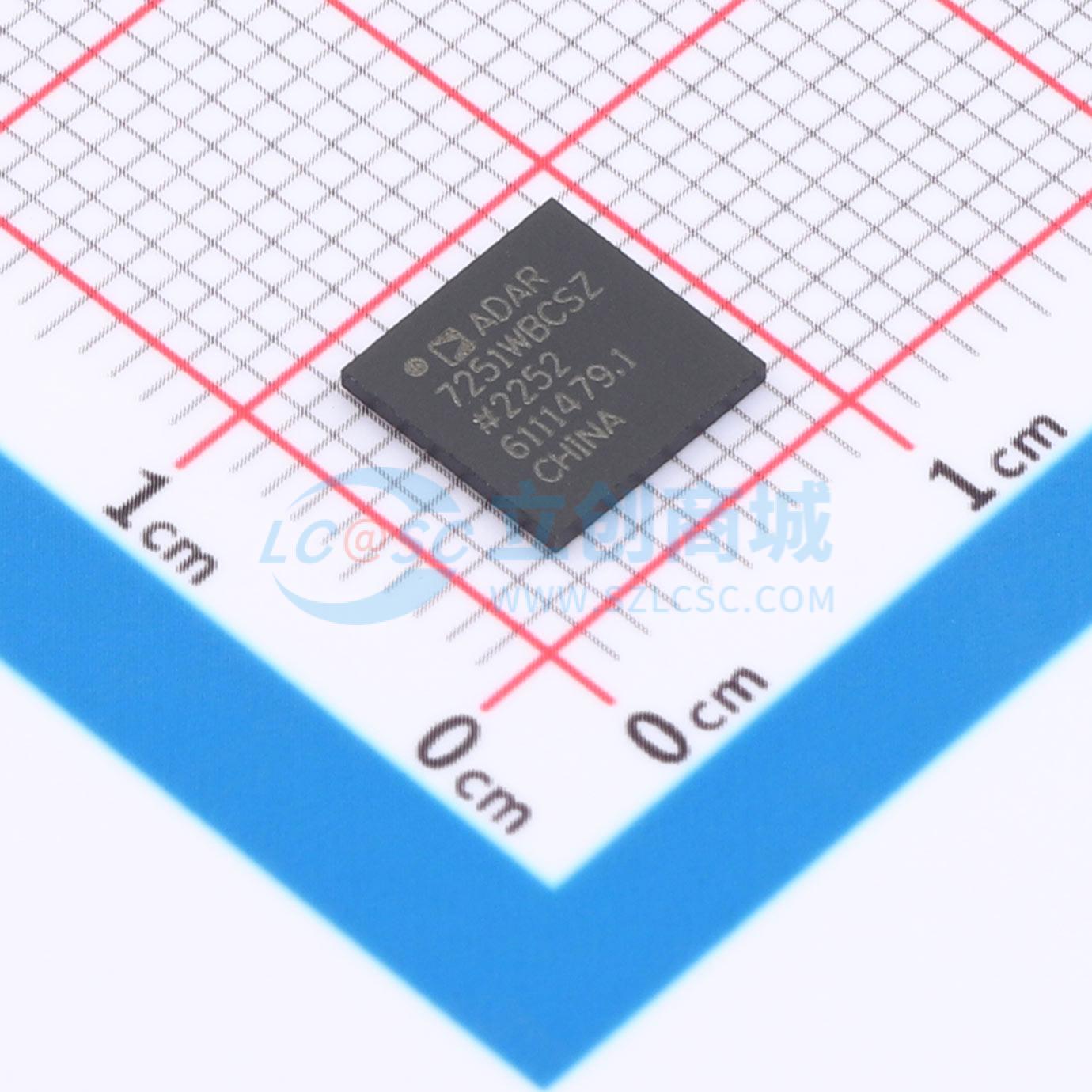

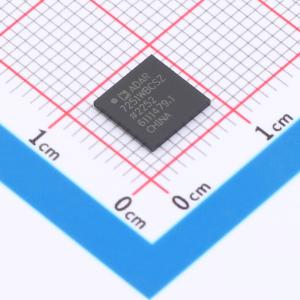

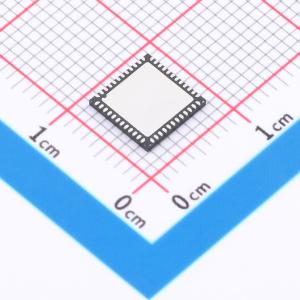

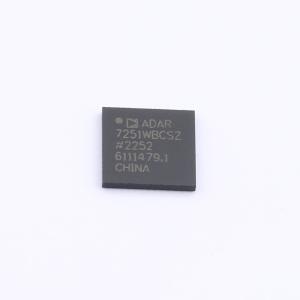

ADAR7251WBCSZ
4通道、16位、连续时间数据采集ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADAR7251是一款16位、4通道、同时采样的模数转换器(ADC)，特别适用于汽车LSR-FMCW或FSK-FMCW雷达系统。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADAR7251WBCSZ
- 商品编号
- C654357
- 商品封装
- LFCSP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 0.986克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 300kHz；900kHz；600kHz；1.8MHz；450kHz | |
| 通道数 | 4 | |
| 工作电压 | 3.3V | |
| 接口类型 | SPI；并行 | |
| 差分输入 | 是 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | 88dB | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 115.2MHz；16MHz~54MHz | |
| 基准电压源 | 内置 | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 300kHz；450kHz；600kHz；1.8MHz；900kHz | |
| 静态电流 | 335uA | |
| 全量程范围(FSR) | 124mV；249mV；1.987V；62mV；5.6V；31mV；995mV；498mV |
商品概述
ADAR7251是一款16位、4通道、同时采样的模数转换器（ADC），专为汽车近程雷达（LSR）调频连续波（FMCW）或频移键控-调频连续波（FSK-FMCW）雷达系统等应用而设计。四个通道中的每一个都包含一个低噪声放大器（LNA）、一个可编程增益放大器（PGA）、一个均衡器、一个多位Σ-Δ ADC和一个抽取滤波器。 前端电路设计允许通过少量外部无源元件直接连接到单片微波集成电路（MMIC）输出。ADAR7251无需高阶抗混叠滤波器、驱动运算放大器和外部双极性电源。ADAR7251还提供精确的通道间漂移匹配。 ADAR7251具有片上锁相环（PLL），允许使用一系列时钟频率，为系统提供灵活性。CONV_START输入和DATA_READY输出信号可使ADC与外部斜坡同步，适用于FSK-FMCW雷达等应用。 ADAR7251支持以300 kSPS至1.8 MSPS的可编程采样率进行串行和并行接口通信，并且易于与系统中的数字信号处理器（DSP）和微控制器单元（MCU）连接。
商品特性
- 低噪声：在最大增益设置下，输入参考电压噪声为2.4 nV/√Hz
- 宽输入信号带宽：在1.2 MSPS采样率、16位分辨率下为500 kHz
- 支持其他采样率：300 kSPS、450 kSPS、600 kSPS、900 kSPS和1.8 MSPS
- 4个差分同时采样通道
- 无需有源抗混叠滤波器
- LNA和PGA的增益范围为45 dB，以6 dB为步进
- 可选均衡器
- 灵活的数据端口支持串行或并行模式
- 支持FMCW雷达系统的FSK模式
- 片上1.5 V参考电压
- 内部振荡器/PLL输入：16 MHz至54 MHz
- 高速串行数据接口
- SPI控制
- 2个通用输入/输出
- 48引脚LFCSP_SS封装
- 温度范围：-40°C至+125°C
- 3.3 V单电源供电
- 符合汽车应用要求
应用领域
- 汽车近程雷达（LSR）系统
- 数据采集系统
