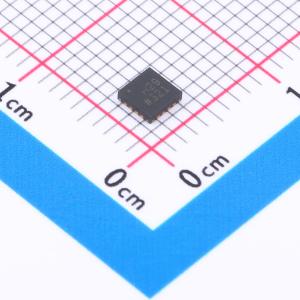

ADA4940-1ACPZ-R2
超低功耗、低失真、全差分ADC驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 超低功耗、低失真ADC驱动器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4940-1ACPZ-R2
- 商品编号
- C654337
- 商品封装
- LFCSP-16(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.047778克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 差分运放 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 86dB | |
| 输入偏置电流(Ib) | 1.6uA | |
| 输入失调电压(Vos) | 60uV | |
| 增益带宽积(GBP) | - |
| 属性 | 参数值 | |
|---|---|---|
| 压摆率(SR) | 95V/us | |
| 轨到轨 | 轨到轨输出 | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | 1.2uV/℃ | |
| 静态电流(Iq) | - | |
| 工作温度 | -40℃~+125℃ |
商品概述
ADA4940-1/ADA4940-2是低噪声、低失真的全差分放大器,功耗极低。它们是驱动低功耗、高分辨率、高性能逐次逼近寄存器(SAR)和Σ-Δ模数转换器(ADC)的理想选择,这些转换器分辨率高达16位,工作频率从直流到1 MHz,而放大器的静态电流仅为1.25 mA。输出共模电压可调,使ADA4940-1/ADA4940-2能够匹配多个ADC的输入共模电压。内部共模反馈环路可实现出色的输出平衡,并抑制偶次谐波失真产物。 借助ADA4940-1/ADA4940-2,通过一个由四个电阻组成的简单外部反馈网络即可轻松实现差分增益配置,该网络决定了放大器的闭环增益。ADA4940-1/ADA4940-2的失真极低,输入电压噪声仅为3.9 nV/√Hz。ADA4940-1/ADA4940-2的低直流失调和出色的动态性能使其非常适合各种数据采集和信号处理应用。
商品特性
- 小信号带宽:260 MHz
- 超低功耗:1.25 mA
- 极低谐波失真:50 kHz时总谐波失真(THD)为−122 dB,1 MHz时为−96 dB
- 低输入电压噪声:3.9 nV/√Hz
- 最大失调电压:0.35 mV
- 平衡输出
- 稳定到0.7%的时间:34 ns
- 轨到轨输出:-V5 + 0.1 V至+Vs - 0.1 V
- 输出共模电压可调
- 灵活的电源:3 V至7 V(LFCSP)
- 关断引脚可降低功耗
- 提供LFCSP和SOIC封装
应用领域
- 低功耗PulSAR/SAR ADC驱动器
- 单端到差分转换
- 差分缓冲器
- 线路驱动器
- 医学成像
- 工业过程控制
- 便携式电子设备
