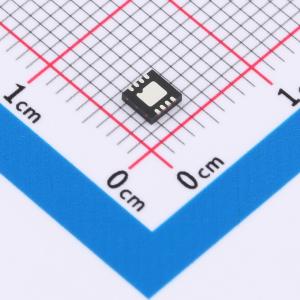

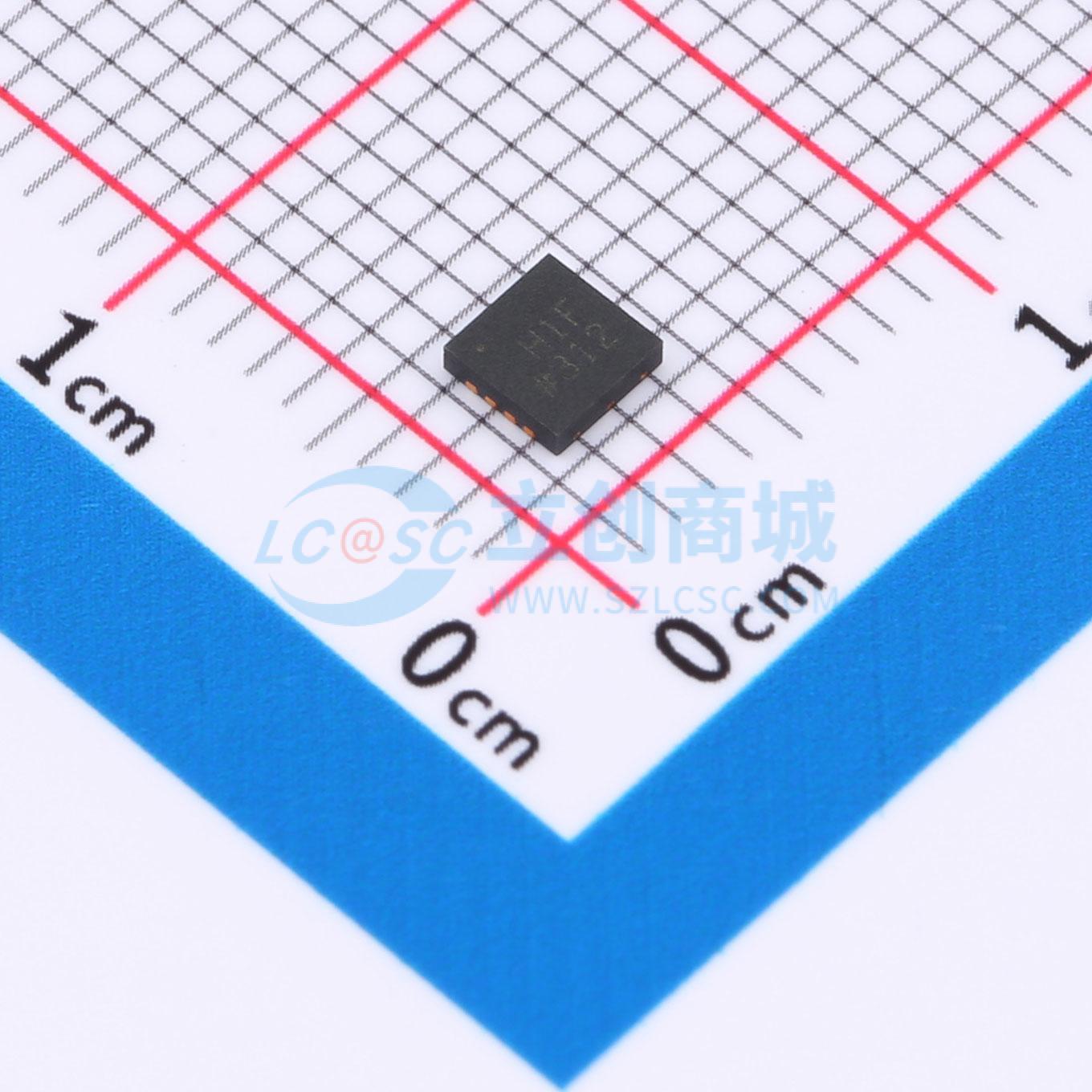

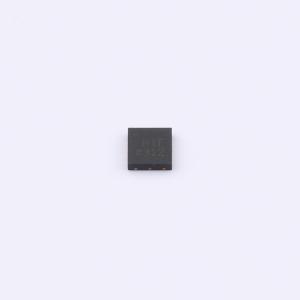

ADA4817-1ACPZ-RL

ADA4817-1（单通道）和ADA4817-2（双通道）FastFET放大器是具有FET输入的单位增益稳定、超高速电压反馈放大器。这些放大器采用Analog Devices, Inc.专有的eXtra快速互补双极（XFCB）工艺开发，这使得放大器能够实现超低噪声（4 nV/√Hz；2.5 fA/√Hz）以及非常高的输入阻抗。

凭借1.3 pF的输入电容、低噪声（4 nV/√Hz）、低失调电压（最大2 mV）和1050 MHz -3 dB带宽，ADA4817-1/ADA4817-2非常适合用于数据采集前端以及宽带跨阻应用，例如光电二极管前置放大器。

由于其宽电源电压范围（5 V至10 V）以及能够在单电源或双电源下工作的能力，ADA4817-1/ADA4817-2被设计用于多种应用中，包括有源滤波和模数转换器（ADC）驱动。ADA4817-1提供3 mm x 3 mm、8引脚LFCSP和8引脚SOIC封装，而ADA4817-2则提供4 mm x 4 mm、16引脚LFCSP封装。这些封装具有低失真引脚布局，可改善二次谐波失真并简化电路板布局。它们还具有一个外露焊盘，为印刷电路板（PCB）提供了低热阻路径。EPAD使热量传递更有效，并提高了可靠性。这些产品的工作温度范围为扩展工业温度范围-40°C至+105°C。

• 高速 -3 dB 带宽（G = 1, RL = 100Ω）：1050 MHz
• 转换速率：870 V/µs
• 0.7% 建立时间：9 ns
• 输入偏置电流：典型值 2 pA
• 输入电容：
  • 共模电容：典型值 1.3 pF
  • 差分模式电容：典型值 0.1 pF
• 低输入噪声：
  • 电压噪声：在 100 kHz 时为 4 nV/√Hz
  • 电流噪声：在 100 kHz 时为 2.5 fA/√Hz
• 低失真：在 10 MHz 时为 -90 dBc（G = 1, RL = 1 kΩ）
• 线性输出电流：40 mA
• 每个放大器的电源静态电流：典型值 19 mA
• 每个放大器的掉电电源静态电流：典型值 1.5 mA

• 光电二极管放大器
• 数据采集前端
• 仪器
• 滤波器
• ADC驱动器
• 输出缓冲器
