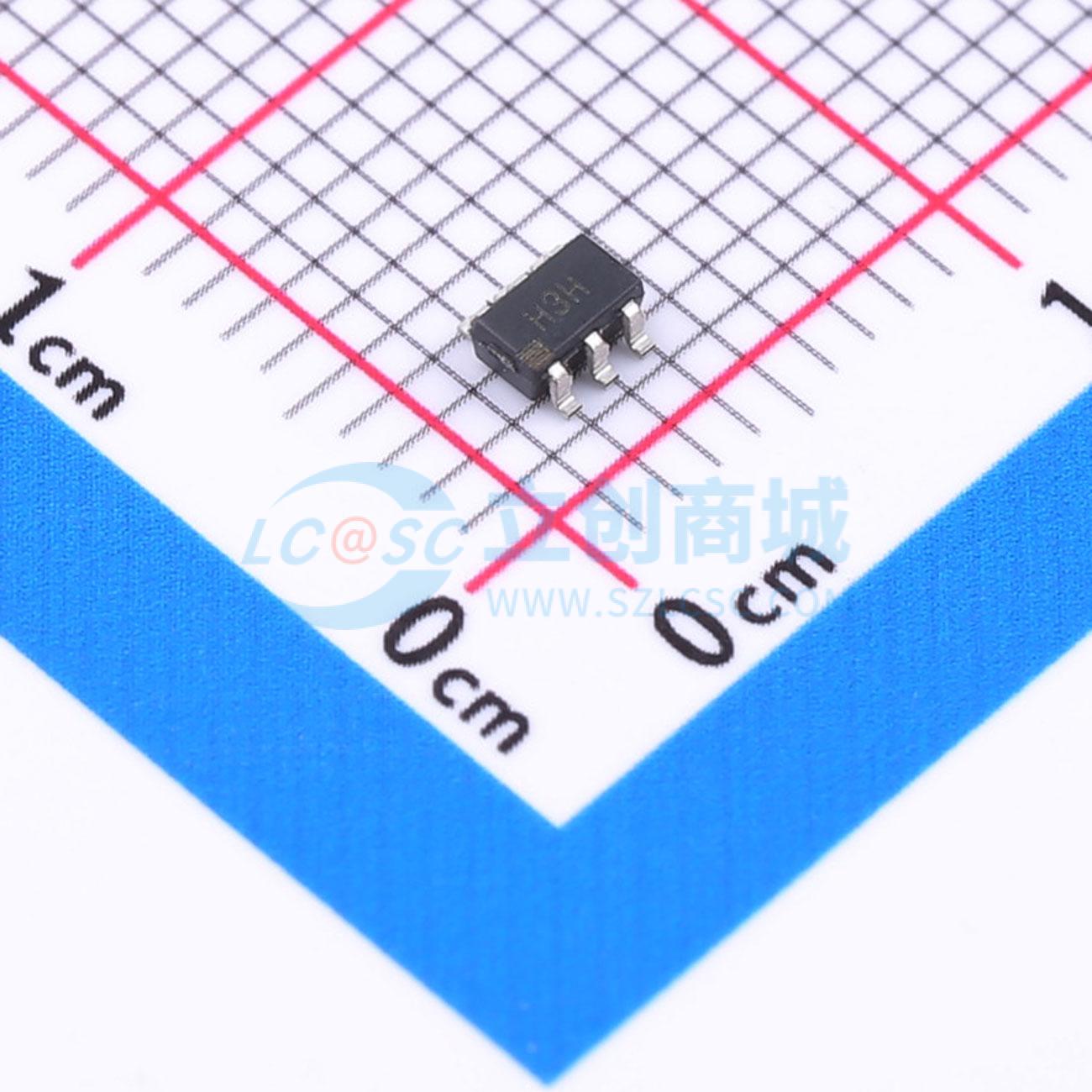

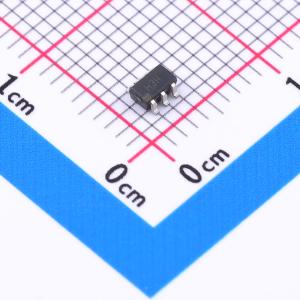

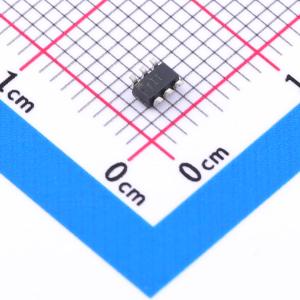

温馨提醒：图片仅供参考，商品以实物为准

ADA4805-1ARJZ-R2

0.2 uV/°C 失调漂移、105 MHz 低功耗、低噪声、轨到轨放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

描述: 0.2μV/°C失调漂移、105MHz低功耗、低噪声、轨到轨放大器
品牌名称: ADI(亚德诺)
商品型号: ADA4805-1ARJZ-R2
商品编号: C654222
商品封装: SOT-23-6
包装方式: 编带
商品毛重: 0.060853克(g)

商品参数

	属性	参数值
	商品目录	运算放大器
	放大器数	单路
	最大电源宽度(Vdd-Vss)	10V
	轨到轨	-
	增益带宽积(GBP)	-
	输入失调电压(Vos)	125uV
	输入失调电压温漂(Vos TC)	1.5uV/℃
	压摆率(SR)	220V/us
	输入偏置电流(Ib)	720nA

	属性	参数值
	输入失调电流(Ios)	-
	噪声密度(eN)	5.9nV/√Hz@100kHz
	共模抑制比(CMRR)	133dB
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	-
	输出电流	-
	工作温度	-40℃~+125℃
	单电源	2.7V~10V
	双电源(Vee~Vcc)	-1.5V~5V

商品概述

高速电压反馈、轨到轨输出放大器，具有 500 μA 的极低静态电流，是低功耗、高分辨率数据转换系统的理想选择。尽管功耗很低，但这些器件仍能提供出色的整体性能。它们在 +1 增益下具有 105 MHz 高带宽、160 V/μs 高压摆率和 125 μV 低输入失调电压最大值。关断引脚允许将静态电源电流进一步降低至 2.9 μA。对于电源敏感型应用，关断模式可提供极快的开启时间，为 3 μs。它可在两次 ADC 采样之间关断放大器，从而允许用户动态管理放大器功耗。 ADI 公司专有的超快速互补双极性(XFCB)工艺可实现低电压和低电流噪声 (5.9 nV/√Hz，0.6 pA/√Hz)。采用 ±1.5 V 至 ±5 V 宽范围电源电压以及 3 V 和 5 V 单电源供电，是高速、低功耗仪器仪表的理想选择。提供 6 引脚 SOT - 23 和 6 引脚 SC70 以及 8 引脚 MSOP 封装。这些放大器的额定工作温度范围为 -40°C 至 +125°C 工业温度范围。

商品特性

低输入失调电压：125 μV(最大值)
低输入失调电压温漂 0.2 μV/°C(典型值) 1.5 μV/°C(最大值)
超低电源电流：每个放大器 500 μA
额定电源电压：Vs = 3 V、5 V、±V
高速性能−3 dB 带宽：105 MHz 压摆率：160 V/μs 0.7% 建立时间：35 ns
轨到轨输出
输入共模范围：-Vs - 0.1 V 至 +Vs − 1 V
低噪声：5.9 nV/√Hz (100 kHz)；0.6 pA/√Hz (100 kHz)
低失真：−102 dBc/−126 dBc HD2/HD3 (100 kHz)
低输入偏置电流：470 nA(典型值)
动态功耗调节开启时间：3 μs(最大值，完全建立)
小型封装 6 引脚 SC70、6 引脚 SOT - 23 和 8 引脚 MSOP

应用领域

高分辨率、高精度模数转换器(ADC)驱动器
电池供电仪器仪表
微功耗有源滤波器
便携式 POS 终端机
有源 RFID 读卡器
光电倍增管
ADC 基准电压缓冲器
