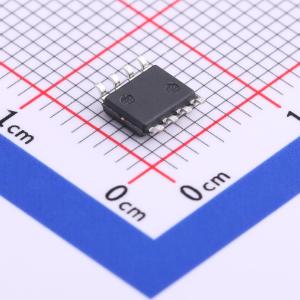

ADA4530-1ARZ

ADA4530-1是一款fA级 (10⁻¹⁵A) 输入偏置电流运算放大器，适合用作静电计，同时集成了保护环缓冲器。其工作电压范围是4.5 V至16 V，可采用常规5 V和10 V单电源以及 ±2.5 V和 ±5 V双电源系统供电。 该器件提供超低输入偏置电流，并且在25°C和125°C下对输入偏置电流进行过生产测试，以确保器件达到用户系统的性能目标。集成式保护环缓冲器用于隔离输入引脚以防受到印刷电路板 (PCB) 漏电流的影响，而且能减少电路板元件数，简化系统设计。ADA4530-1采用工业标准8引脚SOIC表贴封装，独特的引脚排列经过优化，可防止敏感输入引脚、电源和输出引脚之间的信号耦合，同时简化保护环走线的布线。 ADA4530-1还具有低失调电压、低失调漂移、低电压噪声和电流噪声特性，适合要求极低漏电流的应用。 为使系统的动态范围最大，ADA4530-1具有轨到轨输出级，在10 kΩ负载下，其通常可驱动至供电轨的30 mV范围内。 ADA4530-1的工作温度范围为 -40°C至 +125°C工业温度范围内，采用8引脚SOIC封装。

• 低输入偏置电流：±20 fA（最大值，TA = 25°C，通过生产测试保证）；±20 fA（最大值， -40°C < TA < +85°C）；±250 fA（最大值， -40°C < TA < +125°C，通过生产测试保证）
• 低失调电压：50 μV（最大值，额定CMRR范围）
• 失调电压漂移：±0.13 μV/°C（典型值），±0.5 μV/°C（最大值）
• 集成保护环缓冲器具有100 μV最大失调
• 低电压噪声密度：14 nV/√Hz（10 kHz）
• 宽带宽：2 MHz
• 单位增益交越
• 电源电压：4.5 V至16 V（±2.25 V至 ±8 V）
• 工作温度： -40°C至 +125°C
• 长期失调电压漂移（10,000小时）：0.5 μV（典型值）
• 温度迟滞：1.5 μV（典型值）

• 实验室和分析仪器仪表：分光光度计、色谱仪、质谱仪、恒电位和恒电流库仑分析
• 仪器仪表：皮安安培计、库仑计
• 用于光电二极管、电离室和工作电极测量的跨阻放大器 (TIA)
• 用于化学传感器和容性传感器的高阻抗缓冲器
