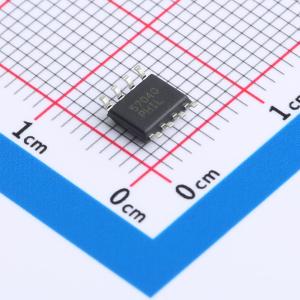

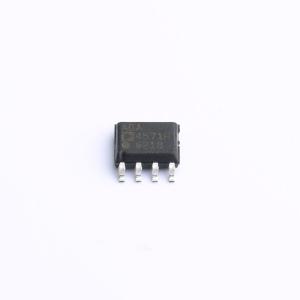

温馨提醒：图片仅供参考，商品以实物为准
ADA4571BRZ-R7
集成式AMR角度传感器和信号调节器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是各向异性磁阻（AMR）传感器，集成信号调节放大器和ADC驱动器。可产生两个模拟输出，指示周围磁场的角位置。由一个封装内的两个管芯组成，即AMR传感器和固定增益（标称G = 40）仪表放大器。可提供与旋转磁场角度相关的干净且放大的余弦和正弦输出信号。输出电压范围与电源电压成比例。传感器包含两个惠斯通电桥，彼此相对成45°角。x-y传感器平面中的旋转磁场可提供两个正弦输出信号，其频率是传感器与磁场方向之间角度的两倍。在x-y平面的均匀磁场中，输出信号与z方向（气隙）的物理位置无关。采用8引脚SOIC封装。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4571BRZ-R7
- 商品编号
- C654133
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.131克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 位置传感器 | |
| 类型 | 磁位置传感器 | |
| 工作电压 | 2.7V~5.5V | |
| 旋转角度范围 | 180° | |
| 工作电流 | 4.5mA |
| 属性 | 参数值 | |
|---|---|---|
| 模组 | 否 | |
| 长度 | 4.9mm | |
| 宽度 | 3.9mm | |
| 工作温度 | -40℃~+125℃ |
商品特性
- 高精度780°角度传感器
- 最大角度误差0.5°
- 模拟正弦和余弦输出
- 比例输出电压
- 低热漂移和寿命漂移
- 支持SAR或Σ-∆模数转换器（ADC）驱动
- 磁电阻（MR）桥温度补偿模式
- 温度范围：-40℃至+150℃
- 抗电磁干扰
- 故障诊断
- VDD电压范围2.7 V至5.5 V
- 最小相位延迟
- 适用于汽车应用
- 提供8引脚SOIC封装
应用领域
- 绝对位置测量（线性和角度）
- 无刷直流电机控制和定位
- 执行器控制和定位
- 非接触式角度测量和检测
- 磁性角度位置传感
