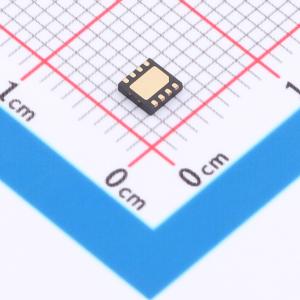

温馨提醒：图片仅供参考，商品以实物为准
ADA4528-2TCPZ-EP
精密、超低噪声、轨到轨输入/输出、零点漂移单通道运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ADA4528 - 2 - EP是一款超低噪声、零漂移运算放大器，具有轨到轨输入和输出摆幅。其失调电压为2.5 μV，失调电压漂移为0.015 μV/°C，典型噪声为97 nV峰 - 峰值（0.1 Hz至10 Hz，Av = +100 Ω），非常适合不能容忍误差源的应用。ADA4528 - 2 - EP的工作电源电压范围宽，为2.2 V至5.5 V，增益高，共模抑制比（CMRR）和电源抑制比（PSRR）指标出色，非常适合需要对低电平信号进行精密放大的应用，如位置和压力传感器、应变计以及医疗仪器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- ADA4528-2TCPZ-EP
- 商品编号
- C654126
- 商品封装
- MSOP-8
- 包装方式
- 托盘
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 双路 | |
| 增益带宽积(GBP) | 3MHz | |
| 输入偏置电流(Ib) | 220pA | |
| 输入失调电压(Vos) | 300nV | |
| 共模抑制比(CMRR) | 158dB | |
| 压摆率(SR) | 0.5V/us | |
| 输出电流 | 40mA | |
| 轨到轨 | 轨到轨输入,轨到轨输出 |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 2nV/℃ | |
| 静态电流(Iq) | 1.7mA | |
| 工作温度 | -55℃~+125℃ | |
| 单电源 | 2.2V~5.5V | |
| 双电源(Vee ~ Vcc) | -2.75V~-1.1V；1.1V~2.75V | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 噪声密度(eN) | 5.6nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 440pA |
商品概述
ADA4528-2-EP是一款超低噪声、零漂移运算放大器，具有轨到轨输入和输出摆幅。该器件失调电压为2.5 μV，失调电压漂移为0.015 μV/°C，典型噪声为97 nV p-p（0.1 Hz至10 Hz，Av = +100 Ω），非常适合不容许误差源的应用。 ADA4528-2-EP的工作电源电压范围为2.2 V至5.5 V，增益高，共模抑制比（CMRR）和电源抑制比（PSRR）规格出色，非常适合需要对低电平信号进行精密放大的应用，如位置和压力传感器、应变计和医疗仪器。 ADA4528-2-EP的工作温度范围为扩展工业温度范围（-55°C至+125°C），采用8引脚LFCSP封装。
商品特性
- 低失调电压：最大2.5 μV
- 低失调电压漂移：最大0.015 μV/°C
- 低噪声：f = 1 kHz、Av = +100时为5.6 nV/√Hz；f = 0.7 Hz至10 Hz、Av = +100时为97 nV p-p
- 开环增益：最小130 dB
- 共模抑制比（CMRR）：最小135 dB
- 电源抑制比（PSRR）：最小130 dB
- 单位增益交越频率：4 MHz
- 增益带宽积：Av = +100时为3 MHz
- -3 dB闭环带宽：6.2 MHz
- 单电源工作：2.2 V至5.5 V
- 双电源工作：±1.1 V至±2.75 V
- 轨到轨输入和输出（RRIO）
- 单位增益稳定
- 扩展工业温度范围：-55°C至+125°C
- 受控制造基线
- 1个组装/测试地点
- 1个制造地点
- 产品变更通知
- 可应要求提供鉴定数据
应用领域
- 热电偶/热电堆
- 称重传感器和电桥传感器
- 精密仪器
- 电子秤
- 医疗仪器
- 手持式测试设备
