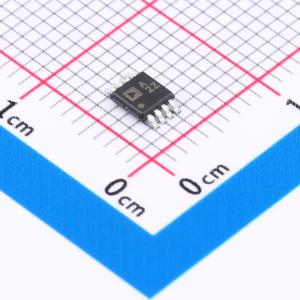

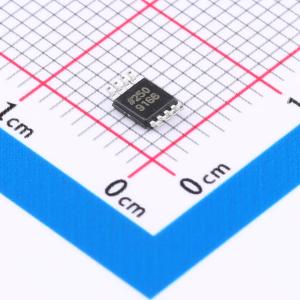

温馨提醒：图片仅供参考，商品以实物为准

ADA4500-2ARMZ-R7

10 MHz，14.5 nV/√Hz，轨到轨输入输出，零输入交越失真放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 10MHZ、14.5NV/√HZ、RRIO、零输入交越失真双通道运算放大器
品牌名称: ADI(亚德诺)
商品型号: ADA4500-2ARMZ-R7
商品编号: C654109
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.059克(g)

商品参数

	属性	参数值
	商品目录	精密运放
	放大器数	双路
	增益带宽积(GBP)	10MHz
	输入偏置电流(Ib)	0.3pA
	输入失调电压(Vos)	120uV
	共模抑制比(CMRR)	110dB
	压摆率(SR)	8.7V/us
	输出电流	75mA
	轨到轨	轨到轨输入,轨到轨输出

	属性	参数值
	输入失调电压温漂(Vos TC)	800nV/℃
	静态电流(Iq)	1.65mA
	工作温度	-40℃~+125℃
	单电源	2.7V~5.5V
	双电源(Vee ~ Vcc)	1.35V~2.75V；-2.75V~-1.35V
	最大电源宽度(Vdd-Vss)	5.5V
	噪声密度(eN)	14.5nV/√Hz@1kHz
	输入失调电流(Ios)	0.3pA

商品概述

ADA4500 - 2 是一款双路 10 MHz、14.5 nV/√Hz 的低功耗放大器，在 2.7 V 至 5.5 V 单电源供电下可实现轨到轨输入和输出摆幅。它与 +3.0 V、+3.3 V、+5.0 V 和 ±2.5 V 等行业标准标称电压兼容。该放大器采用了一种新颖的零交越失真电路拓扑，在整个轨到轨输入共模范围内具有高线性度，具备出色的电源抑制比（PSRR）和共模抑制比（CMRR）性能，且不会出现传统互补轨到轨输入级的交越失真。由此得到的运算放大器还具有出色的精度、宽带宽和极低的偏置电流。这些特性的组合使 ADA4500 - 2 成为精密传感器应用的理想选择，因为它能将电源变化引起的误差降至最低，并在整个输入电压范围内保持高 CMRR。ADA4500 - 2 也是驱动模数转换器（ADC）的优秀放大器，因为其输出不会随共模电压而失真，这使 ADC 能够利用其整个输入电压范围，从而最大化转换子系统的动态范围。传感器、手持仪器、精密信号调理和病人监护仪等许多应用都能从 ADA4500 - 2 的特性中受益。 ADA4500 - 2 适用于扩展工业温度范围（ - 40°C 至 +125°C），并提供标准的 8 引脚 MSOP 和 8 引脚 LFCSP 封装。

商品特性

电源抑制比（PSRR）：最小 98 dB
共模抑制比（CMRR）：最小 95 dB
失调电压：最大 120 μV
单电源工作：2.7 V 至 5.5 V
双电源工作：±1.35 V 至 ±2.75 V
宽带宽：10 MHz
轨到轨输入和输出
低噪声：0.1 Hz 至 10 Hz 为 2 μV p - p，1 kHz 时为 14.5 nV/√Hz
极低的输入偏置电流：最大 2 pA

应用领域

压力和位置传感器
远程安全系统
医疗监护仪
过程控制
危险探测器
光电二极管应用
