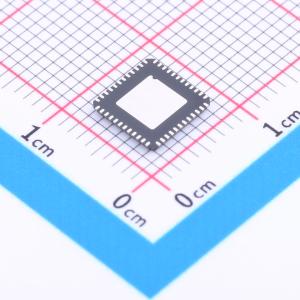

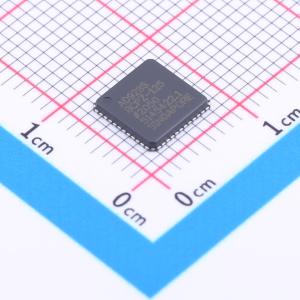

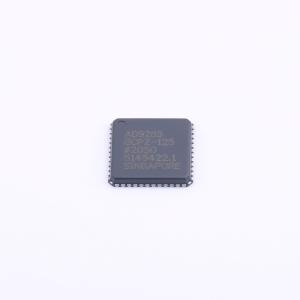

温馨提醒：图片仅供参考，商品以实物为准

AD9233BCPZ-125

12位、80 MSPS/105 MSPS/125 MSPS、1.8 V模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD9233是一款单芯片、12位、80 MSPS/ 105 MSPS/125 MSPS模数转换器(ADC)，采用1.8 V单电源供电，内置一个高性能采样保持放大器(SHA)和片内基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在125 MSPS数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。利用宽带宽、真差分采样保持放大器(SHA)，用户可以选择包括单端应用在内的各种输入范围和偏置。该器件适用于满量程输入信号在连续通道间切换的多路复用系统，以及采用远超过奈奎斯特速率频率的单通道输入采样。与以前的模数转换器相比，AD9233的功耗与成本均有所降低，适用于通信、成像和医疗超声等应用。采用一个差分时钟输入来控制所有内部转换周期。一个占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。数字输出数据格式为偏移二进制、格雷码或二进制补码。一个数据输出时钟(DCO)用来确保接收逻辑具有正确的锁存时序。AD9233采用48引脚LFCSP封装，额定温度范围为 -40°C至+85°C工业温度范围。
品牌名称: ADI(亚德诺)
商品型号: AD9233BCPZ-125
商品编号: C653322
商品封装: LFCSP-48-EP(7x7)
包装方式: 托盘
商品毛重: 2.798克(g)

商品参数

商品概述

AD9233是一款单芯片、12位、80 MSPS/ 105 MSPS/125 MSPS模数转换器(ADC)，采用1.8 V单电源供电，内置一个高性能采样保持放大器(SHA)和片内基准电压源。它采用多级差分流水线架构，内置输出纠错逻辑，在125 MSPS数据速率时可提供12位精度，并保证在整个工作温度范围内无失码。利用宽带宽、真差分采样保持放大器(SHA)，用户可以选择包括单端应用在内的各种输入范围和偏置。该器件适用于满量程输入信号在连续通道间切换的多路复用系统，以及采用远超过奈奎斯特速率频率的单通道输入采样。与以前的模数转换器相比，AD9233的功耗与成本均有所降低，适用于通信、成像和医疗超声等应用。采用一个差分时钟输入来控制所有内部转换周期。一个占空比稳定器(DCS)用来补偿较大的时钟占空比波动，同时保持出色的ADC总体性能。数字输出数据格式为偏移二进制、格雷码或二进制补码。一个数据输出时钟(DCO)用来确保接收逻辑具有正确的锁存时序。 AD9233采用48引脚LFCSP封装，额定温度范围为 -40°C至+85°C工业温度范围。

商品特性

1.8 V模拟电源供电
1.8 V至3.3 V输出电平
SNR：69.5 dBc(70.5 dBFS，至70 MHz输入)
SFDR：85 dBc(至70 MHz输入)
低功耗：395 mW @125 MSPS
差分输入、650 MHz带宽
片内基准电压源和采样保持放大器
DNL：±0.15 LSB
灵活的模拟输入范围：1 V p-p至2 V p-p
数据格式：偏移二进制、格雷码或二进制补码
时钟占空比稳定器
数据输出时钟
串行端口控制内置可选数字测试码生成功能可编程时钟与数据对准
AD9233采用1.8 V单电源供电，而数字输出驱动器采用一个独立的电源供电，以适应1.8 V至3.3 V逻辑
取得专利的SHA输入在高达225 MHz的输入频率时仍保持出色的性能
时钟占空比稳定器(DCS)在较宽的时钟脉冲宽度范围内仍保持ADC的整体性能
标准串行端口接口支持各种产品特性和功能，例如：数据格式化(偏移二进制、二进制补码或格雷码)、启用时钟DCS、掉电模式以及基准电压模式等
AD9233与AD9246引脚兼容，使12位产品可轻松升级至14位产品

应用领域

超声设备
中频采样的通信接收机
IS-95、CDMA-One、IMT-2000
电池供电仪表
手持式示波仪
低成本数字示波器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	125MHz
	通道数	1
	工作电压	1.8V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	1.2LSB
	工作温度	-40℃~+85℃
	信噪比	69.5dB
	时钟/振荡器	外置
	基准电压源	内置
	基准电压源温漂	95ppm/℃
