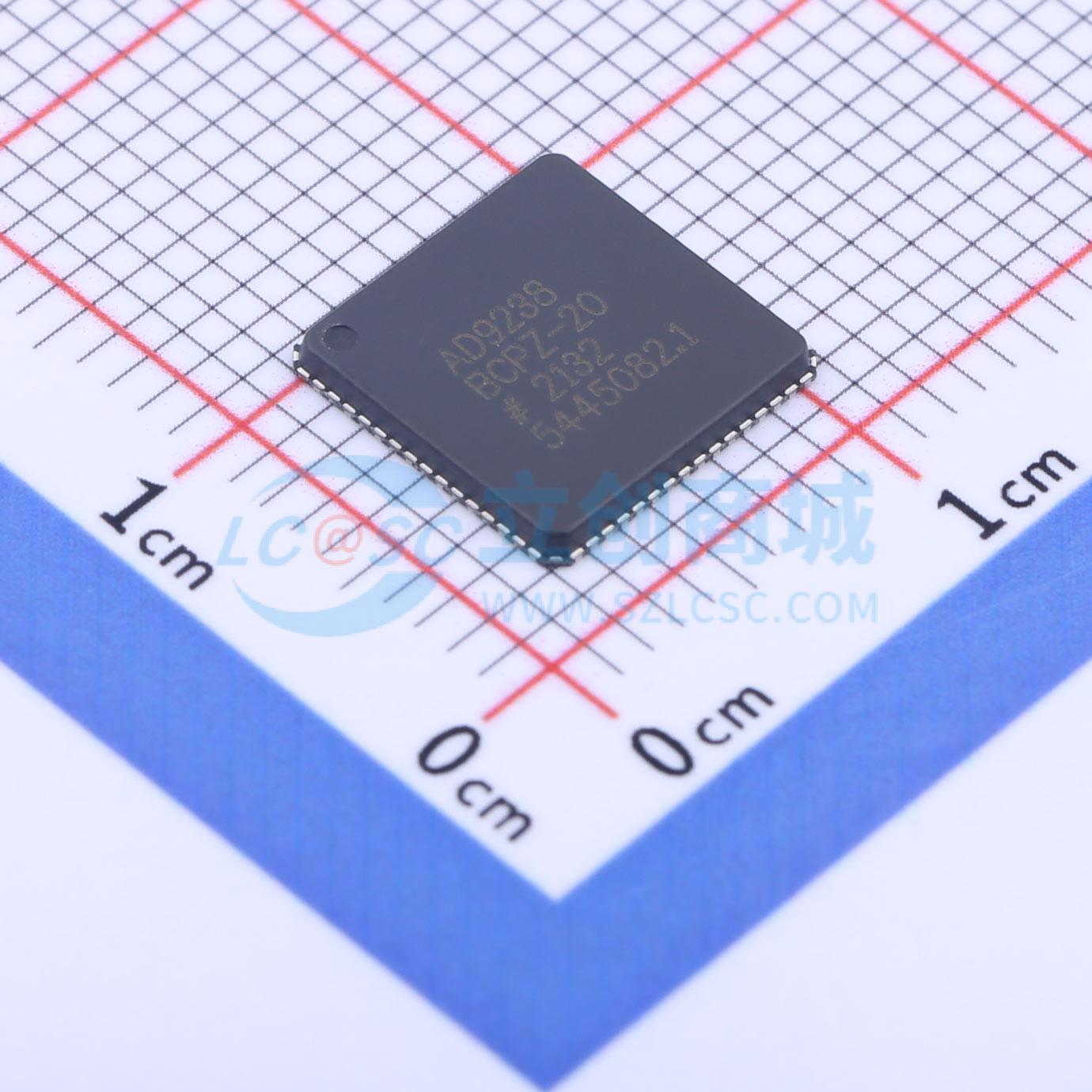

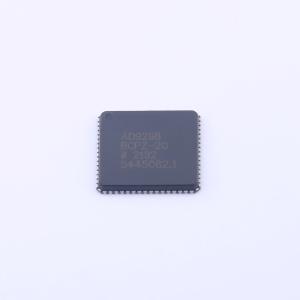

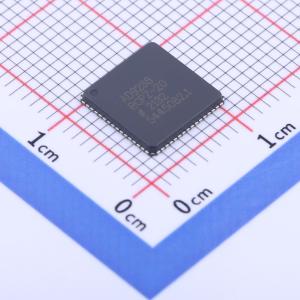

AD9238BCPZ-20

AD9238是一款双路、3 V、12位、20 MSPS/40 MSPS/65 MSPS的模数转换器（ADC）。它具备双路高性能采样保持放大器（SHA）和一个集成式电压基准。AD9238采用多级差分流水线架构，并带有输出误差校正逻辑，可提供12位精度，并保证在高达65 MSPS的数据速率下，整个工作温度范围内无漏码。宽带宽差分SHA支持多种用户可选的输入范围和偏移，包括单端应用。它适用于各种应用，包括在连续通道中切换满量程电压电平的多路复用系统，以及对远超奈奎斯特速率的频率输入进行采样。 双单端时钟输入用于控制所有内部转换周期。提供占空比稳定器，可补偿时钟占空比的大幅变化，使转换器保持出色性能。数字输出数据以直二进制或二进制补码格式呈现。超范围信号表示溢出状态，可与最高有效位配合使用以确定低溢出或高溢出。

• 集成双路12位ADC
• 单3 V电源供电（2.7 V至3.6 V）
• 信噪比（SNR）= 70 dB（至奈奎斯特频率，AD9238 - 65）
• 无杂散动态范围（SFDR）= 80.5 dBc（至奈奎斯特频率，AD9238 - 65）
• 低功耗：65 MSPS时每通道300 mW
• 差分输入，3 dB带宽为500 MHz
• 出色的串扰抑制能力 > ±5 dB
• 灵活的模拟输入：1 V p-p至2 V p-p范围
• 偏移二进制或二进制补码数据格式
• 时钟占空比稳定器
• 输出数据复用选项

• 超声设备
• 直接转换或中频采样接收器（WB - CDMA、CDMA2000、WiMAX）
• 电池供电仪器
• 手持式示波表
• 低成本数字示波器
