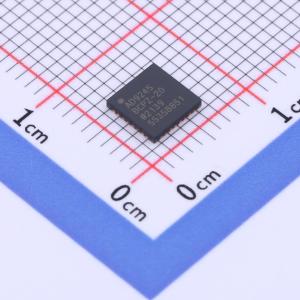

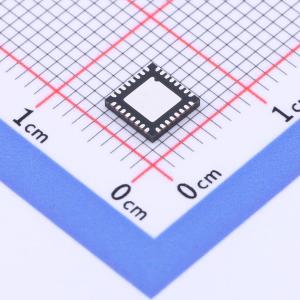

温馨提醒：图片仅供参考，商品以实物为准

AD9245BCPZRL7-20

14位 20/40/65/80 MSPS 3V A/D 转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款单3V电源、14位、20 MSPS/40 MSPS/65 MSPS/80 MSPS的模数转换器 (ADC)，具有高性能采样保持放大器 (SHA) 和电压基准。采用多级差分流水线架构和输出误差校正逻辑，可在整个工作温度范围内提供14位精度，并保证无漏码。宽带宽、真正的差分SHA允许用户选择各种输入范围和共模，包括单端应用。适用于在连续通道中切换满量程电压电平的多路复用系统，以及以远超奈奎斯特速率对单通道输入进行采样。与以前的模数转换器相比，具有节能和成本低的优势，适用于通信、成像和医学超声等应用。
品牌名称: ADI(亚德诺)
商品型号: AD9245BCPZRL7-20
商品编号: C653358
商品封装: LFCSP-32(5x5)
包装方式: 编带
商品毛重: 0.1克(g)

商品参数

商品概述

AD9245是一款单片、单3 V电源、14位、20 MSPS/40 MSPS/65 MSPS/80 MSPS模数转换器（ADC），具有高性能采样保持放大器（SHA）和电压基准。AD9245采用多级差分流水线架构，并带有输出误差校正逻辑，可提供14位精度，并保证在整个工作温度范围内无漏码。宽带宽、真正的差分SHA允许用户选择多种输入范围和共模，包括单端应用。它适用于在连续通道中切换满量程电压电平的多路复用系统，以及对频率远超奈奎斯特速率的单通道输入进行采样。与以往的模数转换器相比，AD9245具有节能和低成本的优势，适用于通信、成像和医疗超声等应用。

商品特性

单3 V电源供电（2.7 V至3.6 V）
至奈奎斯特频率时，SNR = 72.7 dBc
至奈奎斯特频率时，SFDR = 83.0 dBc
低功耗：80 MSPS时为366 mW，65 MSPS时为300 mW，40 MSPS时为165 mW，20 MSPS时为90 mW
差分输入，带宽为500 MHz
片内基准和采样保持
DNσ = ±0.5 LSB
灵活的模拟输入：1 V p-p至2 V p-p范围
偏移二进制或二进制补码数据格式
时钟占空比稳定器

应用领域

医学成像设备
通信接收机中的中频采样（WCDMA、CDMA-One、CDMA-2000和TDS-CDMA）
电池供电仪器
手持式示波表
频谱分析仪

数据手册PDF

放大查看下载PDF

优惠活动

9.1折

购买数量

(1500个/圆盘，最小起订量 1 个)

个

起订量：1 个1500个/圆盘

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	20MHz
	通道数	1
	工作电压	2.7V~3.6V
	接口类型	-
	差分输入	是

	属性	参数值
	积分非线性	1.2LSB
	工作温度	-40℃~+85℃
	信噪比	73.5dB
	时钟频率(fc)	20MHz；1MHz~20MHz
	基准电压源	内置
	基准电压源温漂	12ppm/℃
	静态电流	30mA
