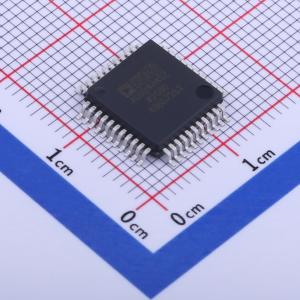

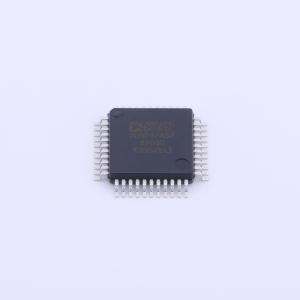

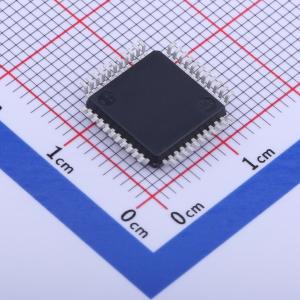

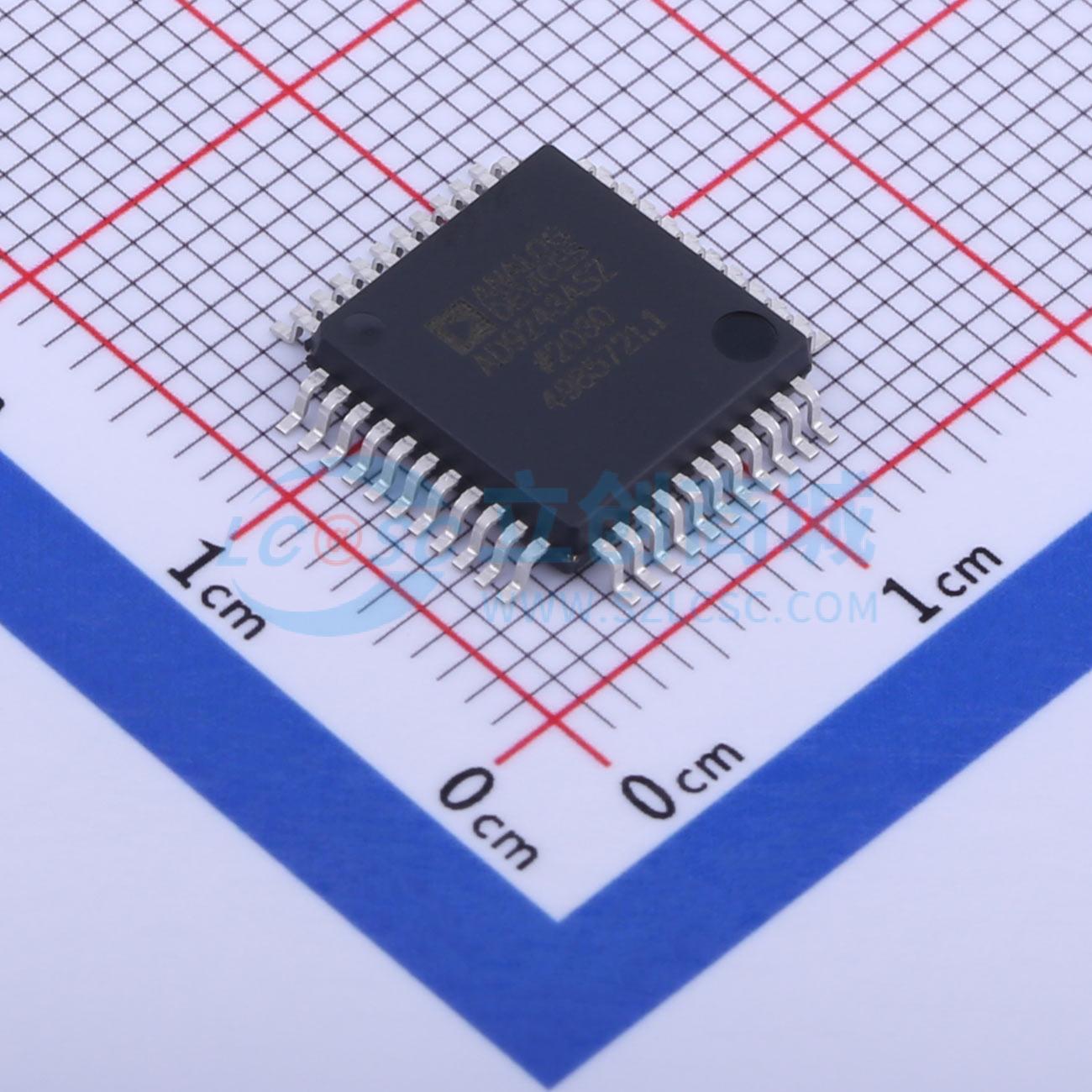

AD9243ASZRL

完整14位、3 MSPS单芯片ADC

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 它结合了低成本、高速CMOS工艺和新颖架构，以较低的功耗和成本实现了现有混合实现方案的分辨率和速度。它是一款完整的单片ADC，带有片上高性能、低噪声采样保持放大器和可编程电压基准。也可选择外部基准，以满足应用的直流精度和温度漂移要求。该器件采用多级差分流水线架构和数字输出误差校正逻辑，可保证在整个工作温度范围内无漏码
品牌名称: ADI(亚德诺)
商品型号: AD9243ASZRL
商品编号: C653354
商品封装: MQFP-44(10x10)
包装方式: 编带
商品毛重: 0.75克(g)

商品参数

商品概述

一款3 MSPS、单电源、14位模数转换器（ADC）。它结合了低成本、高速CMOS工艺和新颖架构，能以极低的功耗和成本实现现有混合实现方案的分辨率和速度。这是一款完整的单片ADC，片上集成了高性能、低噪声采样保持放大器和可编程电压基准。也可选择外部基准，以满足应用的直流精度和温度漂移要求。该器件采用多级差分流水线架构，并带有数字输出误差校正逻辑，可保证在整个工作温度范围内无漏码。 AD9243的输入具有高度灵活性，便于与成像、通信、医疗和数据采集系统进行接口。真正的差分输入结构允许采用不同输入范围的单端和差分输入接口。采样保持放大器（SHA）同样适用于在连续通道中切换满量程电压电平的多路复用系统，以及以高达并超过奈奎斯特速率的频率对单通道输入进行采样。此外，由于差分输入模式下的SHA在远超其规定的1.5 MHz奈奎斯特频率时仍能实现出色的动态性能，因此AD9243在采用直接中频下变频的通信系统中表现良好。采用单时钟输入来控制所有内部转换周期。数字输出数据以直接二进制输出格式呈现。超量程（OTR）信号指示溢出情况，可与最高有效位一起用于确定是低溢出还是高溢出。

商品特性

单片14位、3 MSPS A/D转换器
低功耗：110 mW
单+5 V电源
积分非线性误差：2.5 LSB
差分非线性误差：0.6 LSB
输入参考噪声：0.36 LSB
功能完备：片上采样保持放大器和电压基准
信噪比和失真比：79.0 dB
无杂散动态范围：91.0 dB
超量程指示器
直接二进制输出数据
44引脚MQFP封装

应用领域

成像
通信
医疗
数据采集

数据手册PDF

放大查看下载PDF

优惠活动

9.8折

购买数量

(800个/圆盘，最小起订量 1 个)

个

起订量：1 个800个/圆盘

总价金额：

￥ 0.00

近期成交5单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	14位
	采样率	3MHz
	通道数	1
	工作电压	5V
	接口类型	并行
	差分输入	是

	属性	参数值
	积分非线性	2.5LSB
	工作温度	-40℃~+85℃
	信噪比	76dB
	时钟频率(fc)	3MHz
	基准电压源	内置
	可变增益	不支持
