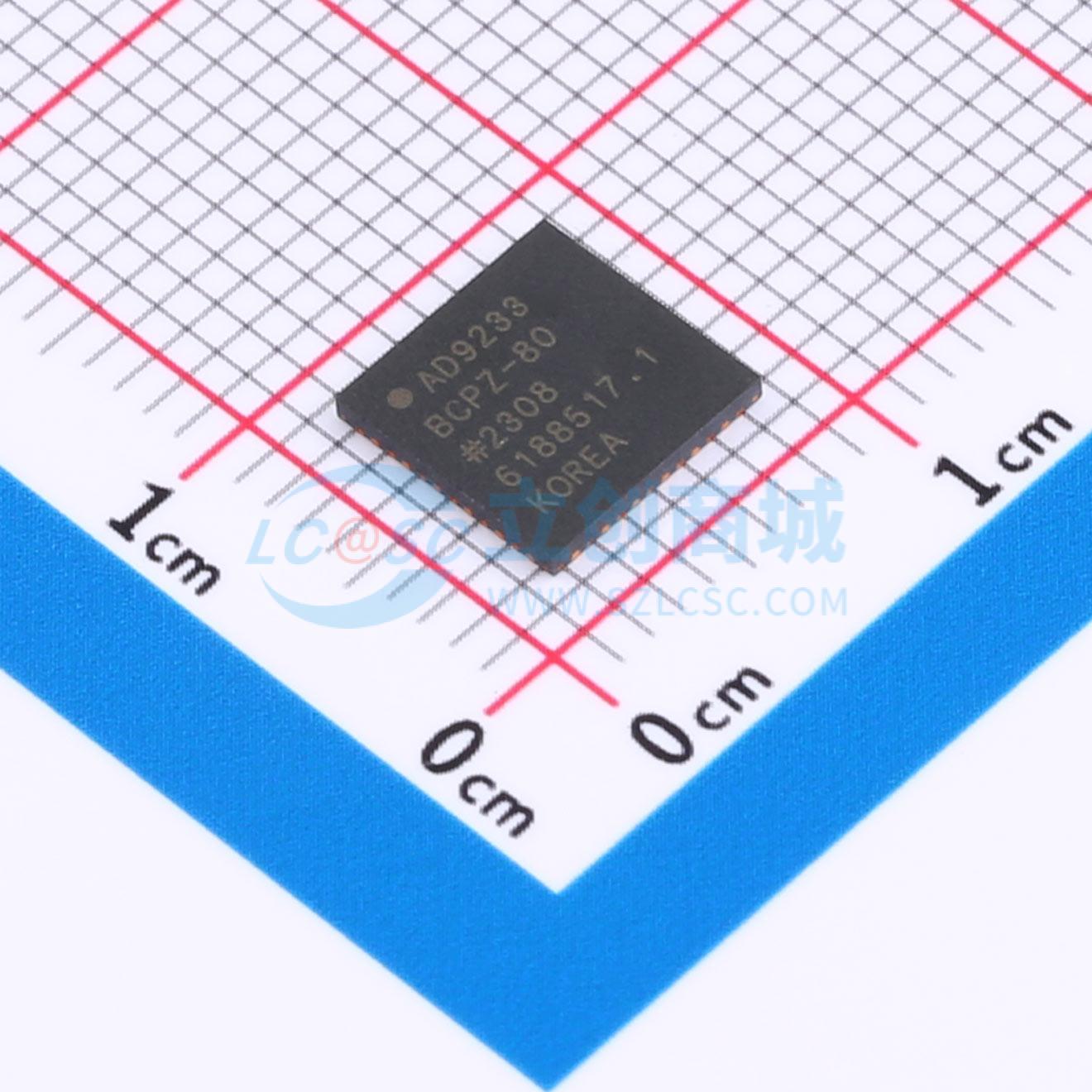

温馨提醒：图片仅供参考，商品以实物为准

AD9233BCPZ-80

12位、80 MSPS/105 MSPS/125 MSPS、1.8 V模数转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: AD9233是一款单电源1.8V供电的12位模数转换器，支持80MSPS、105MSPS和125MSPS采样率，具有片上电压参考和采样保持放大器。
品牌名称: ADI(亚德诺)
商品型号: AD9233BCPZ-80
商品编号: C653323
商品封装: LFCSP-48(7x7)
包装方式: 托盘
商品毛重: 0.2克(g)

商品参数

商品概述

AD9233是一款单片、单1.8 V电源供电、12位、80 MSPS/105 MSPS/125 MSPS模数转换器（ADC），具备高性能采样保持放大器（SHA）和片上电压基准。该产品采用多级差分流水线架构，并带有输出误差校正逻辑，可在125 MSPS数据速率下实现12位精度，且保证在整个工作温度范围内无漏码。宽带宽、真正的差分SHA支持多种用户可选的输入范围和偏移，包括单端应用。它适用于在连续通道中切换满量程电压电平的多路复用系统，以及对远超奈奎斯特速率的单通道输入进行采样。与以往的ADC相比，AD9233在功耗和成本方面更具优势，适用于通信、成像和医疗超声等应用。差分时钟输入控制所有内部转换周期。占空比稳定器（DCS）可补偿时钟占空比的大幅变化，同时保持出色的ADC整体性能。

商品特性

1.8 V模拟电源供电
1.8 V至3.3 V输出电源
输入频率达70 MHz时，SNR = 69.5 dBc（70.5 dBFS）
输入频率达70 MHz时，SFDR = 85 dBc
低功耗：125 MSPS时为395 mW
650 MHz带宽的差分输入
片上电压基准和采样保持放大器
DNL = ±0.15 LSB
灵活的模拟输入：1 V p-p至2 V p-p范围
偏移二进制、格雷码或二进制补码数据格式
时钟占空比稳定器
数据输出时钟
串口控制
内置可选数字测试模式生成
可编程时钟和数据对齐

应用领域

超声设备
通信接收机（IS-95、CDMA-One、IMT-2000）中的中频采样
电池供电仪器
手持式示波表
低成本数字示波器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(260个/托盘，最小起订量 1 个)

个

起订量：1 个260个/托盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	80MHz
	通道数	1
	工作电压	1.7V~1.9V
	接口类型	SPI
	差分输入	是

	属性	参数值
	积分非线性	1.2LSB
	工作温度	-40℃~+85℃
	信噪比	68.9dB
	时钟频率(fc)	80MHz
	基准电压源	内置
	静态电流	155mA
	全量程范围(FSR)	2V
