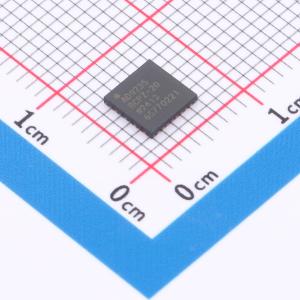

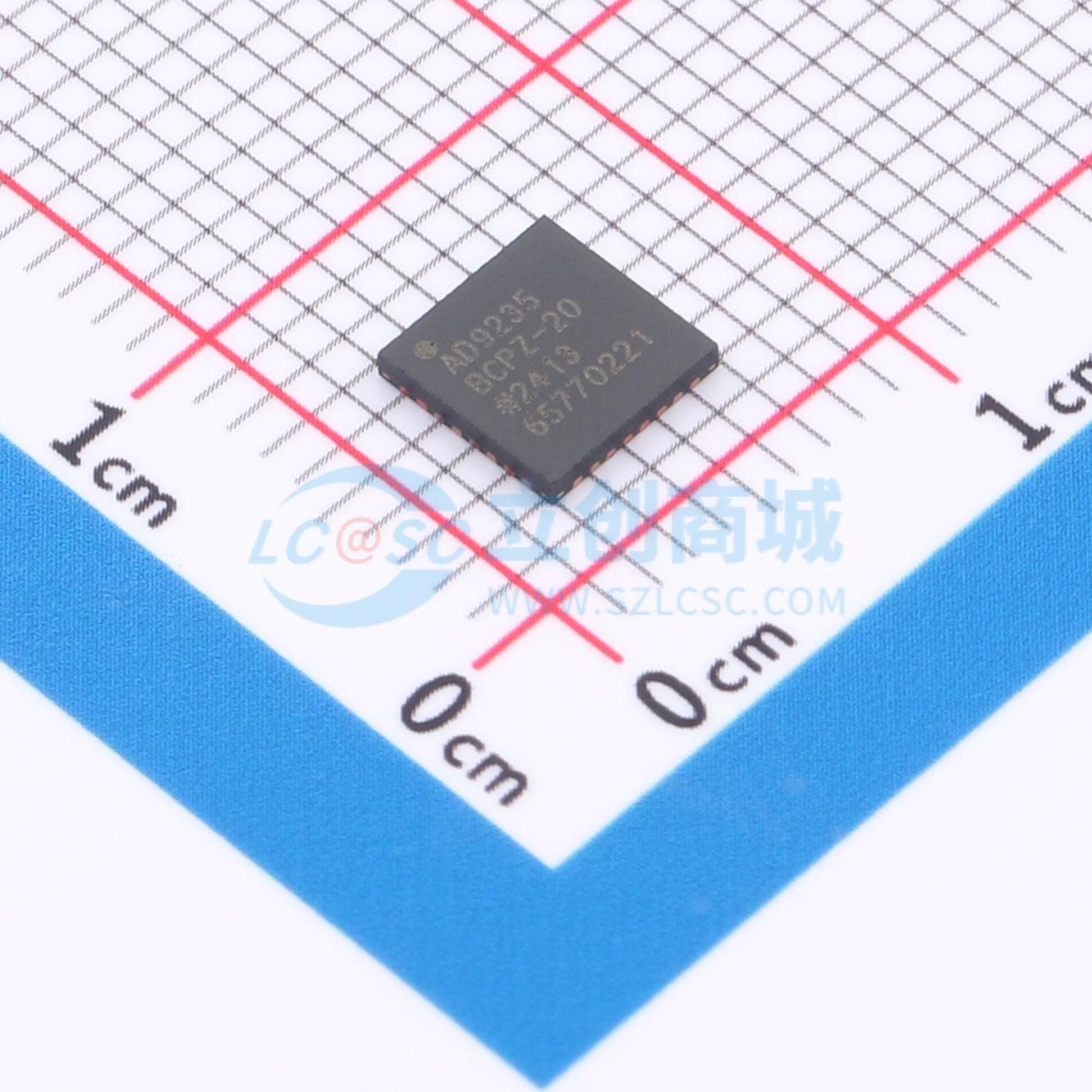

温馨提醒：图片仅供参考，商品以实物为准
AD9235BCPZ-20
12位、20/40/65 MSPS、3 V 模数转换器（ADC）
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- AD9235是一款单电源3V供电的12位20/40/65MSPS模数转换器(ADC)，具有高性能的采样保持放大器(SHA)和电压参考。
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9235BCPZ-20
- 商品编号
- C653326
- 商品封装
- LFCSP-32(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.552克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 20MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 积分非线性 | 0.8LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 70.8dB | |
| 时钟频率(fc) | 20MHz | |
| 基准电压源 | 内置 | |
| 基准电压源温漂 | 12ppm/℃ | |
| 静态电流 | 30mA |
商品特性
- 单3 V电源供电（2.7 V至3.6 V）
- 65 MSPS时信噪比为70 dBc
- 65 MSPS时无杂散动态范围为85 dBc
- 低功耗：65 MSPS时为300 mW
- 带宽为500 MHz的差分输入
- 片上参考和采样保持放大器
- 微分非线性误差为±0.4 LSB
- 灵活的模拟输入范围：1 V p-p至2 V p-p
- 偏移二进制或二进制补码数据格式
- 时钟占空比稳定器
应用领域
- 超声波设备
- 通信接收器中的中频采样 IS-95, CDMA-One, IMT-2000
- 电池供电的仪器
- 手持式示波表
- 低成本数字示波器
