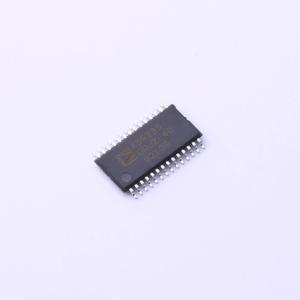

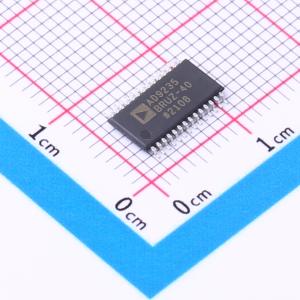

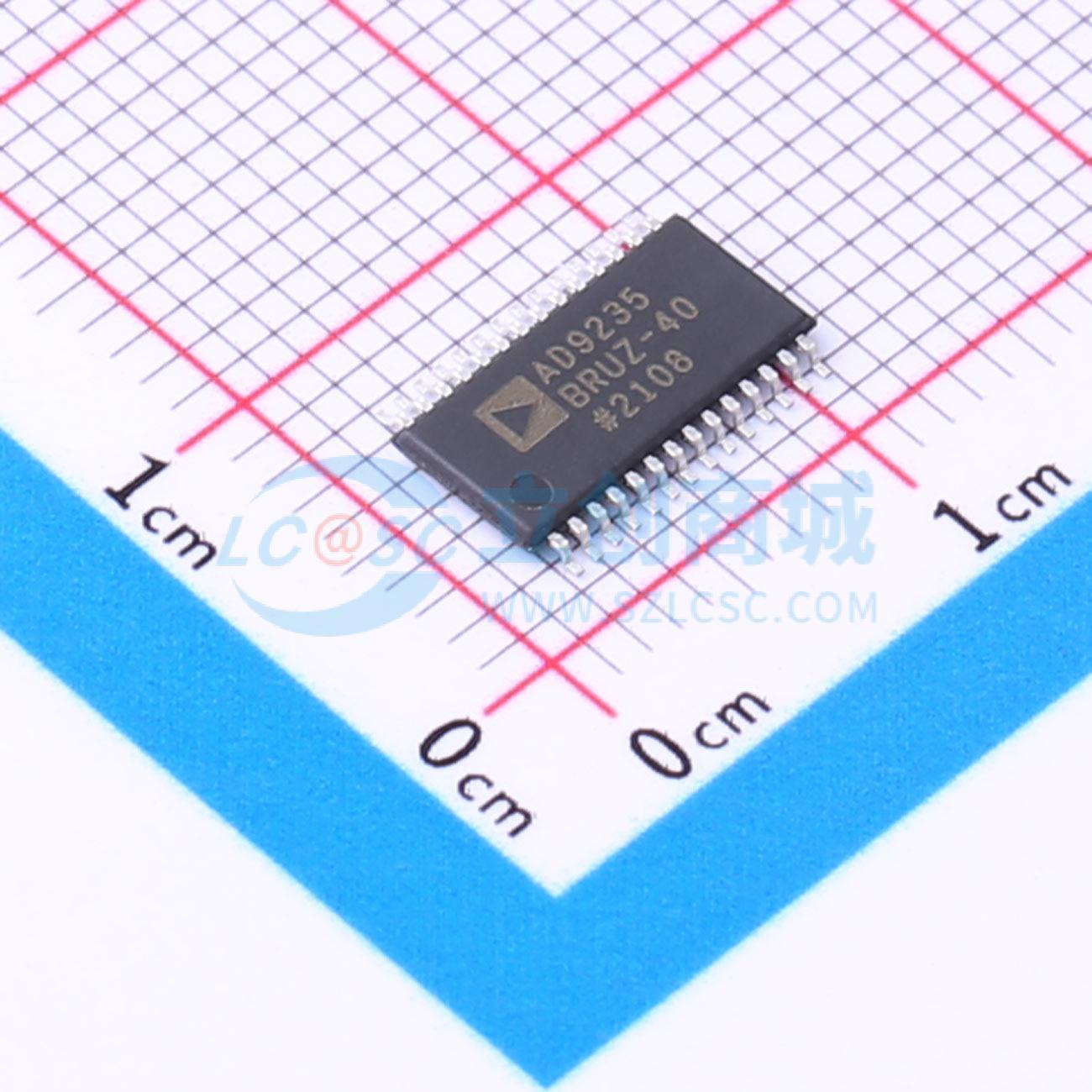

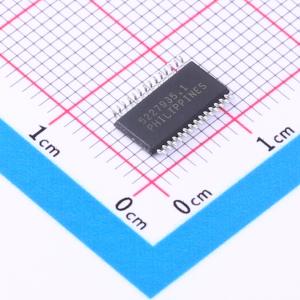

温馨提醒：图片仅供参考，商品以实物为准
AD9235BRUZRL7-40
12位，20/40/65 MSPS 3 V A/D 转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 12位、20/40/65 MSPS、3 V 模数转换器（ADC）
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD9235BRUZRL7-40
- 商品编号
- C653333
- 商品封装
- TSSOP-28
- 包装方式
- 编带
- 商品毛重
- 0.22克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 12位 | |
| 采样率 | 40MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 差分输入 | 是 | |
| 积分非线性 | 0.7LSB | |
| 工作温度 | -40℃~+85℃ | |
| 信噪比 | 70.6dB | |
| 时钟频率(fc) | 40MHz | |
| 基准电压源 | 内置 |
商品概述
AD9235 是一系列单片、单 3V 电源、12 位、20/40/65 MSPS 模数转换器 (ADC)。该系列产品具备高性能采样保持放大器 (SHA) 和电压基准。AD9235 采用多级差分流水线架构，并带有输出误差校正逻辑，可在 20/40/65 MSPS 数据速率下实现 12 位精度，并保证在整个工作温度范围内无漏码。 宽带宽、真正的差分 SHA 允许用户选择多种输入范围和偏移，包括单端应用。它适用于在连续通道中切换满量程电压电平的多路复用系统，以及对频率远超奈奎斯特速率的单通道输入进行采样。与之前的 ADC 相比，AD9235 兼具节能和低成本优势，适用于通信、成像和医疗超声等应用。 单端时钟输入用于控制所有内部转换周期。占空比稳定器 (DCS) 可补偿时钟占空比的大幅变化，同时保持出色的 ADC 整体性能。数字输出数据以自然二进制或二进制补码格式呈现。超量程 (OTR) 信号指示溢出情况，可与最高有效位配合使用，以确定是低溢出还是高溢出。 AD9235 采用先进的 CMOS 工艺制造，提供 28 引脚 TSSOP 和 32 引脚 LFCSP 封装，工作温度范围为工业级 -40°C 至 +85°C。
商品特性
- 单 3V 电源供电（2.7V 至 3.6V）
- 在 65 MSPS 时，SNR 至奈奎斯特频率可达 70 dBc
- 在 65 MSPS 时，SFDR 至奈奎斯特频率可达 85 dBc
- 低功耗：65 MSPS 时为 300 mW
- 差分输入，带宽 500 MHz
- 片上基准和 SHA
- DNL = ±0.4 LSB
- 灵活的模拟输入：1 V p-p 至 2 V p-p 范围
- 偏移二进制或二进制补码数据格式
- 时钟占空比稳定器
应用领域
- 超声设备
- 通信接收机 IS - 95、CDMA - One、IMT - 2000 中的中频采样
- 电池供电仪器
- 手持式示波表
- 低成本数字示波器
