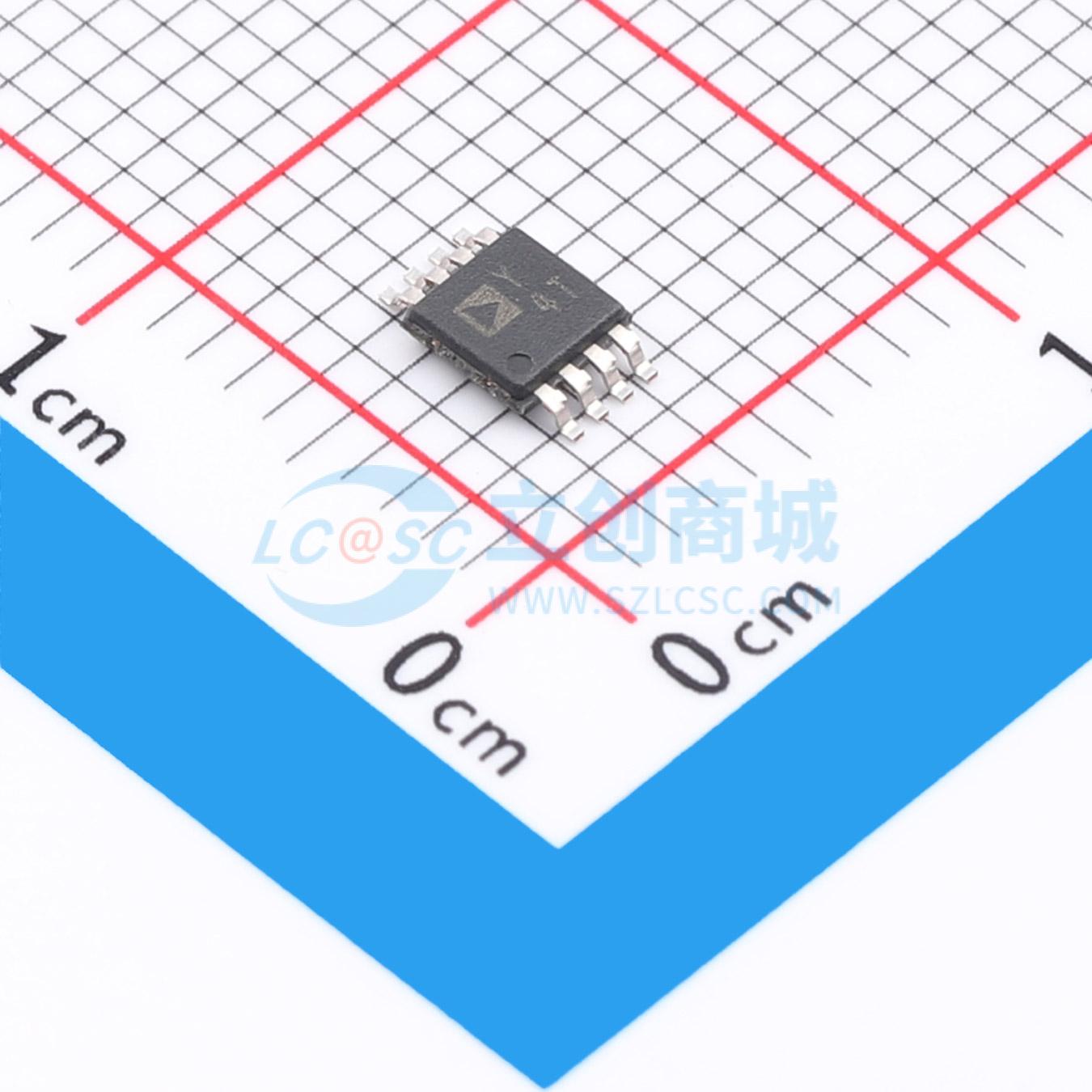

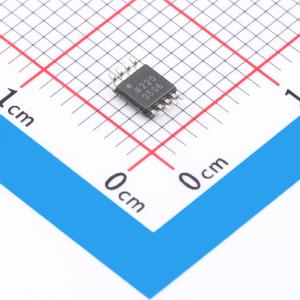

AD8421TRMZ-EP-R7

AD8421-EP是一款低成本、低功耗、极低噪声、超低偏置电流的高速仪表放大器，非常适合广泛的信号调理和数据采集应用。该产品具有极高的共模抑制比（CMRR），使其能够在宽温度范围内，在存在高频共模噪声的情况下提取低电平信号。 10 MHz带宽、35 V/μs压摆率和0.6 μs（至0.001%，G = 10）的建立时间，使AD8421-EP能够放大高速信号，在需要高通道数的多路复用系统应用中表现出色。即使在较高增益下，电流反馈架构也能保持高性能；例如，在G = 100时，带宽为2 MHz，建立时间为0.8 μs。AD8421-EP具有出色的失真性能，适用于振动分析等要求苛刻的应用。 AD8421-EP仅需2 mA的静态电流，即可提供3 nV/√Hz的输入电压噪声和200 fA/√Hz的电流噪声，是测量低电平信号的理想选择。对于高源阻抗应用，AD8421-EP采用创新的工艺技术和设计方法，使噪声性能仅受传感器限制。 AD8421-EP采用独特的保护方法，在确保输入稳健的同时，仍能保持极低的噪声。这种保护功能允许输入电压相对于相反电源轨达到40 V，而不会损坏器件。 单个电阻即可将增益设置为1至10,000。参考引脚可用于为输出电压施加精确的偏移。 AD8421-EP的工作温度范围为-55℃至+125℃，采用8引脚MSOP封装。

• 工作温度范围：-55℃至125℃
• 最大输入失调电压漂移：0.9 μV/℃
• 最大增益漂移：5 ppm/℃（G = 7）
• 低功耗，最大电源电流2.3 mA
• 低噪声，1 kHz时最大输入电压噪声3.2 nV/√Hz，1 kHz时电流噪声200 fA/√Hz
• 出色的交流特性：2 MHz带宽（G = 100），0.6 μs（至0.007%，G = 70）的建立时间，20 kHz时最小共模抑制比80 dB（G = 1）
• 高精度直流性能：最小共模抑制比84 dB（G = 7），最大输入偏置电流2 nA
• 输入相对于相反电源的保护电压可达40 V
• 单个电阻设置增益（G = 1至10,000）
