AD8494/AD8495/AD8496/AD8497是集成了热电偶冷端补偿器的精密仪表放大器。它们通过结合冰点参考和预校准放大器，直接从热电偶信号产生高电平（5 mV/°C）输出。这些器件可用作独立温度计或使用固定或远程设定点控制作为开关输出设定点控制器。

AD8494/AD8495/AD8496/AD8497可以由单端电源（低于3 V）供电，并且可以通过偏移参考输入来测量低于0°C的温度。为了最小化自发热，未加载的AD849x通常以180 μA的总电源电流工作，但它也能向负载提供超过±5 mA的电流。

AD8494和AD8496通过激光晶圆修整预校准以匹配J型（铁-康铜）热电偶的特性；AD8495和AD8497则通过激光修整以匹配K型（铬-铝）热电偶的特性。请参见表1了解每个部件的最佳环境温度范围。

AD8494/AD8495/AD8496/AD8497允许使用多种电源电压。在5 V单电源下，5 mV/°C的输出使这些设备几乎可以覆盖热电偶1000度的温度范围。AD8494/AD8495/AD8496/AD8497也可与3 V电源一起使用，使它们可以直接连接到较低电源的ADC。此外，它们还可以在需要宽共模输入范围的工业系统中使用高达36 V的电源。

• 低成本且易于使用
• 预调整适用于J型或K型热电偶
• 内部冷端补偿
• 高阻抗差分输入
• 独立5 mV/°C温度计
• 参考引脚允许偏移调整
• 热电偶断线检测
• 激光晶圆修整，初始精度为0.025°C/°C，环境温度抑制为0.025°C/°C
• 低功耗：VS = 5 V时<1 mW
• 宽电源范围
  • 单电源：2.7 V至36 V
  • 双电源：±2.7 V至±18 V

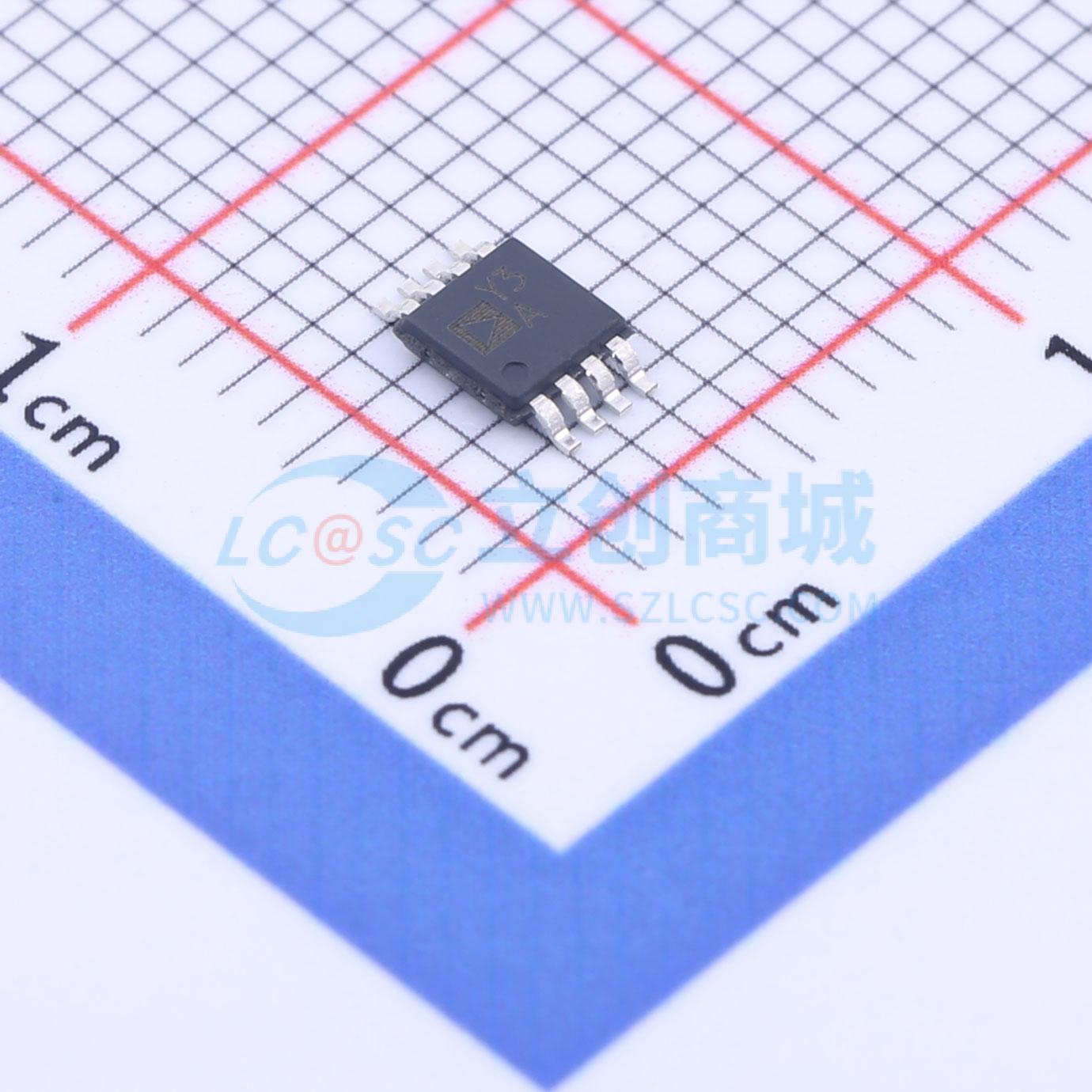

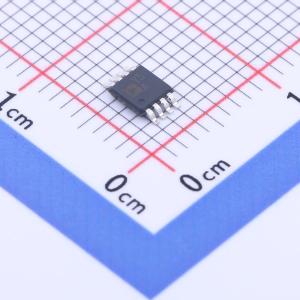

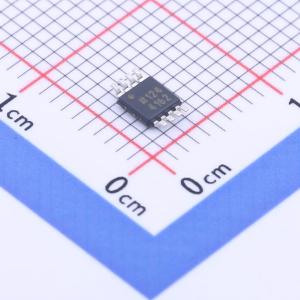

• 小巧的8引脚MSOP封装

产品亮点

1. 在单个IC封装中集成了完整的精密激光晶圆修整热电偶信号调理系统。
2. 灵活的引脚布局可作为设定点控制器或独立的摄氏温度计使用。
3. 坚固的输入端可承受4 kV ESD，并提供高达VS ±25 V的过电压保护（OVP）。
4. 差分输入可以抑制热电偶引线上的共模噪声。
5. 可以通过参考引脚电压偏移来测量单电源下的0°C。
6. 提供小巧的8引脚MSOP封装，完全符合RoHS标准。

• J型或K型热电偶温度测量
• 设定点控制器
• 摄氏温度计
• 通用冷端补偿器
• 白色家电（烤箱、炉灶）温度测量
• 废气温度传感
• 催化转换器温度传感
