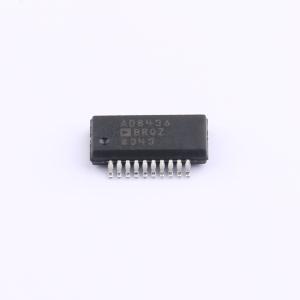

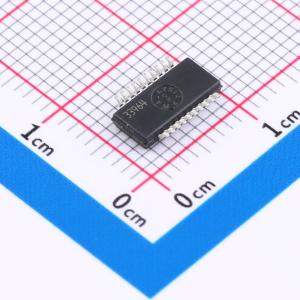

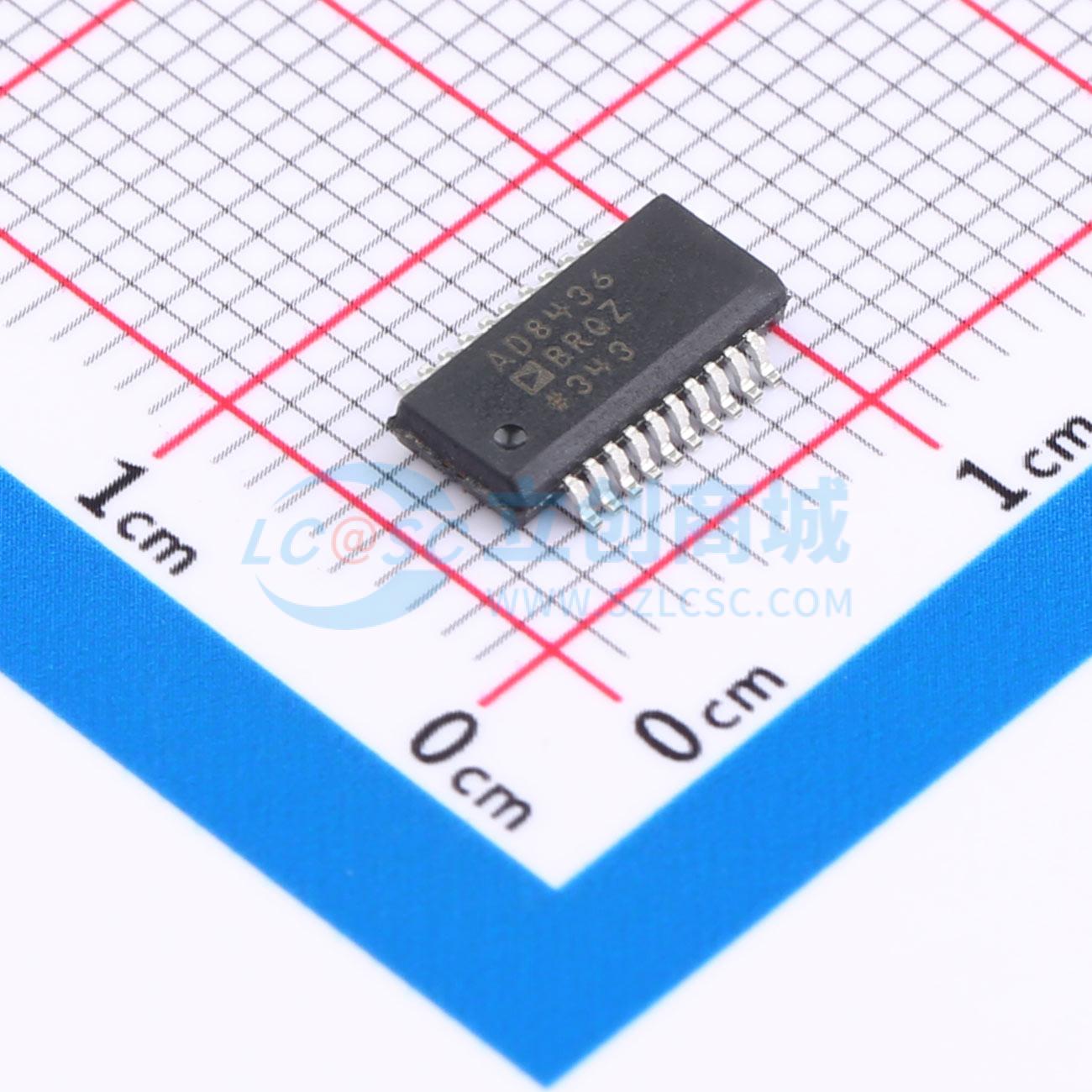

AD8436BRQZ
低功耗真有效值转直流转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低成本、低功耗真RMS-to-DC转换器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8436BRQZ
- 商品编号
- C652840
- 商品封装
- QSOP-20-150mil
- 包装方式
- 管装
- 商品毛重
- 0.27619克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | RMS-DC转换器 | |
| 线性度 | 0.2% | |
| 带宽 | 1MHz | |
| 工作电压 | -18V~-2.4V;2.4V~18V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+125℃ | |
| 误差 | 0.25% | |
| 输出类型 | 均方根电压 |
商品概述
AD8436是新一代跨导线性精密、低功耗、具备多种可选功能的真有效值-直流转换器。它能精确计算交流波形(包括开关模式电源和三端双向可控硅开关元件产生的复杂波形)有效值的等效直流值。其精度在宽输入电平范围和温度范围内都能得到保证。采用最新技术,确保精度≤±0.5%,输出失调≤10 μV。对于波峰因数(CF)值在1至10之间的情况,波峰因数误差<0.5%。 与易产生误导的峰值、平均值或数字解决方案相比,AD8436以更低成本提供真有效值结果。无需考虑编程成本或处理器开销,4 mm×4 mm的封装易于应用于空间受限的场合。片上缓冲放大器为任何真有效值-直流转换器提供了最广泛的可选功能,且不受成本限制。对于简单应用,仅需一个外部平均电容。内置的高阻抗FET缓冲器为外部衰减器、频率补偿或驱动低阻抗负载提供接口。一对匹配的内部电阻可轻松配置为两倍或更高增益,进一步扩展可用输入范围至更低水平。低功耗、精密输入缓冲器使AD8436适用于便携式万用表和其他电池供电应用。 由于采用内部偏置电流抵消技术,精密直流输出缓冲器在驱动低阻抗负载时,以极低的失调电压将误差降至最低。与数字解决方案不同,AD8436没有限制高或低幅度性能的开关电路。<100 μV和>3 V的可用响应在无需外部缩放的情况下扩展了动态范围,可适应苛刻的低电平信号条件,并允许有足够的过量程而不削波。 AD8436可采用±2.4 V(4.8 V)至±18 V(36 V)的单电源或双电源供电。A和J级产品采用紧凑的4 mm×4 mm、20引脚芯片级封装;A和B级产品采用20引脚QSOP封装。A和B级的工作温度范围为-40 ℃至125 ℃,J级为0 ℃至70 ℃。
商品特性
- 提供交流波形的真有效值或平均整流值
- 在所有输入电平下快速稳定
- 精度:±10 μV ±读数的0.25%(B级)
- 宽动态输入范围:100 μV有效值至3 V有效值(8.5 V峰-峰值)满量程输入范围
- 通过外部缩放可处理更大输入
- 宽带宽:-3 dB时为1 MHz(300 mV)
- 额外误差1%时为65 kHz
- 转换器直流输出失调为零
- 无残留开关产物
- 在300 mV有效值输入下进行规格测试
- 波峰因数高达10时精确转换
- 低功耗:±2.4 V时典型值为300 μA
- 高阻抗FET单独供电输入缓冲器,RIN ≥ 10^12 Ω,CIN ≤ 2 pF
- 精密直流输出缓冲器
- 宽电源电压范围 双电源:±2.4 V至±18 V;单电源:4.8 V至36 V
- 4 mm×4 mm LFCSP和8 mm×6 mm QSOP封装
- 静电放电(ESD)保护
