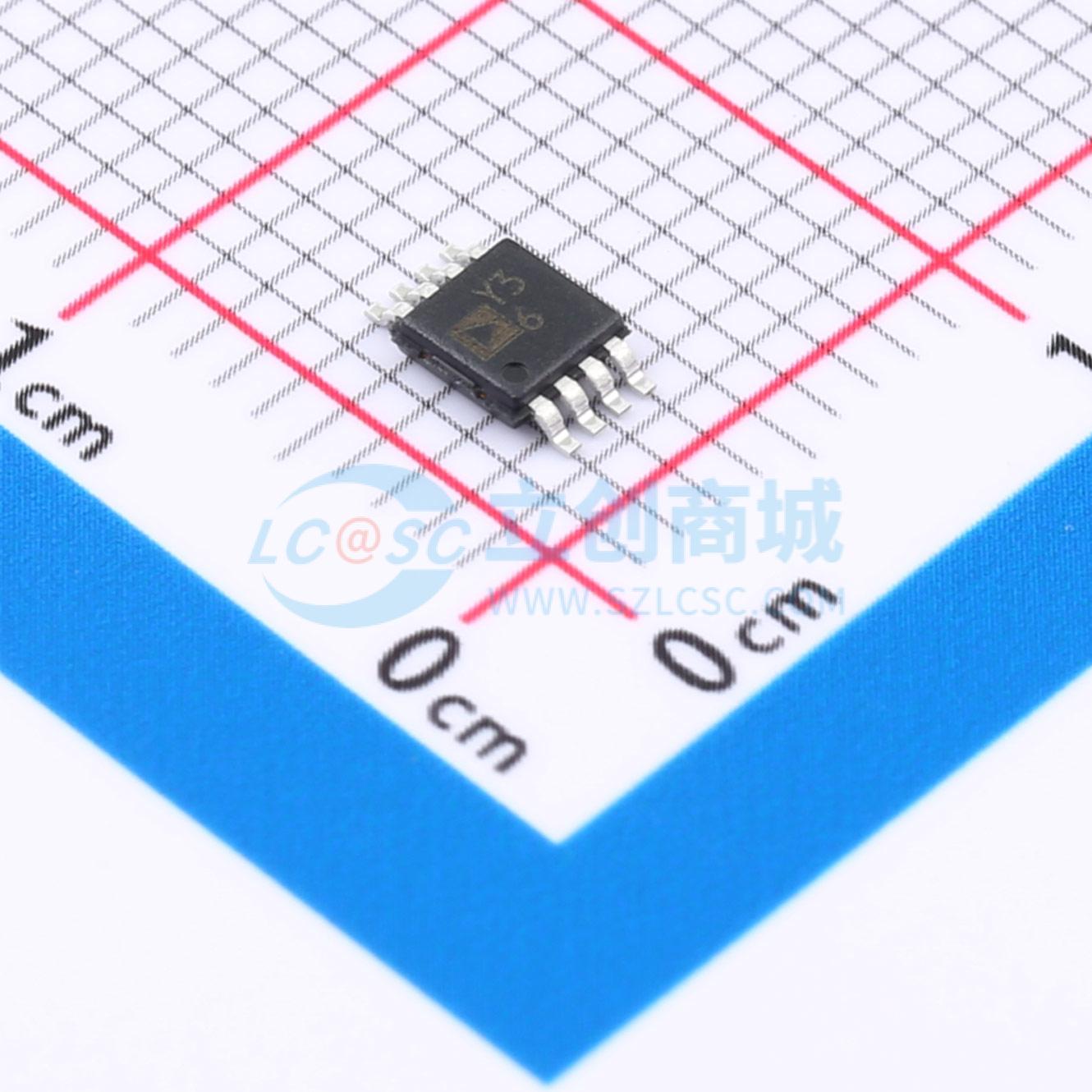

AD8494ARMZ-R7

精密热电偶放大器与冷端补偿

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是带有热电偶冷端补偿器的精密仪表放大器。通过将冰点参考与预校准放大器相结合，可直接从热电偶信号产生高电平 (5mV/℃) 输出。可作为独立温度计或使用固定或远程设定点控制的开关输出设定点控制器。可由单端电源供电，能够测量低于 0℃ 的温度。空载时典型总电源电流为 180μA，也能向负载提供超过 ±5mA 的电流。允许使用多种电源电压，5V 单电源时，5mV/℃ 的输出可覆盖热电偶近 1000 度的温度范围。可与 3V 电源配合使用，直接与低电源 ADC 接口，也能在需要宽共模输入范围的工业系统中与高达 36V 的电源配合使用。
品牌名称: ADI(亚德诺)
商品型号: AD8494ARMZ-R7
商品编号: C652897
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.056克(g)

商品参数

商品概述

AD8494/AD8495/AD8496/AD8497是精密仪表放大器，具有热电偶冷端补偿器，集成于电路中。它们通过将冰点参考与预校准放大器相结合，直接从热电偶信号产生高电平（5 mV/°C）输出。它们可用作独立温度计，或使用固定或远程设定点控制作为开关输出设定点控制器。

AD8494/AD8495/AD8496/AD8497可由单端电源（小于3 V）供电，并且可以通过偏移参考输入来测量低于0°C的温度。为了最大限度地减少自热，未加载的AD849x通常以180 μA的总电源电流运行，但它也能够向负载提供超过±5 mA的电流。

AD8494和AD8496通过激光晶圆修整预校准，以匹配J型（铁-康斯坦坦）热电偶的特性；AD8495和AD8497通过激光修整，以匹配K型（铬镍铝）热电偶的特性。AD8494/AD8495/AD8496/AD8497允许各种各样的电源电压。使用5 V单电源，5 mV/°C输出允许器件覆盖热电偶温度范围的近1000度。

AD8494/AD8495/AD8496/AD8497与3 V电源配合使用，使其能够直接与较低电源ADC接口。它们也可以与高达36 V的电源配合使用，用于需要宽共模输入范围的工业系统。

应用领域

J型或K型热电偶温度测量
设定点控制器
摄氏温度计
通用冷端补偿器
白色家电（烤箱、炉灶）温度测量
排气温度传感
催化转化器温度传感

数据手册PDF

放大查看下载PDF

优惠活动

7.1折起

购买数量

(1000个/圆盘，最小起订量 1 个)

个

起订量：1 个1000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	输入偏置电流(Ib)	25nA
	输出电流	7mA
	静态电流(Iq)	180uA
	工作温度	-40℃~+125℃

	属性	参数值
	最大电源宽度(Vdd-Vss)	36V
	噪声密度(eN)	32nV/√Hz@1kHz
	输入失调电流(Ios)	1.5nA
	单电源	2.7V~36V
	双电源(Vee ~ Vcc)	2.7V~18V；-18V~-2.7V
	稳定时间	36us
