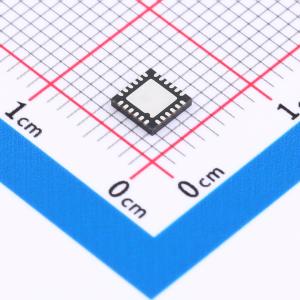

温馨提醒：图片仅供参考，商品以实物为准
AD8432ACPZ-R7
双通道超低噪声放大器，提供可选增益和输入阻抗
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是一款双通道、低功耗、超低噪声放大器，具有可选增益和有源阻抗匹配功能。每个通道具有单端输入、差分输出和集成输入钳位功能。通过引脚连接增益设置引脚，可以实现四种精确增益。200MHz的带宽使其适用于许多高速应用
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8432ACPZ-R7
- 商品编号
- C652837
- 商品封装
- QFN-24-EP(4x4)
- 包装方式
- 编带
- 商品毛重
- 0.068克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 300uV/℃ | |
| 压摆率(SR) | 295V/us |
| 属性 | 参数值 | |
|---|---|---|
| 噪声密度(eN) | 850pV/√Hz@1MHz | |
| 静态电流(Iq) | 24mA | |
| 输出电流 | 77mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源 | 4.5V~5.5V |
商品概述
AD8432 是一款双通道、低功耗、超低噪声放大器，具有可选增益和有源阻抗匹配功能。每个通道都有单端输入、差分输出和集成的输入箝位。通过引脚连接增益设置引脚，可以实现四个精确的增益：12.04 dB、18.06 dB、21.58 dB 和 24.08 dB（分别对应 x4、x8、x12 和 x16）。在 12.04 dB 增益下的带宽为 200 MHz，这使得该放大器非常适合许多高速应用。
AD8432 的卓越噪声性能得益于其有源阻抗匹配。使用反馈网络，可以调整放大器的输入阻抗以匹配信号源阻抗，而不会影响噪声性能。AD8432 的阻抗匹配和低噪声特性使设计人员能够创建更宽动态范围的系统，从而能够检测到非常低水平的信号。
对于 12.04 dB 的增益，AD8432 可达到 0.85 nV/√Hz 的输入参考电压噪声。AD8432 的超低噪声、低失真、增益精度和通道间匹配使其非常适合高性能超声系统以及 I/Q 解调器信号处理。
AD8432 在 5 V 单电源下工作，电流为 24 mA。它采用 4 mm x 4 mm、24 引脚 LFCSP 封装。LFCSP 封装具有裸露的散热片，提供了低热阻路径到 PCB，从而实现更高效的热传递并提高可靠性。工作温度范围为 -40°C 至 +85°C。
应用领域
- CW 多普勒超声前端
- 低噪声前置放大器
- I/Q 解调器和移相器的预驱动器
- 宽带模拟到数字驱动器
