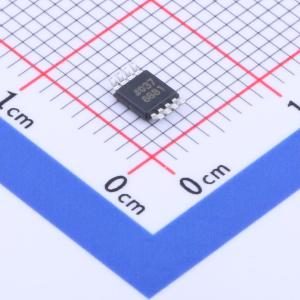

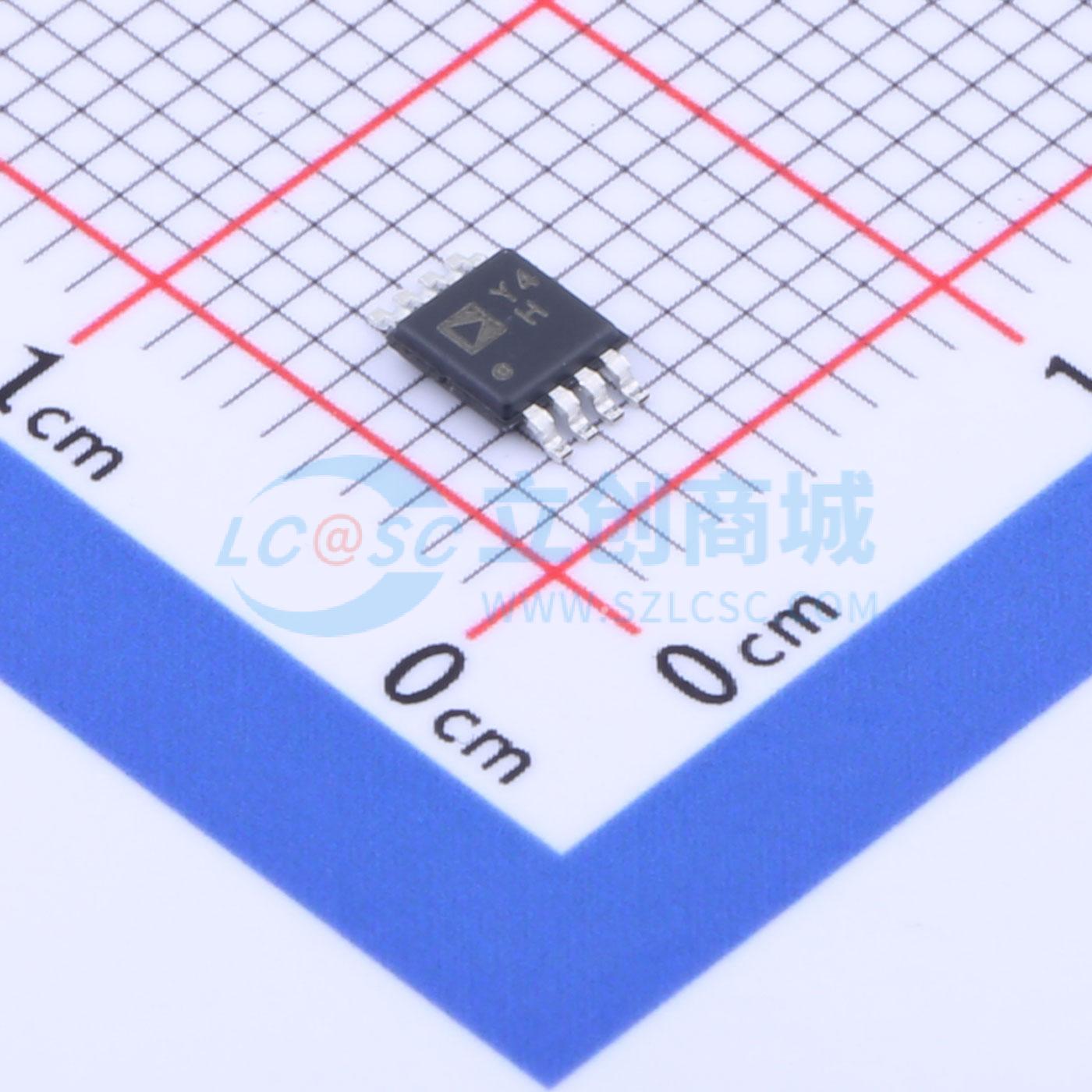

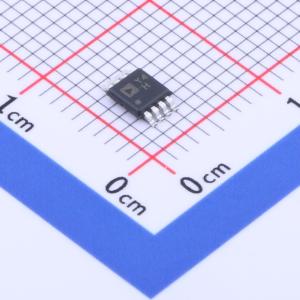

温馨提醒：图片仅供参考，商品以实物为准

AD8237ARMZ-RL

微功耗、零漂移、真正的轨到轨仪表放大器

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: ADI(亚德诺)
商品型号: AD8237ARMZ-RL
商品编号: C652577
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.2克(g)

商品参数

商品概述

AD8237是一款微功耗、零漂移、轨到轨输入和输出仪表放大器。它可通过两个相对匹配的电阻设置1至1000间的任何增益。在任何增益下均可用比率匹配的两个电阻保持出色的增益精度。 AD8237采用间接电流反馈架构，以实现真正的轨到轨能力。与传统仪表放大器不同，AD8237可以在共模电压等于或略微高于其电源电压下完全放大信号。这使得高共模电压的应用可以采用更小的电源，节约电能。 AD8237非常适合便携系统，最小电源电压为1.8 V，电源电流为115 μA (典型值)，并且具有宽输入范围；AD8237充分利用有限的功率，同时仍为台式系统提供合适的带宽和漂移性能。

商品特性

通过2个外部电阻设置增益，可在所有增益下实现低增益漂移
非常适合电池供电的仪器仪表
电源电流：115 μA
轨到轨输入和输出
零输入交越失真
针对出色的直流性能而设计
最小共模抑制比(CMRR)：106 dB
最大失调电压漂移：0.3 μV/°C
最大增益误差：0.005% (全部增益)
最大增益漂移：0.5 ppm/°C (所有增益)
输入偏置电流：125°C下保证1 nA
调节补偿的带宽模式引脚(BW)
8 kV HBM ESD额定值
片内RFI滤波器
单电源供电：1.8 V至5.5 V
8引脚MSOP封装

应用领域

桥式放大器
压力测量
医疗仪器
热电偶接口
便携式系统
电流测量

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	仪表放大器
	放大器数	单路
	共模抑制比(CMRR)	120dB
	输入偏置电流(Ib)	250pA
	输入失调电压(Vos)	30uV
	增益带宽积(GBP)	-

	属性	参数值
	压摆率(SR)	0.05V/us
	轨到轨	轨到轨输入,轨到轨输出
	输出类型	-
	静态电流(Iq)	115uA
	输入失调电压温漂(Vos TC)	300nV/℃
	工作温度	-40℃~+125℃
