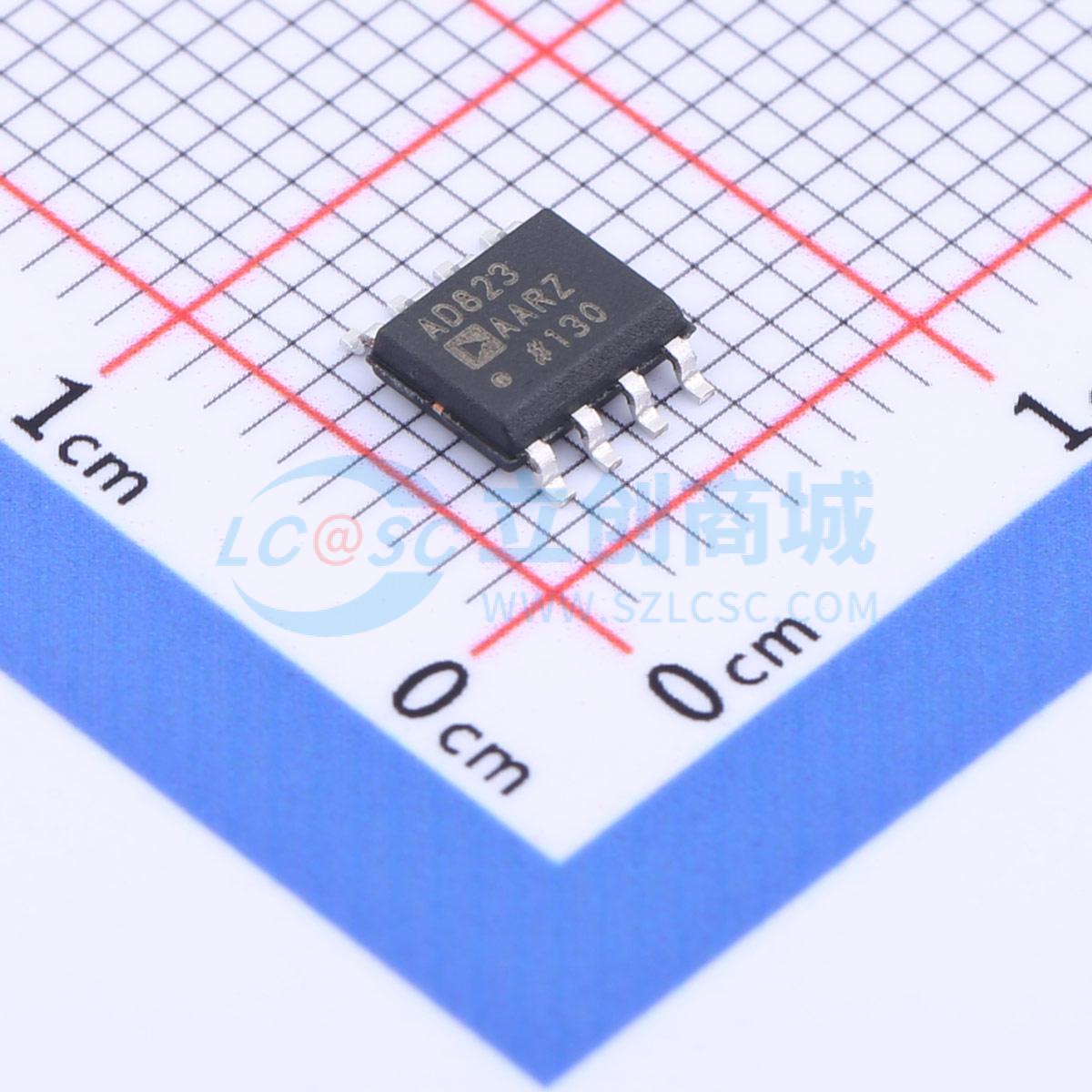

AD823AARZ-RL

AD823A是一款双通道、精密、17 MHz、JFET输入运算放大器，采用超快速互补双极性(XFCB)工艺制造，可采用3 V至36 V单电源或±1.5 V至±18 V双电源供电。它具有单电源供电能力，在单电源模式下输入电压范围可扩展至地电压以下。IOUT ≤ 100 μA时，输出电压摆幅可扩展至各供电轨20 mV以内，从而可提供出色的输出动态范围。它还具有40 mA的线性输出电流以及0.5 V的供电轨能力。

直流精度性能包括最大700 μV的失调电压、1 μV/°C的失调电压漂移、0.3 pA的典型输入偏置电流，源阻抗最高可达1 GΩ。AD823A提供17 MHz、-3 dB带宽、30 V/μs压摆率和每个放大器仅2.6 mA的低电源电流。20 kHz时，它还具有14 nV/√Hz的低输入电压噪声和−108 dB的SFDR。AD823A具有低输入电容特性(0.6 pF差分和1.3 pF共模)，作为跟随器可驱动超过500 pF的直接容性负载。这一特性使该放大器可处理广泛的负载条件。

交流和直流性能的组合，加上出色的负载驱动能力，使该放大器具有丰富多样的功能特性，非常适合ADC驱动器、高速有源滤波器和其他低压、高动态范围系统等应用。

AD823A具有 -40°C至 +85°C的工业温度范围，提供8引脚SOIC和8引脚MSOP两种封装。

• 单电源供电轨到轨输出摆幅
• 输入电压范围扩展至地电压以下3 V至36 V单电源供电能力
• 高负载驱动能力：470 pF的容性负载驱动能力 (G = +1，5%过冲)
• 线性输出电流：40 mA(0.5 V电源电压)
• 出色的交流性能：2.6 mA放大器
• -3 dB带宽：17 MHz (G = +1)
• 0.07%建立时间：325 ns(2 V步进)
• 压摆率：30 V/μs
• 低失真：-108 dBc(20 kHz，G = -7，RL = 2kΩ)
• 良好的直流性能
• 输入失调电压：700 μV(最大值)
• 失调电压漂移：1 μV/°C
• 输入偏置电流：25 pA(最大值)
• 低噪声：14 nV/√Hz(10 kHz)
• 输入至供电轨无反相

• 光电二极管前置放大器
• 有源滤波器
• 12-bit至16-bit数据采集系统
• 医疗仪器
• 精密仪器
