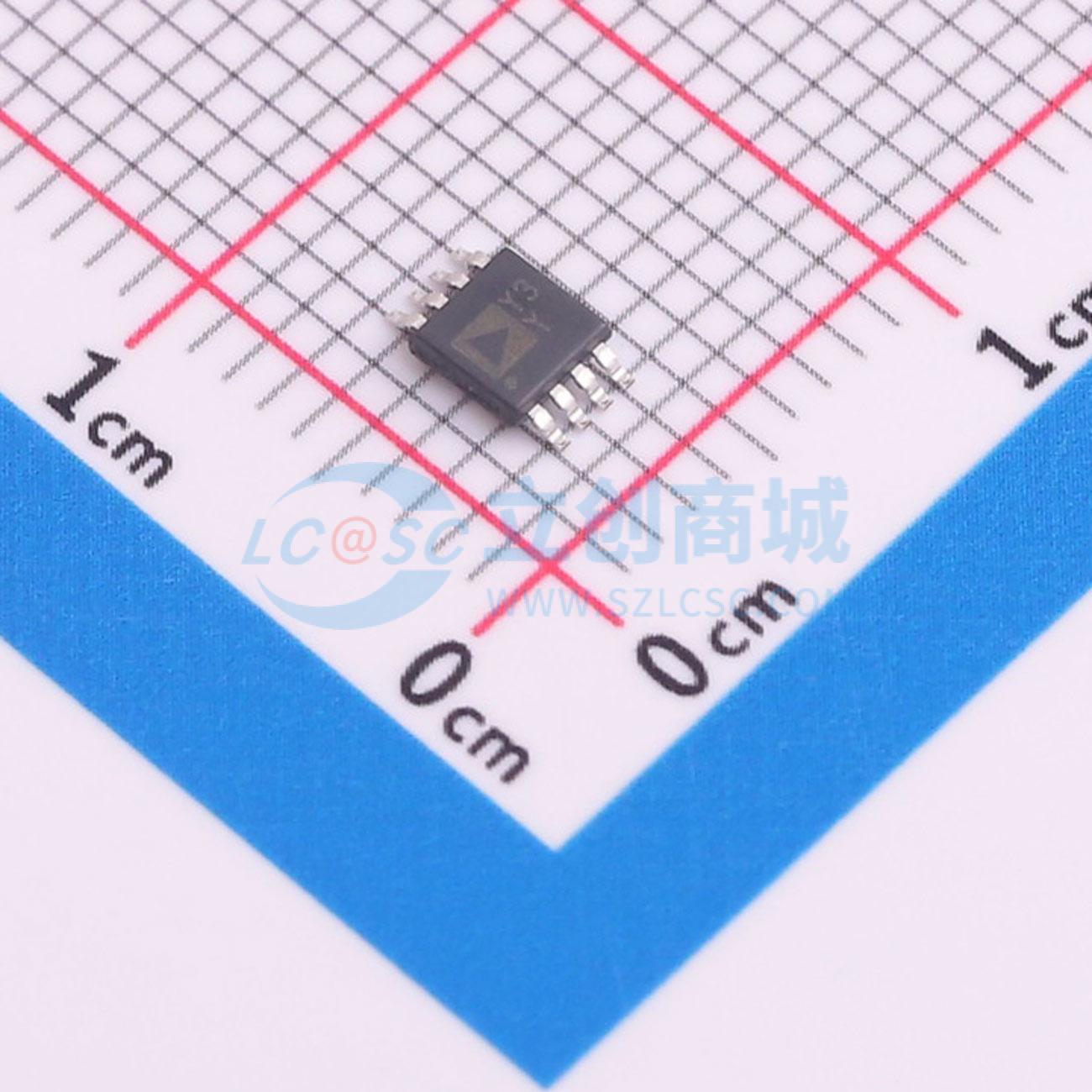

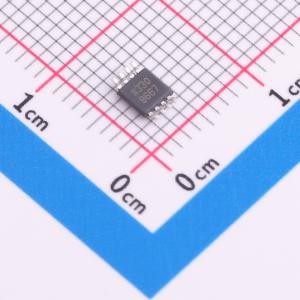

温馨提醒：图片仅供参考，商品以实物为准
AD8420ARMZ-RL
宽电源电压范围、微功耗、轨到轨仪表放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 宽电源电压范围、轨到轨输出仪表放大器
- 品牌名称
- ADI(亚德诺)
- 商品型号
- AD8420ARMZ-RL
- 商品编号
- C652810
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.105克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 仪表放大器 | |
| 放大器数 | 单路 | |
| 共模抑制比(CMRR) | 100dB | |
| 输入偏置电流(Ib) | 20nA | |
| 输入失调电压(Vos) | 125uV | |
| 增益带宽积(GBP) | 250kHz | |
| 压摆率(SR) | 1V/us | |
| 输出电流 | 10mA | |
| 轨到轨 | 轨到轨输出 | |
| 输出类型 | - | |
| 静态电流(Iq) | 80uA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电压温漂(Vos TC) | 1uV/℃ | |
| 工作温度 | -40℃~+85℃ | |
| 最大电源宽度(Vdd-Vss) | 36V | |
| 噪声密度(eN) | 55nV/√Hz@1kHz | |
| 输入失调电流(Ios) | 1nA | |
| 输入失调电流温漂(Ios TC) | 0.5pA/℃ | |
| 单电源 | 2.7V~36V | |
| 双电源(Vee ~ Vcc) | 2.7V~18V；-18V~-2.7V | |
| 电源纹波抑制比(PSRR) | 86dB | |
| 稳定时间 | 3us |
商品概述
AD8420是一款低成本、微功耗、宽电源电压范围仪表放大器，采用轨到轨输出和新颖的架构，可以实现极为灵活的设计。它针对存在大共模信号的情况下放大小差分电压进行了优化。 AD8420基于间接电流反馈架构，输入共模范围非常出色。与传统仪表放大器不同，它可轻松放大等于或略低于地电平的信号而不需要双电源供电。AD8420具有轨到轨输出，且输出电压摆幅完全与输入共模电压无关。 单电源供电、微功耗和轨到轨输出摆幅使AD8420非常适合电池供电应用。采用低电源电压工作时，轨到轨输出级可以使动态范围达到最大。双电源供电(±15 V)和低功耗使AD8420适合医疗或工业仪器仪表中的各种应用。
商品特性
- 电源电流：80 μA (最大值)
- CMRR：100 dB(最小值)
- 驱动高容性负载：~700 pF
- 轨到轨输出
- 输入电压范围可低至地电压以下
- 通过2个外部电阻设置增益
- 可在任何增益下实现低增益漂移
- 极宽电源电压范围：单电源供电：2.7 V至36 V；双电源供电：±2.7 V至±18 V
- 带宽 (G = 100)：2.5 kHz
- 输入电压噪声：55 nV/√Hz
- 高直流精度
- 失调电压：125 μV (最大值)
- 失调漂移：1 μV/°C (最大值)
- 差分输入电压：±1 V (最大值)
- 8引脚MSOP封装
应用领域
- 桥式放大器
- 压力测量
- 医疗仪器
- 便携式数据采集
- 多通道系统
